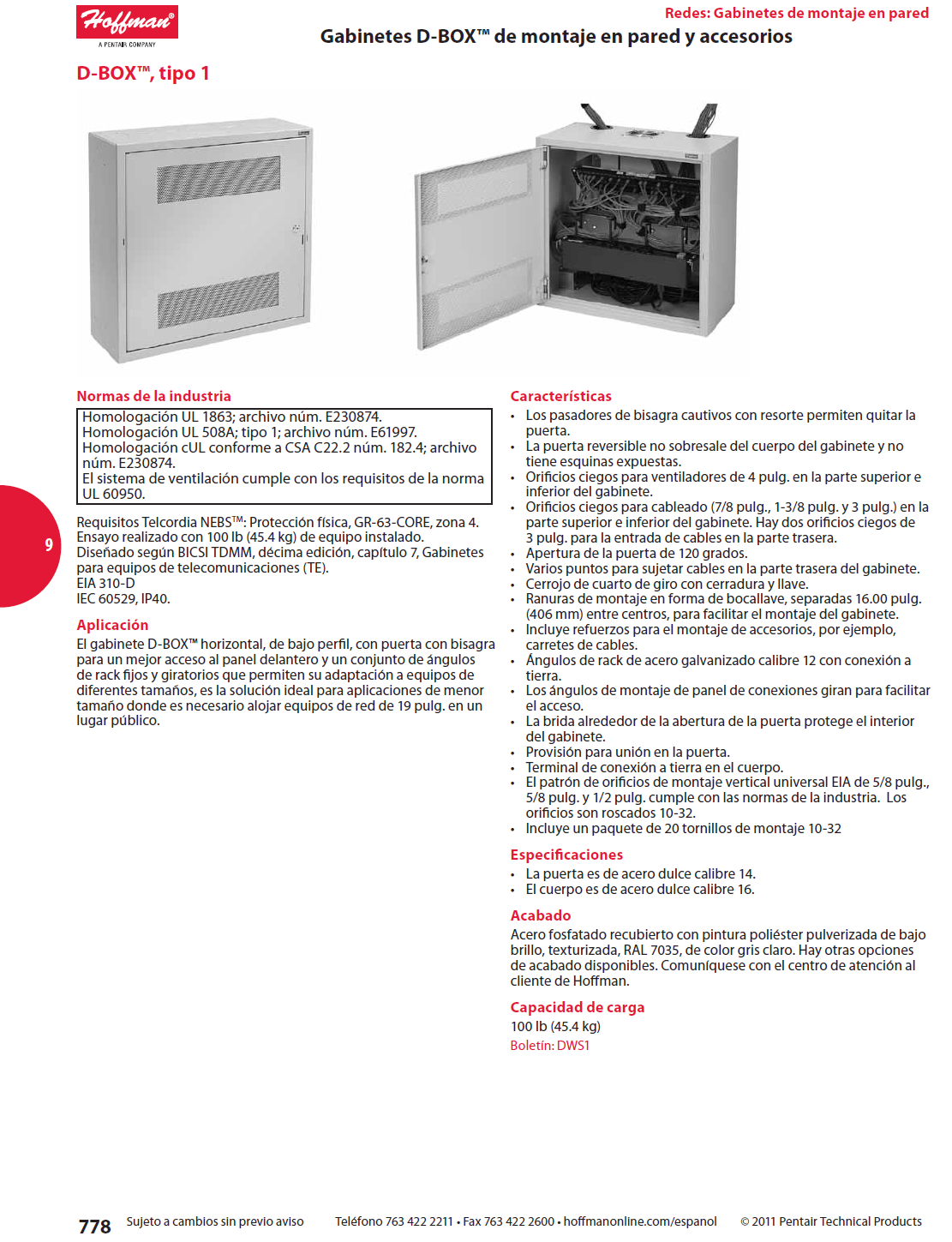

D BOX tipo 1 Gabinetes D BOX de montaje en pared y accesorios

D BOX tipo 1

Gabinetes D BOX de montaje en pared y accesorios

D BOX tipo 1

Normas de la industria
Homologación UL 1863; archivo núm. E230874.
Homologación UL 508A; tipo 1; archivo núm. E61997.
Homologación cUL conforme a CSA C22.2 núm. 182.4; archivo
núm. E230874.
El sistema de ventilación cumple con los requisitos de la norma
UL 60950.
Requisitos Telcordia NEBSTM: Protección física, GR-63-CORE, zona 4.
Ensayo realizado con 100 lb (45.4 kg) de equipo instalado.
Diseñado según BICSI TDMM, décima edición, capítulo 7, Gabinetes
para equipos de telecomunicaciones (TE).
EIA 310-D
IEC 60529, IP40.
Aplicación
El gabinete D-BOX™ horizontal, de bajo perfil, con puerta con bisagra
para un mejor acceso al panel delantero y un conjunto de ángulos
de rack fijos y giratorios que permiten su adaptación a equipos de
diferentes tamaños, es la solución ideal para aplicaciones de menor
tamaño donde es necesario alojar equipos de red de 19 pulg. en un
lugar público.
Características
•• Los pasadores de bisagra cautivos con resorte permiten quitar la
puerta.
•• La puerta reversible no sobresale del cuerpo del gabinete y no
tiene esquinas expuestas.
•• Orificios ciegos para ventiladores de 4 pulg. en la parte superior e
inferior del gabinete.
•• Orificios ciegos para cableado (7/8 pulg., 1-3/8 pulg. y 3 pulg.) en la
parte superior e inferior del gabinete. Hay dos orificios ciegos de
3 pulg. para la entrada de cables en la parte trasera.
•• Apertura de la puerta de 120 grados.
•• Varios puntos para sujetar cables en la parte trasera del gabinete.
•• Cerrojo de cuarto de giro con cerradura y llave.
•• Ranuras de montaje en forma de bocallave, separadas 16.00 pulg.
(406 mm) entre centros, para facilitar el montaje del gabinete.
•• Incluye refuerzos para el montaje de accesorios, por ejemplo,
carretes de cables.
•• Ángulos de rack de acero galvanizado calibre 12 con conexión a
tierra.
•• Los ángulos de montaje de panel de conexiones giran para facilitar
el acceso.
•• La brida alrededor de la abertura de la puerta protege el interior
del gabinete.
•• Provisión para unión en la puerta.
•• Terminal de conexión a tierra en el cuerpo.
•• El patrón de orificios de montaje vertical universal EIA de 5/8 pulg.,
5/8 pulg. y 1/2 pulg. cumple con las normas de la industria. Los
orificios son roscados 10-32.
•• Incluye un paquete de 20 tornillos de montaje 10-32
Especificaciones
•• La puerta es de acero dulce calibre 14.
•• El cuerpo es de acero dulce calibre 16.
Acabado
Acero fosfatado recubierto con pintura poliéster pulverizada de bajo
brillo, texturizada, RAL 7035, de color gris claro. Hay otras opciones
de acabado disponibles. Comuníquese con el centro de atención al
cliente de Hoffman.
Capacidad de carga

100 lb (45.4 kg)

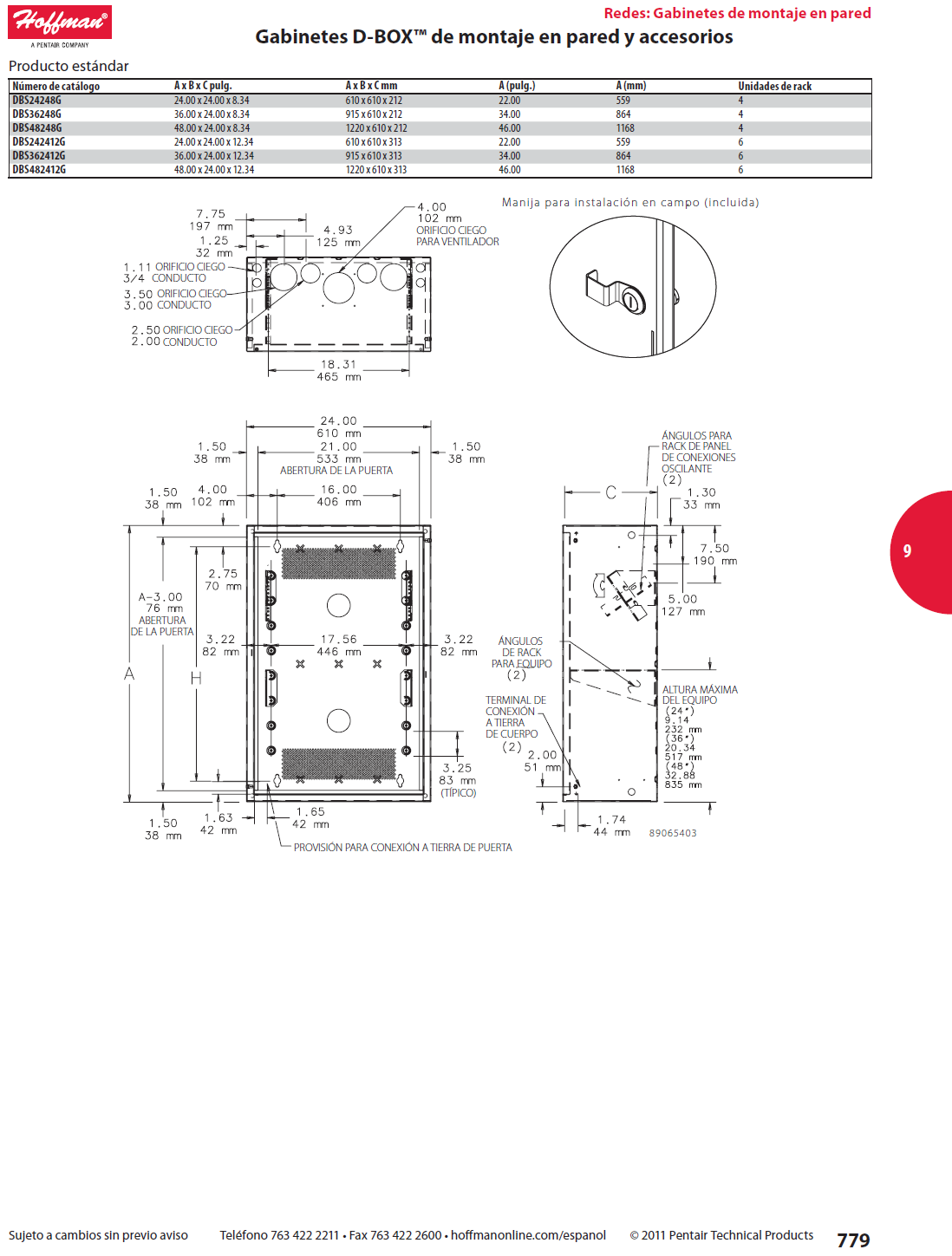

No. Parte: D BOX tipo 1

DBS24248G, DBS36248G, DBS48248G, DBS242412G, DBS362412G, DBS482412G
