FUSION G7™ y accesorios

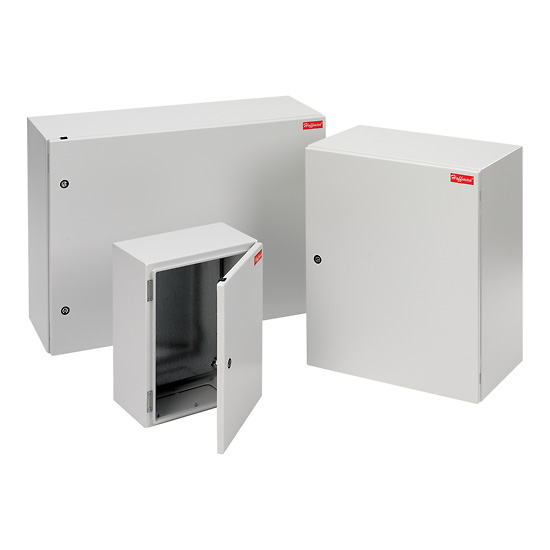

Gabinetes de Montaje en Pared FUSION G7 tipo 4 12
Aplicación
Innovador gabinete de dimensiones métricas de montaje en pared, diseñado para albergar y proteger componentes eléctricos y electrónicos en entornos industriales. Provee la funcionalidad de un gabinete tradicional más la capacidad escalable de montaje de componentes internos, al usar el sistema opcional de montaje interno y componentes accesorios.
Características: Gabinetes de Montaje en Pared FUSION G7 tipo 4 12
• Collarín de canal con brida externa formada de 90 grados alrededor de la abertura del cuerpo
• Cerrojo de tres puntos en los gabinetes de 1000 mm y más altos
• Dispositivo de alineación en las puertas con cerrojo de tres puntos y 800 mm o más de anchura
• Aberturas precortadas para placa pasacables en la parte inferior del gabinete
• Cerrojos de cuarto de giro con inserto de doble diente de 3 mm
• Puerta con esquina formada
• Pernos de bisagra sencillos, fáciles de quitar e instalar, con presilla
de captura
• Pernos y sujetadores sin rosca de alto par de torsión en la puerta
• Amplia variedad de accesorios internos fáciles de usar que aumentan el área de montaje y la flexibilidad de diseño
• Incluye un paquete de componentes de montaje, con componentes de sellado y de conexión a tierra e instructivo
Especificaciones: Gabinetes de Montaje en Pared FUSION G7 tipo 4 12
• Hecho de acero de 1.2 mm, 1.5 mm y 2 mm de grueso (calibre 18, 16 y 14) (ver tabla)
• Empaque de espuma sin uniones
• Puerta reversible con bisagras selladas y soportes de bisagra
• Placas pasacables para la parte inferior del gabinete
• Provisión para unión en la puerta; dos terminales de conexión a tierra en el cuerpo
• Incluye panel trasero de altura completa de acero galvanizado
Acabado
Pintura pulverizada de poliéster gris claro texturizado RAL 7035 en el interior y exterior.
El panel es galvanizado
Normas de la industria
Se requieren soportes de montaje en pared para mantener el requisito de montaje externo UL/CSA.
| Homologación UL 508A; tipo 4, 12; archivo núm. 61997 Homologación cUL conforme a CSA C22.2 núm. 94; tipo 4, 12; archivo núm. 61997 |
NEMA/EEMAC tipo 4, 12, 13
CSA, archivo núm. 42186: Tipo 4, 12
IEC 60529, IP66
Números de Catálogo: Gabinetes de Montaje en Pared FUSION G7 tipo 4 12
G300300225G, G300400200G, G400300150, G400300225G, G400400225G, G400600225G, G500400225G, G500500225G, G500500300G, G600400225G, G600500200G, G600500300G, G600600225G, G600600325G, G600600400G, G600800300G, G700500250G, G800600225G, G800600325G, G800600425G, G800800225G, G800800300G, G1000600250G, G1000800300G, G1000800400G, G1200800300G, G1200800400G, G1200900325G, G1500900325G, G1500900425G.
Acero dulce: Gabinetes de montaje en pared
