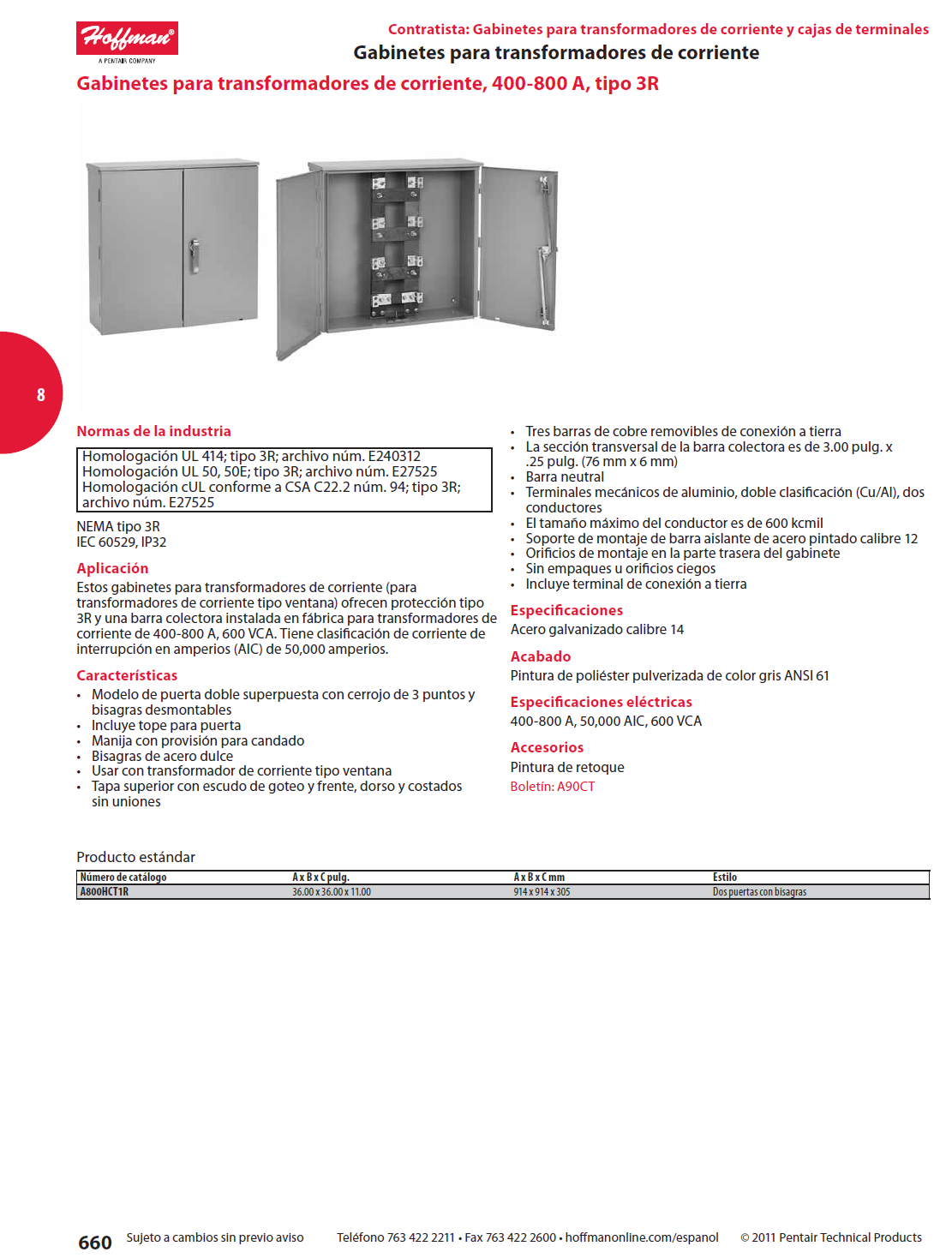

Gabinetes para transformadores de corriente
A800HCT1R
A800HCT1R
Gabinetes para transformadores de corriente
Normas de la industria
Homologación UL 414; tipo 3R; archivo núm. E240312
Homologación UL 50, 50E; tipo 3R; archivo núm. E27525
Homologación cUL conforme a CSA C22.2 núm. 94; tipo 3R;
archivo núm. E27525
NEMA tipo 3R
IEC 60529, IP32
Aplicación
Estos gabinetes para transformadores de corriente (para
transformadores de corriente tipo ventana) ofrecen protección tipo
3R y una barra colectora instalada en fábrica para transformadores de
corriente de 400-800 A, 600 VCA. Tiene clasificación de corriente de
interrupción en amperios (AIC) de 50,000 amperios.
Características
•• Modelo de puerta doble superpuesta con cerrojo de 3 puntos y
bisagras desmontables
•• Incluye tope para puerta
•• Manija con provisión para candado
•• Bisagras de acero dulce
•• Usar con transformador de corriente tipo ventana
•• Tapa superior con escudo de goteo y frente, dorso y costados
sin uniones
•• Tres barras de cobre removibles de conexión a tierra

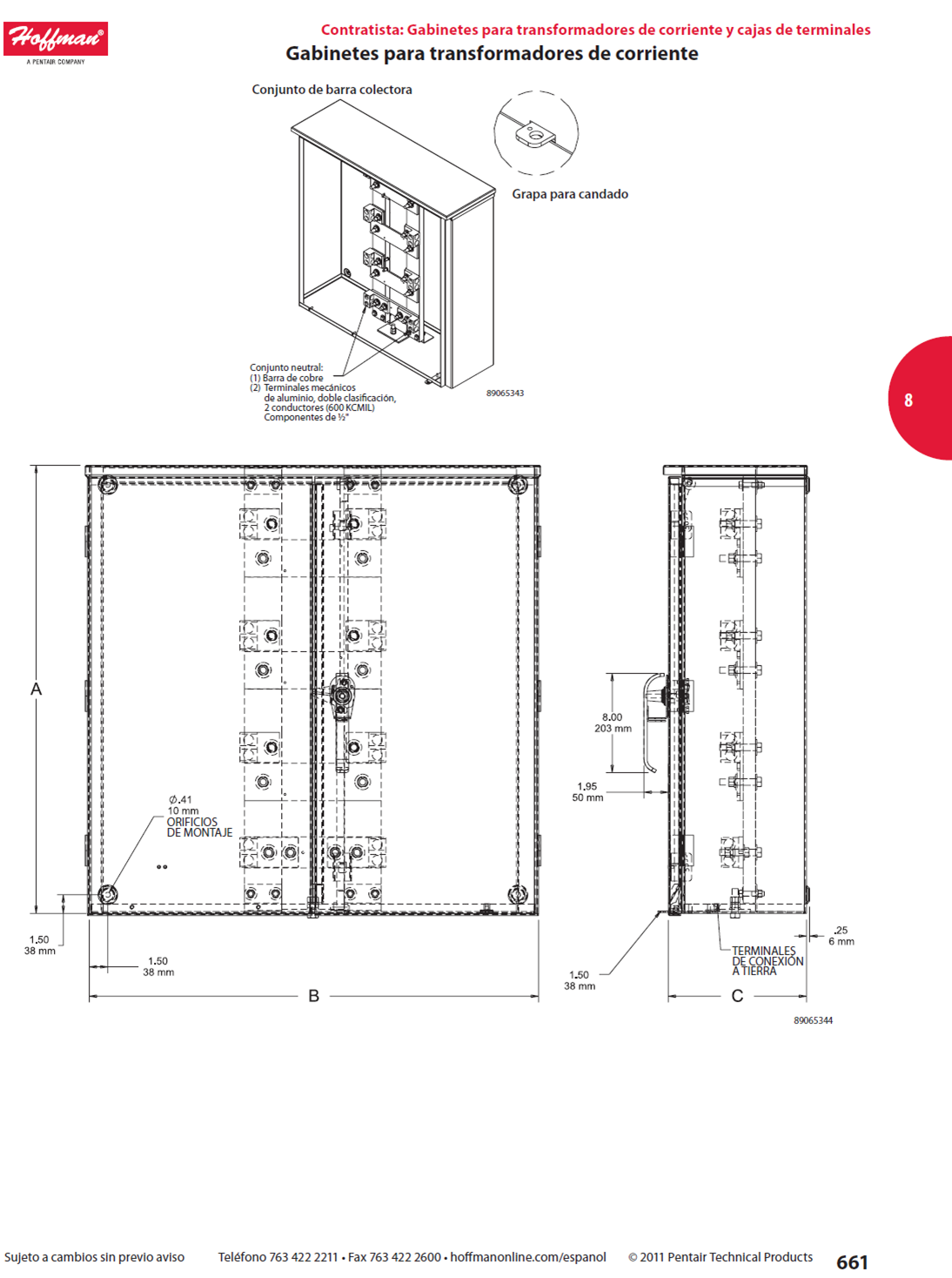

•• La sección transversal de la barra colectora es de 3.00 pulg. x
.25 pulg. (76 mm x 6 mm)
•• Barra neutral
•• Terminales mecánicos de aluminio, doble clasificación (Cu/Al), dos
conductores
•• El tamaño máximo del conductor es de 600 kcmil
•• Soporte de montaje de barra aislante de acero pintado calibre 12
•• Orificios de montaje en la parte trasera del gabinete
•• Sin empaques u orificios ciegos
•• Incluye terminal de conexión a tierra
Especificaciones
Acero galvanizado calibre 14
Acabado
Pintura de poliéster pulverizada de color gris ANSI 61
Especificaciones eléctricas
400-800 A, 50,000 AIC, 600 VCA
Accesorios
Pintura de retoque
