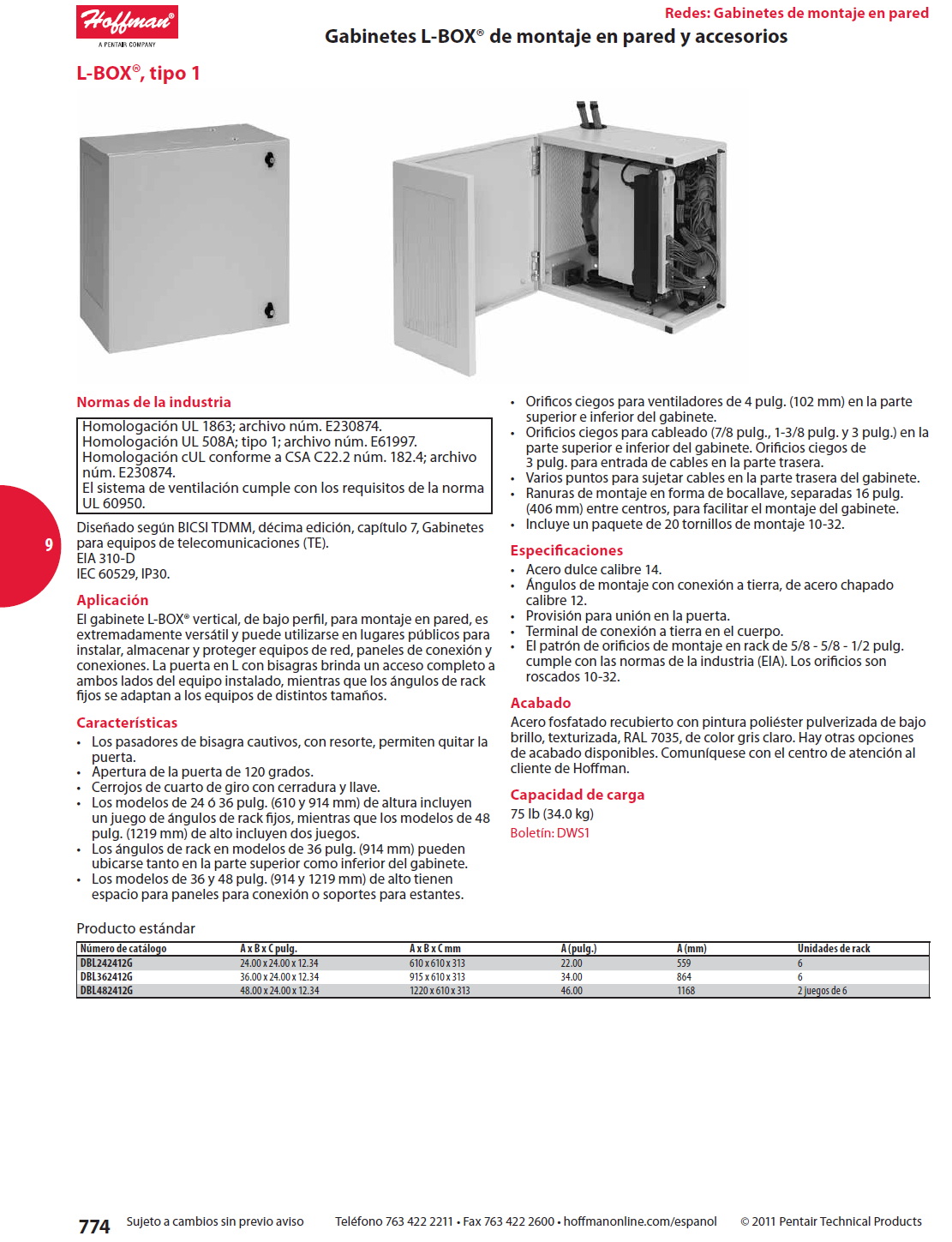

L BOX tipo 1 Gabinetes L BOX de montaje en pared y accesorios

L BOX tipo 1

Gabinetes L BOX de montaje en pared y accesorios

L BOX tipo 1

Normas de la industria
Homologación UL 1863; archivo núm. E230874.
Homologación UL 508A; tipo 1; archivo núm. E61997.
Homologación cUL conforme a CSA C22.2 núm. 182.4; archivo
núm. E230874.
El sistema de ventilación cumple con los requisitos de la norma
UL 60950.
Diseñado según BICSI TDMM, décima edición, capítulo 7, Gabinetes
para equipos de telecomunicaciones (TE).
EIA 310-D
IEC 60529, IP30.
Aplicación
El gabinete L-BOX® vertical, de bajo perfil, para montaje en pared, es
extremadamente versátil y puede utilizarse en lugares públicos para
instalar, almacenar y proteger equipos de red, paneles de conexión y
conexiones. La puerta en L con bisagras brinda un acceso completo a
ambos lados del equipo instalado, mientras que los ángulos de rack
fijos se adaptan a los equipos de distintos tamaños.
Características
•• Los pasadores de bisagra cautivos, con resorte, permiten quitar la
puerta.
•• Apertura de la puerta de 120 grados.
•• Cerrojos de cuarto de giro con cerradura y llave.
•• Los modelos de 24 ó 36 pulg. (610 y 914 mm) de altura incluyen
un juego de ángulos de rack fijos, mientras que los modelos de 48
pulg. (1219 mm) de alto incluyen dos juegos.
•• Los ángulos de rack en modelos de 36 pulg. (914 mm) pueden
ubicarse tanto en la parte superior como inferior del gabinete.
•• Los modelos de 36 y 48 pulg. (914 y 1219 mm) de alto tienen
espacio para paneles para conexión o soportes para estantes.
•• Orificos ciegos para ventiladores de 4 pulg. (102 mm) en la parte
superior e inferior del gabinete.
•• Orificios ciegos para cableado (7/8 pulg., 1-3/8 pulg. y 3 pulg.) en la
parte superior e inferior del gabinete. Orificios ciegos de
3 pulg. para entrada de cables en la parte trasera.
•• Varios puntos para sujetar cables en la parte trasera del gabinete.
•• Ranuras de montaje en forma de bocallave, separadas 16 pulg.
(406 mm) entre centros, para facilitar el montaje del gabinete.
•• Incluye un paquete de 20 tornillos de montaje 10-32.
Especificaciones
•• Acero dulce calibre 14.
•• Ángulos de montaje con conexión a tierra, de acero chapado
calibre 12.
•• Provisión para unión en la puerta.
•• Terminal de conexión a tierra en el cuerpo.
•• El patrón de orificios de montaje en rack de 5/8 – 5/8 – 1/2 pulg.
cumple con las normas de la industria (EIA). Los orificios son
roscados 10-32.
Acabado
Acero fosfatado recubierto con pintura poliéster pulverizada de bajo
brillo, texturizada, RAL 7035, de color gris claro. Hay otras opciones
de acabado disponibles. Comuníquese con el centro de atención al
cliente de Hoffman.
Capacidad de carga
75 lb (34.0 kg)

Contactenos en: www.innovative.com.mx Tel: (664) 621 33 36 / 621 30 09 ventas@innovative.com.mx, ,soporte@innovative.com.mx, Innovative Trade Center Tijuana, B. C. Distribuimos en toda la republica

No. Parte: L BOX tipo 1

DBL242412G, DBL362412G, DBL482412G
