Armored Cable 2 400V Three Conductor Nonshielded

armadura de aluminio continuo
aislamiento de EPR
nivel de aislamiento 100%
PRESUPUESTO
1. CONDUCTOR: Clase B Trenzado, desnudo, cobre recocido por ASTM B3 y B8, escudo hebra es una
material semiconductor extruido
2. AISLAMIENTO: Caucho de etileno propileno (EPR), los conductores de fase aislados se imprimen con los números «1 »,» 2 » y «3 »
3. MONTAJE: Los conductores trifásicos están cableados con UL dimensionado cables de tierra sin aislamiento y materiales de relleno para hacer redondo con una cinta de cable aplicado sobre el núcleo
4. Armadura: Un, ondulado vaina de aleación de aluminio impermeable continua junturas soldadas de acuerdo con UL 1569. armadura se pone a prueba de presión y se encuentra con la tierra
requisitos de NEC artículo 250
5. CHAQUETA EN GENERAL: amarillo, la luz solar resistente al cloruro de polivinilo (PVC)
6. NORMAS: Cable están listadas en UL Tipo MV-90 y tipo MC-HL y cumplen con los requisitos de S-96-659 ICEA (NEMA WC71). Cables pasan a la UL 1685, IEEE 1202 y
CSA FT-4 (70.000 Btu / hr) y ICEA T-29-520 (210,000 Btu / hr) y ensayos a la llama y están marcados «para uso TC»
7. AMPACIDAD: Basado en un cable de tres conductores aislados en el aire con una temperatura del conductor de 90 ° C y una temperatura ambiente de 40 ° C por 2008 tabla NEC 310.71
8. Temperatura: 90 ° C
9. VOLTAJE: 2.400 V
APLICACIONES
energía primaria y la iluminación de los circuitos en las plantas de fabricación y procesamiento, alimentadores en sistemas de distribución industrial y comercial, fuente de alimentación de los auxiliares de estaciones en
centrales eléctricas y subestaciones. Puede utilizarse en lugares húmedos o secos instalados en bandeja abierta, cubeta o una escalera

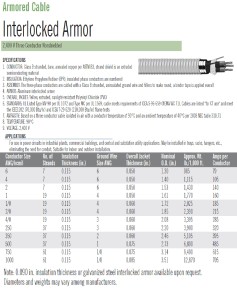

Armored Cable 2 400V Three Conductor Nonshielded

Continuous aluminum armor
EPR insulation
100% insulation level
SPECIFICATIONS OF
1. CONDUCTOR: Class B stranded, bare, annealed copper per ASTM B3 and B8, strand shield is an
extruded semiconducting material
2. INSULATION: Ethylene Propylene Rubber (EPR), the insulated phase conductors are printed with the numbers «1», «2» and «3»
3. ASSEMBLY: The three-phase conductors are cabled with UL sized uninsulated ground wires and fillers to make round with a cable tape applied over the core
4. ARMOR: An impervious, corrugated continuous seam-welded aluminum alloy sheath in accordance with UL 1569. Armor is pressure tested and meets the grounding
requirements of NEC Article 250
5. OVERALL JACKET: Yellow, sunlight-resistant Polyvinyl Chloride (PVC)
6. STANDARDS: Cable are UL Listed Type MV-90 and Type MC-HL and meet ICEA S-96-659 (NEMA WC71) requirements. Cables pass the UL 1685, IEEE 1202 and
CSA FT-4 (70,000 Btu/hr) and ICEA T-29-520 (210,000 Btu/hr) flame tests and and are marked «for CT use»
7. AMPACITY: Based on a three-conductor cable isolated in air with a conductor temperature of 90°C and an ambient temperature of 40°C per 2008 NEC table 310.71
8. TEMPERATURE: 90°C
9. VOLTAGE: 2,400 V
APPLICATIONS
Primary power and lighting circuits in manufacturing and processing plants, feeders in industrial and commercial distribution systems, power supply to station auxiliaries in
electric power stations and substations. May be used in wet or dry locations installed in open tray, trough or ladder

7S-0403, 7S-0203, 7S-1013, 7S-2023, 7S-4043, 7S-2503, 7S-3503, 7S-5003
