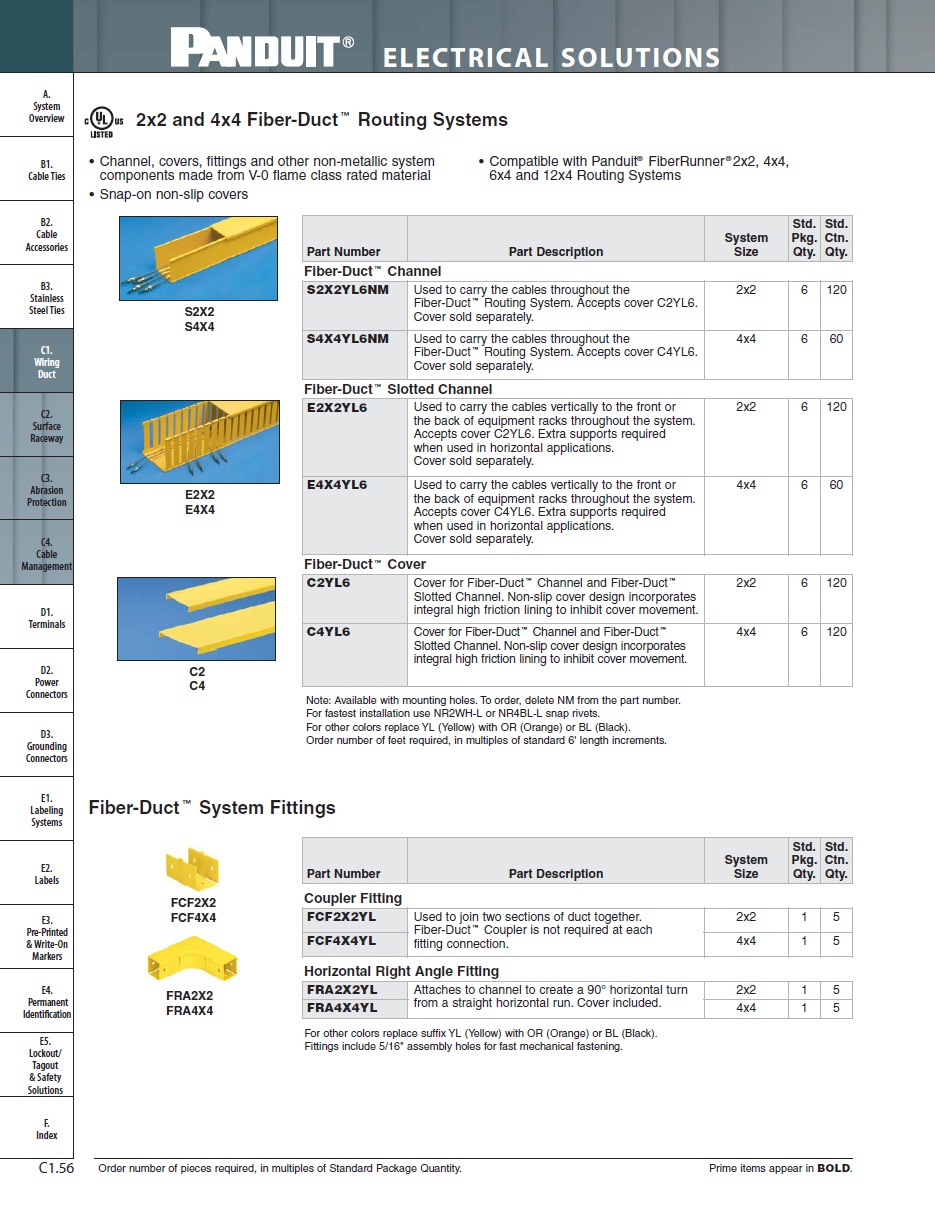

2 x 2 and 4 x 4 Fiber Duct Routing Systems

2 x 2 and 4 x 4 Fiber Duct Routing Systems

2 x 2 y 4 x 4 Fiber-Duct Sistemas de enrutamiento

• 2 x 2 and 4 x 4 Fiber-Duct Routing Systems Canal, cubiertas, accesorios y otros componentes del sistema no metálicos fabricados con material de clase nominal V-0 de llama
• Snap-On fundas antideslizantes
• Compatible con 2×2 Panduit® FiberRunner®, 4×4, 6×4 y 12×4 Sistemas de enrutamiento

2 x 2 and 4 x 4 Fiber Duct Routing Systems

• 2 x 2 and 4 x 4 Fiber-Duct Routing Systems Channel, covers, fittings and other non-metallic system components made from V-0 flame class rated material
• Snap-on non-slip covers
• Compatible with Panduit® FiberRunner® 2×2, 4×4, 6×4 and 12×4 Routing Systems

2 x 2 and 4 x 4 Fiber Duct Routing Systems

Fiber-Duct ™ Channel

S2X2YL6NM utiliza para llevar los cables a lo largo del
Fiber-Duct Routing System ™. Acepta cubrir C2YL6.
Cubierta vende por separado.

Fiber-Duct ™ Canal ranurado

E2X2YL6 utiliza para llevar los cables verticalmente al frente o
la parte posterior del equipo bastidores de todo el sistema.
Acepta cubrir C2YL6. Apoyos adicionales necesarios
cuando se utiliza en aplicaciones horizontales.
Cubierta vende por separado.

E4X4YL6 utiliza para llevar los cables verticalmente al frente o
la parte posterior del equipo bastidores de todo el sistema.
Acepta cubrir C4YL6. Apoyos adicionales necesarios
cuando se utiliza en aplicaciones horizontales.
Cubierta vende por separado.

Fiber-Duct ™ cubierta

Cubierta C2YL6 de fibra-Duct ™ Channel y Fiber-Duct ™
Channel Slotted. Diseño de la cubierta antideslizante incorpora
revestimiento de alta fricción integral para inhibir el movimiento portada.

Cubierta C4YL6 de fibra-Duct ™ Channel y Fiber-Duct ™
Channel Slotted. Diseño de la cubierta antideslizante incorpora
revestimiento de alta fricción integral para inhibir el movimiento portada.

2 x 2 and 4 x 4 Fiber Duct Routing Systems

Fiber-Duct ™ Accesorios del sistema

Acoplador de montaje

FCF2X2YL

FCF4X4YL

Se utiliza para unir dos secciones de conducto juntos.
Fiber-Duct ™ acoplador no se requiere en cada
conexión apropiado.

Horizontal de montaje de ángulo recto

FRA2X2YL

FRA4X4YL

Se conecta al canal para crear un giro horizontal de 90 °
de un tramo horizontal recta. Cubierta incluida.

Tee Horizontal montaje

FT2X2YL

FT4X4YL

Se conecta al canal para crear un 90 ° horizontal
rama de un recorrido horizontal recta.
Cubierta incluida.

Four Way Cruz de montaje

FFWC2X2YL

FFWC4X4YL

Se conecta al canal para crear una horizontal de cuatro
forma intersección cruz. Cubierta incluida.

End Cap de montaje

FEC2X2YL

FEC4X4YL

Se utiliza para el cierre de extremos abiertos de la canal.
No se requiere acoplador. Push-en la instalación.

Dentro Vertical 45 ° de ángulo de montaje

FIV452X2YL

FIV454X4YL

Se conecta al canal para crear un ángulo ascendente de 45 °
de un tramo horizontal recta. Se utiliza con el exterior
45 ° ángulo FOV452X2YL montaje vertical u
FOV454X4YL para cambiar el nivel de la recta
tramos horizontales. Cubierta incluida.

Fuera Vertical 45 ° de ángulo de montaje

FOV452X2YL

FOV454X4YL

Se conecta al canal para crear unas 45 ° hacia abajo
ángulo desde una corrida recta horizontal. Se utiliza con
dentro ángulo vertical de 45 ° ajuste FIV452X2YL o
FIV454X4YL para cambiar el nivel de la recta
tramos horizontales. Cubierta incluida.

Dentro de montaje vertical de ángulo recto

FIVRA2X2YL

FIVRA4X4YL

Se conecta al canal para crear un ángulo ascendente de 90 °
de un tramo horizontal recta. Se utiliza con el exterior
90 ° ángulo FOVRA2X2YL montaje vertical u
FOVRA4X4YL para cambiar el nivel de la recta
tramos horizontales. Cubierta incluida.

Fuera de montaje vertical de ángulo recto

FOVRA2X2YL

FOVRA4X4YL

Se conecta al canal para crear unas 90 ° hacia abajo
ángulo desde una corrida recta horizontal. Se utiliza con
dentro ángulo vertical de 90 ° ajuste FIVRA2X2YL o
FIVRA4X4YL para cambiar el nivel de la recta
tramos horizontales. Cubierta incluida.

4×4 para Fiber-Duct 2×2 ™ Reductor Montaje

FRF42YL

Se une a cualquier fibra-Duct 4×4 ™ de montaje a la 2×2
Fiber-Duct ™ Channel, S2X2YL6 o E2X2YL6.
Cubierta incluida.

Fiber-Duct ™ Channel 2 x 2 and 4 x 4 Fiber Duct Routing Systems

S2X2YL6NM Used to carry the cables throughout the
Fiber-Duct ™ Routing System. Accepts cover C2YL6.
Cover sold separately.

Fiber-Duct ™ Slotted Channel 2 x 2 and 4 x 4 Fiber Duct Routing Systems

E2X2YL6 Used to carry the cables vertically to the front or
the back of equipment racks throughout the system.
Accepts cover C2YL6. Extra supports required
when used in horizontal applications.
Cover sold separately.

E4X4YL6 Used to carry the cables vertically to the front or
the back of equipment racks throughout the system.
Accepts cover C4YL6. Extra supports required
when used in horizontal applications.
Cover sold separately.

Fiber-Duct ™ Cover

C2YL6 Cover for Fiber-Duct ™ Channel and Fiber-Duct ™
Slotted Channel. Non-slip cover design incorporates
integral high friction lining to inhibit cover movement.

C4YL6 Cover for Fiber-Duct™ Channel and Fiber-Duct™
Slotted Channel. Non-slip cover design incorporates
integral high friction lining to inhibit cover movement.

Fiber-Duct ™ System Fittings

2 x 2 and 4 x 4 Fiber-Duct Routing Systems

Coupler Fitting

FCF2X2YL

FCF4X4YL

Used to join two sections of duct together.
Fiber-Duct ™ Coupler is not required at each
fitting connection.

Horizontal Right Angle Fitting

FRA2X2YL

FRA4X4YL

Attaches to channel to create a 90° horizontal turn
from a straight horizontal run. Cover included.

Horizontal Tee Fitting

FT2X2YL

FT4X4YL

Attaches to channel to create a 90° horizontal
branch from a straight horizontal run.
Cover included.

2 x 2 and 4 x 4 Fiber Duct Routing Systems

Four Way Cross Fitting

FFWC2X2YL

FFWC4X4YL

Attaches to channel to create a horizontal four
way cross intersection. Cover included.

End Cap Fitting

FEC2X2YL

FEC4X4YL

Used for closing off open ends of the channel.
No coupler required. Push-on installation.

Inside Vertical 45° Angle Fitting

FIV452X2YL

FIV454X4YL

Attaches to channel to create a 45° upward angle
from a straight horizontal run. Used with outside
vertical 45° angle fitting FOV452X2YL or
FOV454X4YL to change level of straight
horizontal runs. Cover included.

Outside Vertical 45° Angle Fitting

FOV452X2YL

FOV454X4YL

Attaches to channel to create a 45° downward
angle from a straight horizontal run. Used with
inside vertical 45° angle fitting FIV452X2YL or
FIV454X4YL to change level of straight
horizontal runs. Cover included.

Inside Vertical Right Angle Fitting

FIVRA2X2YL

FIVRA4X4YL

Attaches to channel to create a 90° upward angle
from a straight horizontal run. Used with outside
vertical 90° angle fitting FOVRA2X2YL or
FOVRA4X4YL to change level of straight
horizontal runs. Cover included.

Outside Vertical Right Angle Fitting

FOVRA2X2YL

FOVRA4X4YL

Attaches to channel to create a 90° downward
angle from a straight horizontal run. Used with
inside vertical 90° angle fitting FIVRA2X2YL or
FIVRA4X4YL to change level of straight
horizontal runs. Cover included.

4×4 to 2×2 Fiber-Duct ™ Reducer Fitting

FRF42YL

Joins any 4×4 Fiber-Duct ™ Fitting to the 2×2
Fiber-Duct ™ Channel, S2X2YL6 or E2X2YL6.
Cover included.

2 x 2 y 4 x 4 Fiber Duct Sistemas de enrutamiento

• 2 x 2 and 4 x 4 Fiber-Duct Routing Systems Canal, cubiertas, accesorios y otros componentes del sistema no metálicos fabricados con material de clase nominal V-0 de llama
• Snap-On fundas antideslizantes
• Compatible con 2×2 Panduit® FiberRunner®, 4×4, 6×4 y 12×4 Sistemas de enrutamiento

2 x 2 and 4 x 4 Fiber Duct Routing Systems

• 2 x 2 and 4 x 4 Fiber-Duct Routing Systems Channel, covers, fittings and other non-metallic system components made from V-0 flame class rated material
• Snap-on non-slip covers
• Compatible with Panduit® FiberRunner® 2×2, 4×4, 6×4 and 12×4 Routing Systems
