Armored Cable 600V Three Conductor Power

7R-0803, 7R-0603, 7R-0403, 7R-0203, 7R-1013, 7R-2023, 7R-4043, 7R-2503, 7R-3503, 7R-5003

Somos Especialistas en Cables. Distribuimos en toda la Republica Mexicana: Innovative Trade Center, Tel: (664) 621 33 36 / 621 30 09 ventas@innovative.com.mx, soporte@innovative.com.mx, Tijuana, B. C. www.innovative.com.mx

Armored Cable 600V Three Conductor Power

armadura de aluminio continuo
aislamiento XLP
PRESUPUESTO
1. CONDUCTOR: Clase B trenzado, desnudo, cobre recocido por ASTM B3 y B8
2. Aislamiento: Polietileno reticulado (XLP) reunión se identifican los requisitos de ICEA S-95-658 (NEMA WC70) y los requisitos de la norma UL Tipo XHHW 44. conductores por
ICEA S-58-679, utilizando el Procedimiento 3, la Tabla 2 para los tamaños AWG 4 y más grandes, y usando el Método 1, la Tabla 2 para los tamaños AWG 6 y más pequeños
3. MONTAJE: Los conductores y cables de tierra están cableados con rellenos para hacer ronda
4. Armadura: Un, ondulado vaina de aleación de aluminio de la costura de soldadura continua impermeable de acuerdo con UL 1569. La armadura es una prueba de presión y se encuentra con la tierra
requisitos de NEC artículo 250
5. CHAQUETA EN GENERAL: Negro, luz solar resistente al cloruro de polivinilo (PVC)
6. NORMAS: Los cables están marcados «para uso CT» y pasan a la UL 1685, IEEE 1202 FT4 / CSA 70.000 Btu / hr y el T-29-520 210.000 Btu / hr ICEA ensayo a la llama. Los conductores individuales
están listadas en UL Tipo XHHW según UL 44 y completó cables están listados por UL tipo MC-HL UL 2225 por UL 2225
7. AMPACIDAD: No más de tres conductores en la pista de rodadura cable o tierra sobre la base de una temperatura ambiente de 30 ° C por el artículo 310.16 del NEC 2008
8. Temperatura: 90 ° C
9. VOLTAJE: 600 V
APLICACIONES
circuitos de fuerza y ​​alumbrado primarias en las plantas de fabricación y procesamiento, alimentadores en sistemas de distribución industrial y comercial. Puede ser enterrado directamente o instalado en
bandeja de cable o pista de rodadura. Puede ser utilizado en las clases I, II y III, División 1 y 2, lugares peligrosos cubiertos por NEC artículos 501, 502 y 503.

Nota: la disponibilidad cable de tierra de gran tamaño para usar paralelamente aplicación.
Se aplican reglas especiales cuando estos cables en paralelo. Póngase en contacto con nosotros para obtener ayuda de la aplicación.
Diámetros y pesos pueden variar entre los fabricantes

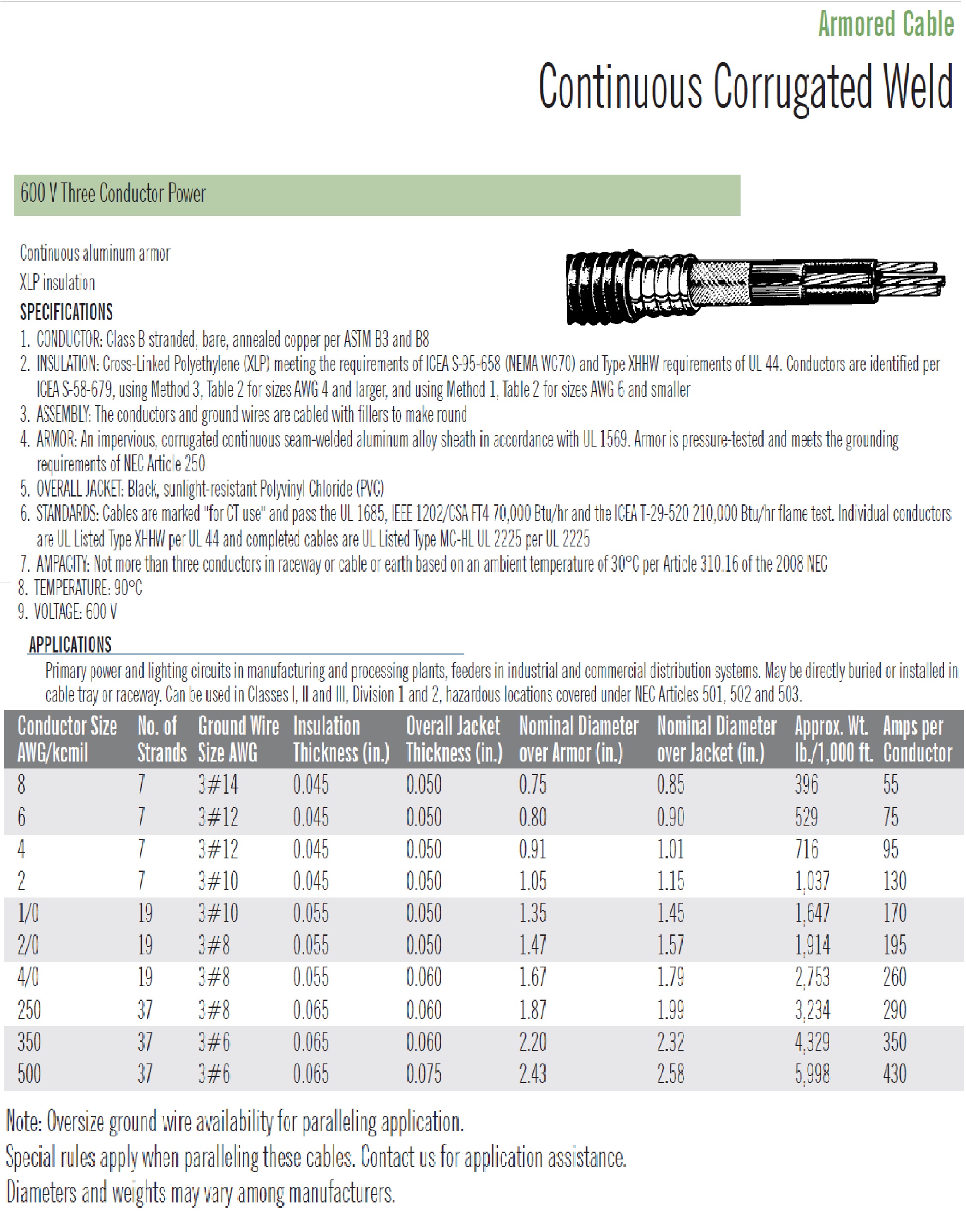

Armored Cable 600V Three Conductor Power

Continuous aluminum armor
XLP insulation
SPECIFICATIONS
1. CONDUCTOR: Class B stranded, bare, annealed copper per ASTM B3 and B8
2. INSULATION: Cross-Linked Polyethylene (XLP) meeting the requirements of ICEA S-95-658 (NEMA WC70) and Type XHHW requirements of UL 44. Conductors are identified per
ICEA S-58-679, using Method 3, Table 2 for sizes AWG 4 and larger, and using Method 1, Table 2 for sizes AWG 6 and smaller
3. ASSEMBLY: The conductors and ground wires are cabled with fillers to make round
4. ARMOR: An impervious, corrugated continuous seam-welded aluminum alloy sheath in accordance with UL 1569. Armor is pressure-tested and meets the grounding
requirements of NEC Article 250
5. OVERALL JACKET: Black, sunlight-resistant Polyvinyl Chloride (PVC)
6. STANDARDS: Cables are marked «for CT use» and pass the UL 1685, IEEE 1202/CSA FT4 70,000 Btu/hr and the ICEA T-29-520 210,000 Btu/hr flame test. Individual conductors
are UL Listed Type XHHW per UL 44 and completed cables are UL Listed Type MC-HL UL 2225 per UL 2225
7. AMPACITY: Not more than three conductors in raceway or cable or earth based on an ambient temperature of 30°C per Article 310.16 of the 2008 NEC
8. TEMPERATURE: 90°C
9. VOLTAGE: 600 V
APPLICATIONS
Primary power and lighting circuits in manufacturing and processing plants, feeders in industrial and commercial distribution systems. May be directly buried or installed in
cable tray or raceway. Can be used in Classes I, II and III, Division 1 and 2, hazardous locations covered under NEC Articles 501, 502 and 503.

Note: Oversize ground wire availability for paralleling application.
Special rules apply when paralleling these cables. Contact us for application assistance.
Diameters and weights may vary among manufacturers

7R-0803, 7R-0603, 7R-0403, 7R-0203, 7R-1013, 7R-2023, 7R-4043, 7R-2503, 7R-3503, 7R-5003
