Flat cable 9L260XX Series

B9L26010-100, B9L26016-100, B9L26020-100, B9L26034-100

Somos Especialistas en Cables. Distribuimos en toda la Republica Mexicana: Innovative Trade Center, Tel: (664) 621 33 36 / 621 30 09 ventas@innovative.com.mx, soporte@innovative.com.mx, Tijuana, B. C. www.innovative.com.mx

Flat cable 9L260XX Series

BELDEN
Belden (serie 9L260XX) 0.050. Cable de cinta gris de tono extruido fue diseñado para uso general
propósito aplicaciones de interconexión electrónicos donde se requieren capacidades de conducción de corriente más altas.
El diseño también se ajusta a las especificaciones de rendimiento eléctricos esbozados por el SCSI-3 en paralelo
documento de interfaz. Al igual que con la serie 9L280XX, el cable ofrece-terminación en masa fiable
la norma en 0.100. en contacto con los conectores IDC, la flexibilidad, eléctricas, y de los brotes pueden los consistentes
hacerse fácilmente con la función de corte de diseño. Además, el espesor total del cable es solamente
0,038 pulg. ± 0,002 pulgadas. Mateability permitiendo con todos los conectores IDC estándar. El cable es
construida de conductores de cobre estañado trenzado 26 AWG (7×34). El material de aislamiento consiste en
PVC gris, con una franja azul de polaridad para la alineación adecuada de los circuitos. Varios recuentos conductores son
estándar; otros tamaños están disponibles bajo petición. El cable es aprobado por UL y CSA, y
pasa el VW-1 del alambre vertical de la llama de prueba.
Código de color: gris con franja azul polaridad (estándar).
Aplicación: la interconexión interna o el cableado interno de equipos electrónicos.

ESPECIFICACIONES DE Flat cable
1. CONDUCTOR: 26 AWG (7×34) de cobre estañado
2. AISLAMIENTO: 0.010 en nom.. la pared del PVC gris
3. PASO: 0,050 ± 0,002 pulgadas..
4. Temperatura de trabajo: -40 ° C a 105 ° C
5. Grado de inflamabilidad: UL: VW–1; CSA: FT1
6. Autorización UL ARCHIVO: E12683, estilo AWM 2651
7. CSA APROBACIÓN EXPEDIENTE: 105 ° C 300 V FT1
8. PRESENTACIÓN: H100, H300, R300
9. Régimen de voltaje: 300 V
10.CURRENT PUNTUACIÓN: 1.5 A
11.CONDUCTOR RESISTENCIA: 43 ohmios / 1.000 pies.
12.INSULATION RESISTENCIA:.> 1 x 1010 10 ohmios de 10 pies (3 m)
13.IMPEDANCE: 90 ohmios
14.CAPACITANCE *: (@ 1 MHz) 18 pF / ft. (59.06 pF / m)
15.INDUCTANCE *: (@ 1 MHz) 0.15 uH / ft. (0.49 uH / m)
16.PROPAGATION RETRASO *: 1,48 ns / ft. (4,85 ns / m)
* Configuración de prueba: G–S–G (tierra de señal-tierra)

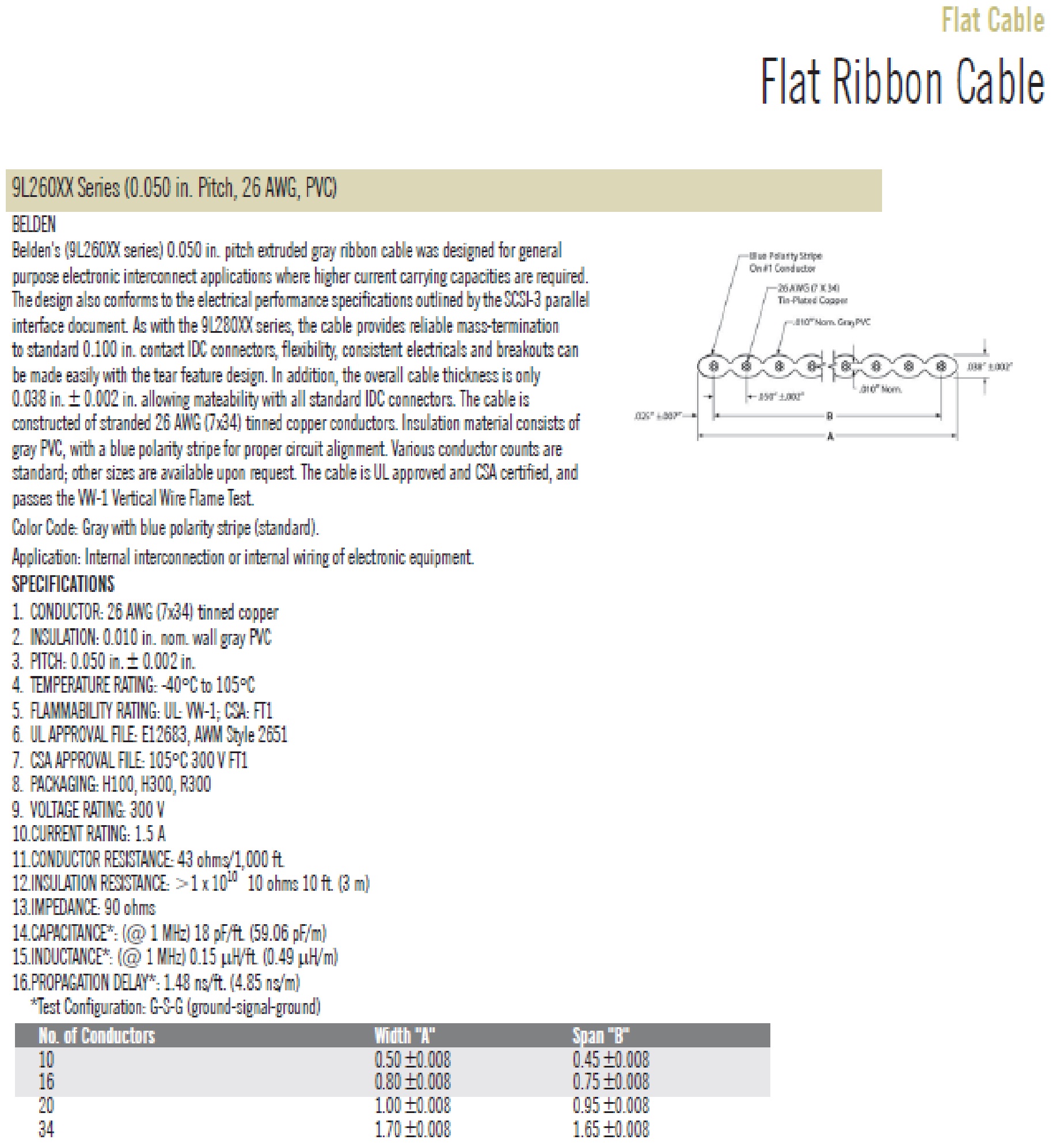

Flat cable 9L260XX Series

BELDEN
Belden’s (9L260XX series) 0.050 in. pitch extruded gray ribbon cable was designed for general
purpose electronic interconnect applications where higher current carrying capacities are required.
The design also conforms to the electrical performance specifications outlined by the SCSI-3 parallel
interface document. As with the 9L280XX series, the cable provides reliable mass-termination
to standard 0.100 in. contact IDC connectors, flexibility, consistent electricals and breakouts can
be made easily with the tear feature design. In addition, the overall cable thickness is only
0.038 in. ± 0.002 in. allowing mateability with all standard IDC connectors. The cable is
constructed of stranded 26 AWG (7×34) tinned copper conductors. Insulation material consists of
gray PVC, with a blue polarity stripe for proper circuit alignment. Various conductor counts are
standard; other sizes are available upon request. The cable is UL approved and CSA certified, and
passes the VW-1 Vertical Wire Flame Test.
Color Code: Gray with blue polarity stripe (standard).
Application: Internal interconnection or internal wiring of electronic equipment.

SPECIFICATIONS Flat cable
1. CONDUCTOR: 26 AWG (7×34) tinned copper
2. INSULATION: 0.010 in. nom. wall gray PVC
3. PITCH: 0.050 in. ± 0.002 in.
4. TEMPERATURE RATING: -40°C to 105°C
5. FLAMMABILITY RATING: UL: VW-1; CSA: FT1
6. UL APPROVAL FILE: E12683, AWM Style 2651
7. CSA APPROVAL FILE: 105°C 300 V FT1
8. PACKAGING: H100, H300, R300
9. VOLTAGE RATING: 300 V
10.CURRENT RATING: 1.5 A
11.CONDUCTOR RESISTANCE: 43 ohms/1,000 ft.
12.INSULATION RESISTANCE: >1 x 1010 10 ohms 10 ft. (3 m)
13.IMPEDANCE: 90 ohms
14.CAPACITANCE*: (@ 1 MHz) 18 pF/ft. (59.06 pF/m)
15.INDUCTANCE*: (@ 1 MHz) 0.15 μH/ft. (0.49 μH/m)
16.PROPAGATION DELAY*: 1.48 ns/ft. (4.85 ns/m)
*Test Configuration: G-S-G (ground-signal-ground)

B9L26010-100, B9L26016-100, B9L26020-100, B9L26034-100
