Flat cable 9L300XX Series

B9L30050

Somos Especialistas en Cables. Distribuimos en toda la Republica Mexicana: Innovative Trade Center, Tel: (664) 621 33 36 / 621 30 09 ventas@innovative.com.mx, soporte@innovative.com.mx, Tijuana, B. C. www.innovative.com.mx

Flat cable 9L300XX Series

BELDEN
Belden miniaturizado 0.025. Cable de cinta gris extruido terreno de juego ofrece una mayor densidad de la señal,
mayor flexibilidad de diseño, y una alternativa a los cables de transmisión de fluoropolímero caros. los
cable está fabricado con tolerancias muy precisas que permite una masa de terminación de la norma
0,050 pulg. En contacto con los conectores IDC asegurando al mismo tiempo características eléctricas consistentes y fiables.
Con la miniaturización de las interconexiones, se puede lograr reducción significativa de los componentes.
El cable está construido de 30AWG cadena (7×38) conductores de cobre estañado. Material de aislamiento
se compone de PVC gris, con una raya roja polaridad para la alineación adecuada de los circuitos. conductor estándar
que cuenta son 26 y 50; otros tamaños están disponibles bajo petición. El cable está aprobado por UL y
certificado por CSA, y pasa el VW–1 cable vertical ensayo a la llama.

ESPECIFICACIONES DE Flat cable
1. CONDUCTORES: 30 AWG (7×38) de cobre estañado
2. AISLAMIENTO: 0,0075 en nom.. la pared del PVC gris
3. PASO: 0.025 ± 0.002 en en..
4. Temperatura de trabajo: -40 ° C a 105 ° C
5. Grado de inflamabilidad: VW–1, CSA: FT1
6. Autorización UL ARCHIVO: E12683, estilo AWM 2678
7. CSA APROBACIÓN DE ARCHIVO: LL7874, AWM CSA I A 105 ° C a 150 V FT1
8. PRESENTACIÓN: H100, H300
9. Régimen de voltaje: 150 V
10.CURRENT PUNTUACIÓN: 0.5 A por conductor
11.CONDUCTOR RESISTENCIA: 108 ohmios / 1.000 pies.
12.INSULATION RESISTENCIA:.> 1 x 1010 10 ohmios de 10 pies (3 m)
13.IMPEDANCE *: 70 ohmios
14.CAPACITANCE *: (@ 1 MHz) 24 pF / ft. (79 pF / m)
15.INDUCTANCE *: (@ 1 MHz) 0.14 uH / ft. (0.46 uH / m)
16.PROPOGATION RETRASO *: 1,52 ns / ft. (4,99 ns / m)
* Configuración de prueba: G–S–G (tierra de señal-tierra).
APLICACIONES
interconexión interna o el cableado interno de equipos electrónicos.

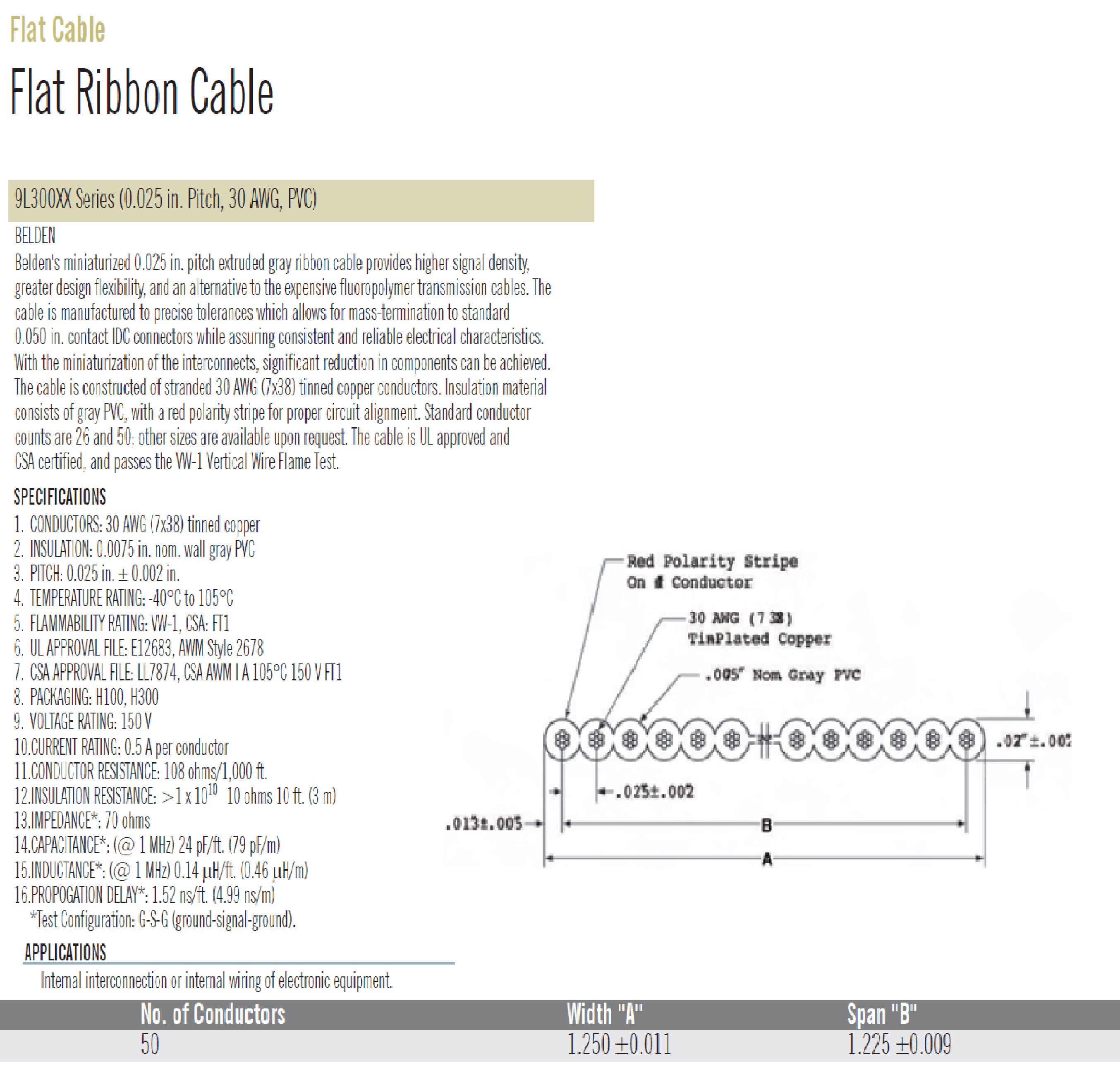

Flat cable 9L300XX Series

BELDEN
Belden’s miniaturized 0.025 in. pitch extruded gray ribbon cable provides higher signal density,
greater design flexibility, and an alternative to the expensive fluoropolymer transmission cables. The
cable is manufactured to precise tolerances which allows for mass-termination to standard
0.050 in. contact IDC connectors while assuring consistent and reliable electrical characteristics.
With the miniaturization of the interconnects, significant reduction in components can be achieved.
The cable is constructed of stranded 30 AWG (7×38) tinned copper conductors. Insulation material
consists of gray PVC, with a red polarity stripe for proper circuit alignment. Standard conductor
counts are 26 and 50; other sizes are available upon request. The cable is UL approved and
CSA certified, and passes the VW-1 Vertical Wire Flame Test.

SPECIFICATIONS Flat cable
1. CONDUCTORS: 30 AWG (7×38) tinned copper
2. INSULATION: 0.0075 in. nom. wall gray PVC
3. PITCH: 0.025 in. ± 0.002 in.
4. TEMPERATURE RATING: -40°C to 105°C
5. FLAMMABILITY RATING: VW-1, CSA: FT1
6. UL APPROVAL FILE: E12683, AWM Style 2678
7. CSA APPROVAL FILE: LL7874, CSA AWM I A 105°C 150 V FT1
8. PACKAGING: H100, H300
9. VOLTAGE RATING: 150 V
10.CURRENT RATING: 0.5 A per conductor
11.CONDUCTOR RESISTANCE: 108 ohms/1,000 ft.
12.INSULATION RESISTANCE: >1 x 1010 10 ohms 10 ft. (3 m)
13.IMPEDANCE*: 70 ohms
14.CAPACITANCE*: (@ 1 MHz) 24 pF/ft. (79 pF/m)
15.INDUCTANCE*: (@ 1 MHz) 0.14 μH/ft. (0.46 μH/m)
16.PROPOGATION DELAY*: 1.52 ns/ft. (4.99 ns/m)
*Test Configuration: G-S-G (ground-signal-ground).
APPLICATIONS
Internal interconnection or internal wiring of electronic equipment.

B9L30050
