Flat cable 9V280XX Series

B9V28010-100, B9V28014-100, B9V28016-100, B9V28026-100, B9V28034-100, B9V28050-100, B9V28064-100

Somos Especialistas en Cables. Distribuimos en toda la Republica Mexicana: Innovative Trade Center, Tel: (664) 621 33 36 / 621 30 09 ventas@innovative.com.mx, soporte@innovative.com.mx, Tijuana, B. C. www.innovative.com.mx

Flat cable 9V280XX Series

BELDEN
9V280XX serie PVC Vari-Torsión de Belden fue diseñado para reducir la diafonía en el modo equilibrado
retorciendo los pares, pero puede ser terminado en masa en las secciones planas programados con cualquier norma
conector IDC. Para reducir aún más la diafonía, cada par adyacente se tuerce en la dirección opuesta.
La longitud estándar de giro es de 18 pulgadas, seguido de una sección plana de 2 pulgadas de 0,050 pulg. Espaciados
conductores. El cable se compone de trenzado 28 AWG (7 x 36) de cobre estañado, un código de colores
PVC pre-aislados individuales – laminado a un único sustrato de PVC transparente. once diferentes
conductor / recuentos de pares son estándar; otros tamaños están disponibles bajo petición. El cable es
Aprobado por UL (CSA disponibles a petición) y pasa el VW-1 cable vertical ensayo a la llama.
A su pedido, Vari-Torsión también se puede fabricar a sus propias necesidades específicas, ya
que sea más o menos largos tramos de torsión y / o secciones planas.
Código de color: Cada par consiste en un conductor Tan emparejado con un conductor de un código de colores. Color
secuencia de terminación de cada sección: Marrón / tostado, rojo / Tan, Naranja / Tan, amarillo / tostado, verde / Tan,
Azul / moreno, púrpura / tostado, gris / Tan, Blanco / Gris, Negro / Canela. Secuencia se repite según sea necesario.
Aplicación: la interconexión interna o el cableado interno de equipos electrónicos.

PRESUPUESTO Flat cable
1. CONDUCTOR: 28 AWG (7 x 36) de cobre estañado
2. AISLAMIENTO: 0.010 en nom.. pared de un código de colores PVC
3. SUSTRATO 0.010. Nom. pared de PVC transparente
4. PASO: 0,050 ± 0,005 pulgadas..
5. Los centros de Par trenzado: 0.100 en nom..
6. CENTROS conductor en PLANA: 0.050 ± 0.005 en en..
7. PARES: 1/2 en nom.. sentar, pares adyacentes tienen opuesta dirección de colocación
8. Construcción: 18 en de pares trenzados, 2 en la sección plana..
9. Temperatura de trabajo: -20 ° C a 105 ° C
10.FLAMMABILITY: UL VW-1
11.UL APROBACIÓN DE ARCHIVO: E12683, estilo AWM doble clasificado 2693 y 2697
12.CSA APROBACIÓN: disponible bajo petición
13.PACKAGING: H100
14.VOLTAGE PUNTUACIÓN: 300 V
15.CURRENT PUNTUACIÓN: 1 A por conductor
16.CONDUCTOR RESISTENCIA: 68,2 ohmios / 1.000 pies.
17.INSULATION RESISTENCIA:.> 1 x 1010 10 ohmios de 10 pies (3 m)
18.IMPEDANCE (balanceado): 115 ohmios
19.IMPEDANCE * (no balanceada): 100 ohmios
20.CAPACITANCE *: (@ 1 MHz) 16 pF / ft. (52 pF / m)
21.INDUCTANCE *: (@ 1 MHz) 0.24 uH / ft. (0.79 uH / m)
22.PROPAGATION RETRASO *: 1.60 ns / ft. (5,25 ns / m)
* Configuración de prueba: G-S (tierra de señal), desequilibrada

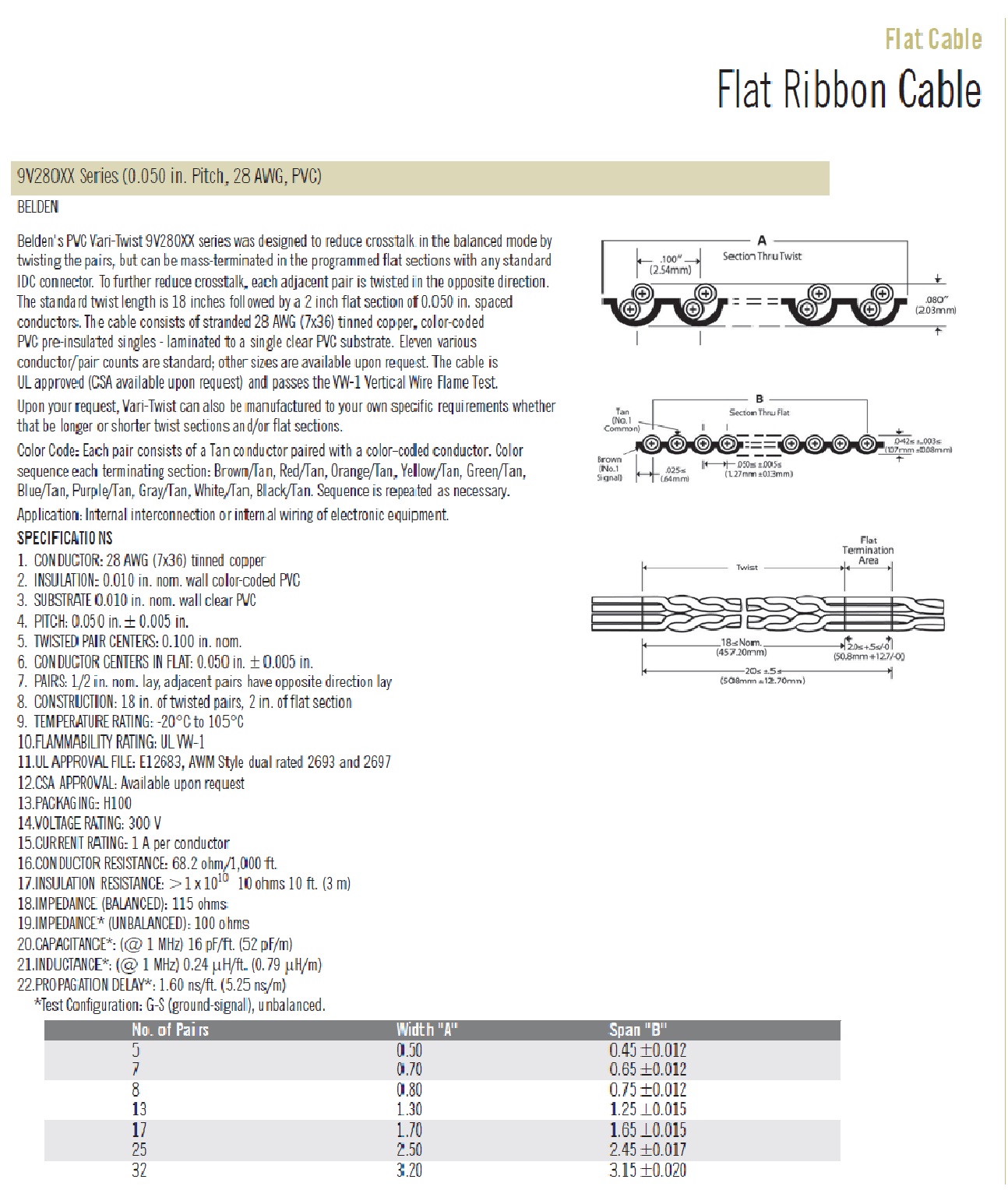

Flat cable 9V280XX Series

BELDEN
Belden’s PVC Vari-Twist 9V280XX series was designed to reduce crosstalk in the balanced mode by
twisting the pairs, but can be mass-terminated in the programmed flat sections with any standard
IDC connector. To further reduce crosstalk, each adjacent pair is twisted in the opposite direction.
The standard twist length is 18 inches followed by a 2 inch flat section of 0.050 in. spaced
conductors. The cable consists of stranded 28 AWG (7×36) tinned copper, color-coded
PVC pre-insulated singles – laminated to a single clear PVC substrate. Eleven various
conductor/pair counts are standard; other sizes are available upon request. The cable is
UL approved (CSA available upon request) and passes the VW-1 Vertical Wire Flame Test.
Upon your request, Vari-Twist can also be manufactured to your own specific requirements whether
that be longer or shorter twist sections and/or flat sections.
Color Code: Each pair consists of a Tan conductor paired with a color-coded conductor. Color
sequence each terminating section: Brown/Tan, Red/Tan, Orange/Tan, Yellow/Tan, Green/Tan,
Blue/Tan, Purple/Tan, Gray/Tan, White/Tan, Black/Tan. Sequence is repeated as necessary.
Application: Internal interconnection or internal wiring of electronic equipment

SPECIFICATIONS Flat cable
1. CONDUCTOR: 28 AWG (7×36) tinned copper
2. INSULATION: 0.010 in. nom. wall color-coded PVC
3. SUBSTRATE 0.010 in. nom. wall clear PVC
4. PITCH: 0.050 in. ± 0.005 in.
5. TWISTED PAIR CENTERS: 0.100 in. nom.
6. CONDUCTOR CENTERS IN FLAT: 0.050 in. ± 0.005 in.
7. PAIRS: 1/2 in. nom. lay, adjacent pairs have opposite direction lay
8. CONSTRUCTION: 18 in. of twisted pairs, 2 in. of flat section
9. TEMPERATURE RATING: -20°C to 105°C
10.FLAMMABILITY RATING: UL VW-1
11.UL APPROVAL FILE: E12683, AWM Style dual rated 2693 and 2697
12.CSA APPROVAL: Available upon request
13.PACKAGING: H100
14.VOLTAGE RATING: 300 V
15.CURRENT RATING: 1 A per conductor
16.CONDUCTOR RESISTANCE: 68.2 ohm/1,000 ft.
17.INSULATION RESISTANCE: >1 x 1010 10 ohms 10 ft. (3 m)
18.IMPEDANCE (BALANCED): 115 ohms
19.IMPEDANCE* (UNBALANCED): 100 ohms
20.CAPACITANCE*: (@ 1 MHz) 16 pF/ft. (52 pF/m)
21.INDUCTANCE*: (@ 1 MHz) 0.24 μH/ft. (0.79 μH/m)
22.PROPAGATION DELAY*: 1.60 ns/ft. (5.25 ns/m)
*Test Configuration: G-S (ground-signal), unbalanced

B9V28010-100, B9V28014-100, B9V28016-100, B9V28026-100, B9V28034-100, B9V28050-100, B9V28064-100
