AirGuard 5kV
Armored Cable AirGuard 5kV
3AE-0203, 3AE-1013, 3AE-2023, 3AE-4043, 3AE-3503, 3AE-5003
Somos Especialistas en Cables. Distribuimos en toda la Republica Mexicana: Innovative Trade Center, Tel: (664) 621 33 36 / 621 30 09 ventas@innovative.com.mx, soporte@innovative.com.mx, Tijuana, B. C. www.innovative.com.mx
Armored Cable AirGuard 5kV
Cables y sistemas Prysmian
aislamiento de EPR
De alta resistencia de la capa sobre el núcleo Airbag
El forro de PVC
ESPECIFICACIONES DE
1. CONDUCTOR: Clase B compacto cadena concéntrico de cobre recocido suave elaborado según la norma ASTM
2. conductor de la pantalla: blindaje semiconductor extruido termoestable que es libre de extracción del conductor y se une al aislamiento
3. Aislamiento: aislamiento de EPR a base de naturales de alta resistencia dieléctrica EPROTENAX, combinado con otros materiales y agentes que mejoran la eléctrica y mecánica
características que aseguran la vida cable extendido
4. METÁLICO SHIELD: aplicada helicoidalmente cinta de cobre no magnética (s) sobre blindaje de aislamiento con una superposición mínima de 15%. Una cinta de aluminio / poliéster se aplica longitudinalmente
bajo el escudo de cinta de cobre para la identificación de fase – un conductor con rojo, un conductor con el azul, y un conductor con negro
5. Conductores a tierra: Conductor desnudo de cobre trenzado, uno en cada intersticio, por UL, ICEA y ASTM
6. MONTAJE: Fase identificado conductores blindados cableadas con materiales de carga y conductores de tierra (como se especifica), formando un núcleo de cable firme y cilíndrica. Se aplica una cinta con aglutinante
para mantener la simetría del núcleo y estabilidad mecánica
7. Protección mecánica: de alta resistencia y la capa Airbag alta resistente al aplastamiento cubierta extruida del conjunto de núcleo
PROTECCIÓN 8. química: Una capa de Drylam que consiste en cinta de aluminio y una capa de polímero extrudido resistente a productos químicos se aplica
9. CHAQUETA: La luz solar resistente al cloruro de polivinilo (PVC)
10.STANDARDS: Listado Tipo MV-105 por UL 1072 y MSHA Tipo MP, cumple con los requisitos de 93-639 S-ICEA (WC74). Identificado para uso de la TC. Cable pasa IEEE 1202 / T4 libre (70.000 Btu / hr)
y ICEA T-29-520 (210.000 Btu / h) ensayos a la llama
11.AMPACITY: Basado en una temperatura ambiente de 40 ° C, cable aislado en el aire por la tabla NEC 2008 310.71
12.TEMPERATURE: 105 ° C
13.VOLTAGE: 5 kV
APLICACIONES
Para las instalaciones en ambos lugares expuestos y ocultos, de acuerdo con NEC. Para la instalación en lugares húmedos y secos, de acuerdo con NEC. Puede ser enterrado directamente o
incrustado en el hormigón. Para la instalación de bandejas portacables, bandejas, bastidores metálicos, instalación de la antena y el cable rígido continua apoya de acuerdo con NEC. Adecuado para
elevador vertical. Adecuado para la clase I División 2

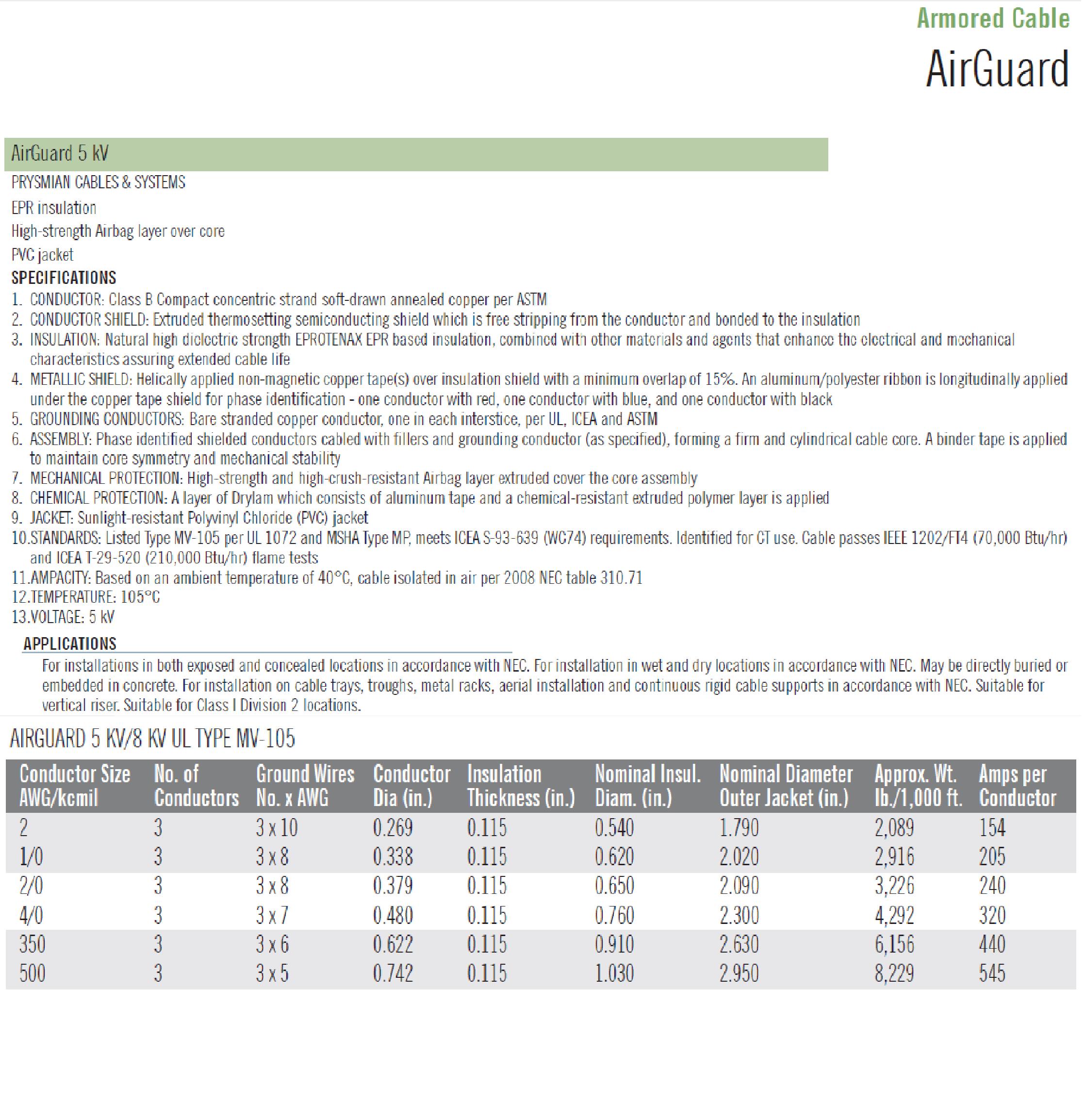

Armored Cable AirGuard 5kV
PRYSMIAN CABLES & SYSTEMS
EPR insulation
High-strength Airbag layer over core
PVC jacket
SPECIFICATIONS OF
1. CONDUCTOR: Class B Compact concentric strand soft-drawn annealed copper per ASTM
2. CONDUCTOR SHIELD: Extruded thermosetting semiconducting shield which is free stripping from the conductor and bonded to the insulation
3. INSULATION: Natural high dielectric strength EPROTENAX EPR-based insulation, combined with other materials and agents that enhance the electrical and mechanical
characteristics assuring extended cable life
4. METALLIC SHIELD: Helically applied non-magnetic copper tape(s) over insulation shield with a minimum overlap of 15%. An aluminum/polyester ribbon is longitudinally applied
under the copper tape shield for phase identification – one conductor with red, one conductor with blue, and one conductor with black
5. GROUNDING CONDUCTORS: Bare stranded copper conductor, one in each interstice, per UL, ICEA and ASTM
6. ASSEMBLY: Phase identified shielded conductors cabled with fillers and grounding conductor (as specified), forming a firm and cylindrical cable core. A binder tape is applied
to maintain core symmetry and mechanical stability
7. MECHANICAL PROTECTION: High-strength and high-crush-resistant Airbag layer extruded cover the core assembly
8. CHEMICAL PROTECTION: A layer of Drylam which consists of aluminum tape and a chemical-resistant extruded polymer layer is applied
9. JACKET: Sunlight-resistant Polyvinyl Chloride (PVC) jacket
10.STANDARDS: Listed Type MV-105 per UL 1072 and MSHA Type MP, meets ICEA S-93-639 (WC74) requirements. Identified for CT use. Cable passes IEEE 1202/FT4 (70,000 Btu/hr)
and ICEA T-29-520 (210,000 Btu/hr) flame tests
11.AMPACITY: Based on an ambient temperature of 40°C, cable isolated in air per 2008 NEC table 310.71
12.TEMPERATURE: 105°C
13.VOLTAGE: 5 kV
APPLICATIONS
For installations in both exposed and concealed locations in accordance with NEC. For installation in wet and dry locations in accordance with NEC. May be directly buried or
embedded in concrete. For installation on cable trays, troughs, metal racks, aerial installation and continuous rigid cable supports in accordance with NEC. Suitable for
vertical riser. Suitable for Class I Division 2 locations
