Brazo de movimiento VHDS SYSPEND tipo 4X

Brazo de movimiento VHDS SYSPEND tipo 4X

Brazo de movimiento VHDS SYSPEND y accesorios

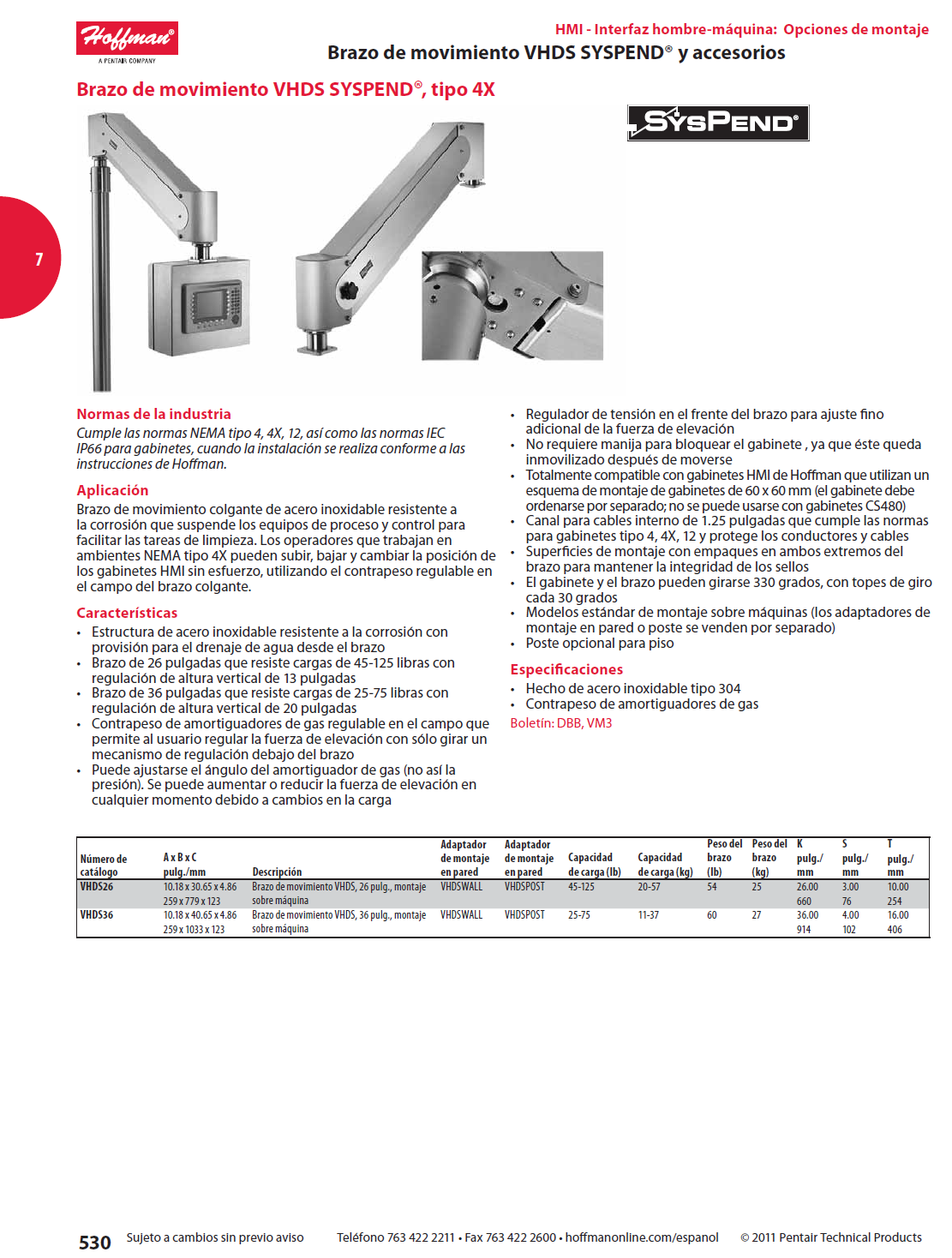

Brazo de movimiento VHDS SYSPEND tipo 4X

Normas de la industria

Cumple las normas NEMA tipo 4, 4X, 12, así como las normas IEC
IP66 para gabinetes, cuando la instalación se realiza conforme a las
instrucciones de Hoffman.

Aplicación

Brazo de movimiento colgante de acero inoxidable resistente a
la corrosión que suspende los equipos de proceso y control para
facilitar las tareas de limpieza. Los operadores que trabajan en
ambientes NEMA tipo 4X pueden subir, bajar y cambiar la posición de
los gabinetes HMI sin esfuerzo, utilizando el contrapeso regulable en
el campo del brazo colgante.

Características

•• Estructura de acero inoxidable resistente a la corrosión con
provisión para el drenaje de agua desde el brazo
•• Brazo de 26 pulgadas que resiste cargas de 45-125 libras con
regulación de altura vertical de 13 pulgadas
•• Brazo de 36 pulgadas que resiste cargas de 25-75 libras con
regulación de altura vertical de 20 pulgadas
•• Contrapeso de amortiguadores de gas regulable en el campo que
permite al usuario regular la fuerza de elevación con sólo girar un
mecanismo de regulación debajo del brazo
•• Puede ajustarse el ángulo del amortiguador de gas (no así la
presión). Se puede aumentar o reducir la fuerza de elevación en
cualquier momento debido a cambios en la carga

•• Regulador de tensión en el frente del brazo para ajuste fino
adicional de la fuerza de elevación
•• No requiere manija para bloquear el gabinete , ya que éste queda
inmovilizado después de moverse
•• Totalmente compatible con gabinetes HMI de Hoffman que utilizan un
esquema de montaje de gabinetes de 60 x 60 mm (el gabinete debe
ordenarse por separado; no se puede usarse con gabinetes CS480)
•• Canal para cables interno de 1.25 pulgadas que cumple las normas
para gabinetes tipo 4, 4X, 12 y protege los conductores y cables
•• Superficies de montaje con empaques en ambos extremos del
brazo para mantener la integridad de los sellos
•• El gabinete y el brazo pueden girarse 330 grados, con topes de giro
cada 30 grados
•• Modelos estándar de montaje sobre máquinas (los adaptadores de
montaje en pared o poste se venden por separado)
•• Poste opcional para piso

Especificaciones

•• Hecho de acero inoxidable tipo 304
•• Contrapeso de amortiguadores de gas

No. Parte: Brazo de movimiento VHDS SYSPEND tipo 4X

VHDS26, VHDS36

Brazo de movimiento VHDS SYSPEND tipo 4X
