EPR CPE Unishield 15kV

EPR CPE Unishield 15kV

Power Cable EPR CPE Unishield 15kV

3USC-0201, 3USC-1011, 3USC-2021, 3USC-4041, 3USC-2501, 3USC-3501, 3USC-5001, 3USC-7501, 3USC-10001

Somos Especialistas en Cables. Distribuimos en toda la Republica Mexicana: Innovative Trade Center, Tel: (664) 621 33 36 / 621 30 09 ventas@innovative.com.mx, soporte@innovative.com.mx, Tijuana, B. C. www.innovative.com.mx

Power Cable EPR CPE Unishield 15kV

aislamiento de EPR
chaqueta de CPE
Blindado (UniShield)
nivel de aislamiento 133%
PRESUPUESTO
1. CONDUCTOR: Clase B, de trenzado compacto, de cobre desnudo recocido según la norma ASTM B-3 y B-496, escudo cadena es un compuesto semiconductor extruido
2. AISLAMIENTO: Caucho de etileno propileno (EPR) por ICEA S-93-639 (NEMA WC74)
3. SISTEMA DE SHIELD: Combinación de seis hilos de drenaje de cobre y polietileno clorado semiconductora extruida (CPE)
4. NORMAS: Listado por UL Tipo MV-105 por UL 1072. También se reúne ICEA S-93-639 / NEMA WC74 y ICEA S-97-682. IEEE 1202 pasa prueba de la llama / hr 70.000 BTU. Los tamaños 1/0 y más grande
marcada «La luz del sol-resistente para el uso de CT» y pasar UL 1685 de 70.000 Btu / hr prueba de llama
5. AMPACIDAD: Sobre la base de tres cables conductores individuales aislados en el conducto de aire de acuerdo con la Tabla NEC 310.73 con una temperatura del conductor de 90 ° C y una temperatura ambiente de 40 ° C
6. Temperatura: 105 ° C
7. Voltaje: 15 kV
APLICACIONES
Para su uso en circuitos de potencia de hasta 15 kV cuando se instala en el aire abierto, conducto, conductos, o enterrado directamente en la tierra, para lugares húmedos y secos. Se utiliza para aplicaciones de potencia en química
plantas, refinerías, fábricas de acero, plantas industriales, subestaciones y centrales eléctricas.

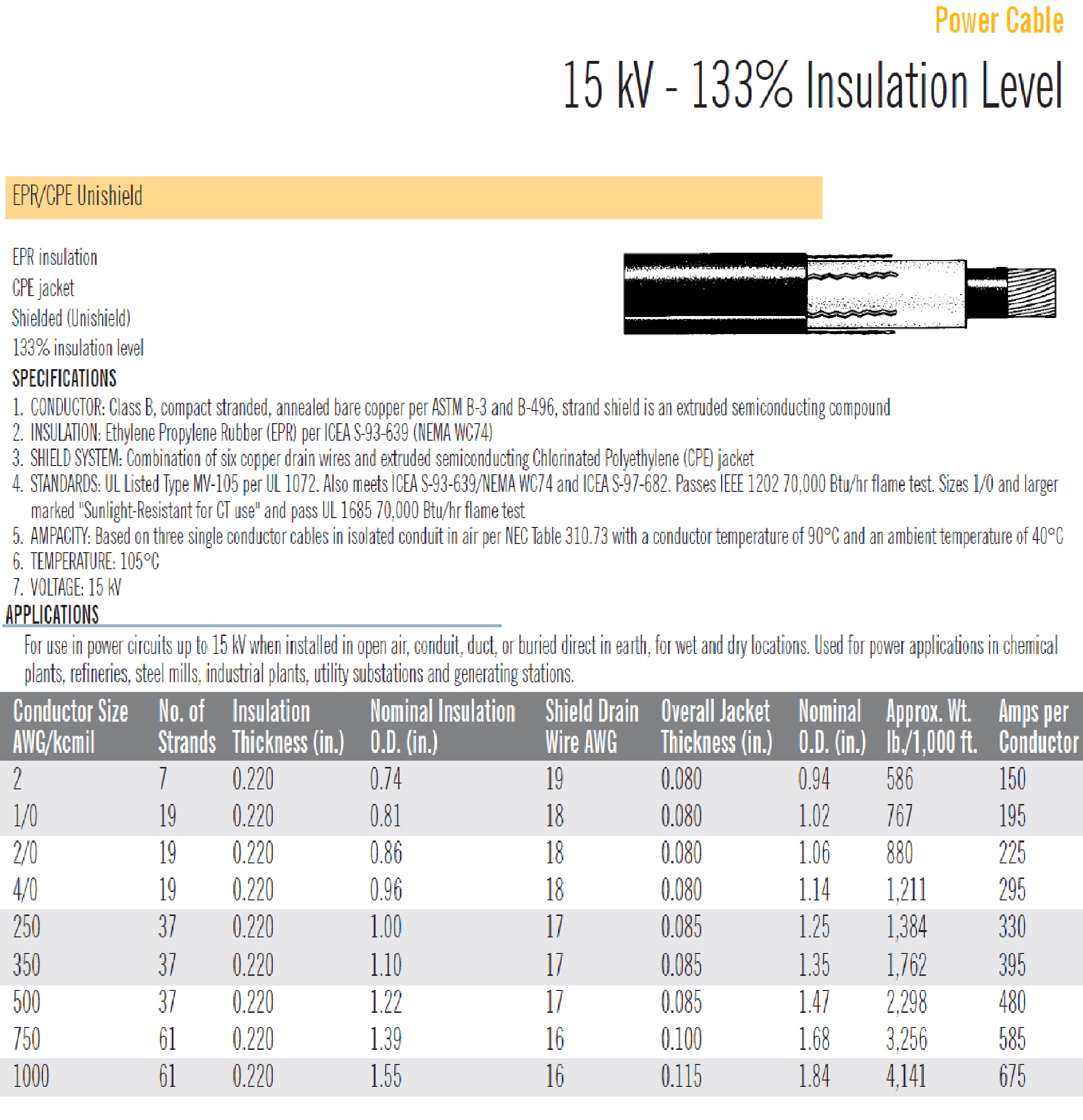

Power Cable EPR CPE Unishield 15kV

EPR insulation
CPE jacket
Shielded (Unishield)
133% insulation level
SPECIFICATIONS
1. CONDUCTOR: Class B, compact stranded, annealed bare copper per ASTM B-3 and B-496, strand shield is an extruded semiconducting compound
2. INSULATION: Ethylene Propylene Rubber (EPR) per ICEA S-93-639 (NEMA WC74)
3. SHIELD SYSTEM: Combination of six copper drain wires and extruded semiconducting Chlorinated Polyethylene (CPE) jacket
4. STANDARDS: UL Listed Type MV-105 per UL 1072. Also meets ICEA S-93-639/NEMA WC74 and ICEA S-97-682. Passes IEEE 1202 70,000 Btu/hr flame test. Sizes 1/0 and larger
marked «Sunlight-Resistant for CT use» and pass UL 1685 70,000 Btu/hr flame test
5. AMPACITY: Based on three single conductor cables in isolated conduit in air per NEC Table 310.73 with a conductor temperature of 90°C and an ambient temperature of 40°C
6. TEMPERATURE: 105°C
7. VOLTAGE: 15 kV
APPLICATIONS
For use in power circuits up to 15 kV when installed in open air, conduit, duct, or buried direct in earth, for wet and dry locations. Used for power applications in chemical
plants, refineries, steel mills, industrial plants, utility substations and generating stations.

3USC-0201, 3USC-1011, 3USC-2021, 3USC-4041, 3USC-2501, 3USC-3501, 3USC-5001, 3USC-7501, 3USC-10001
