EPR PVC Copper Tape Shield 5kV

EPR PVC Copper Tape Shield 5kV

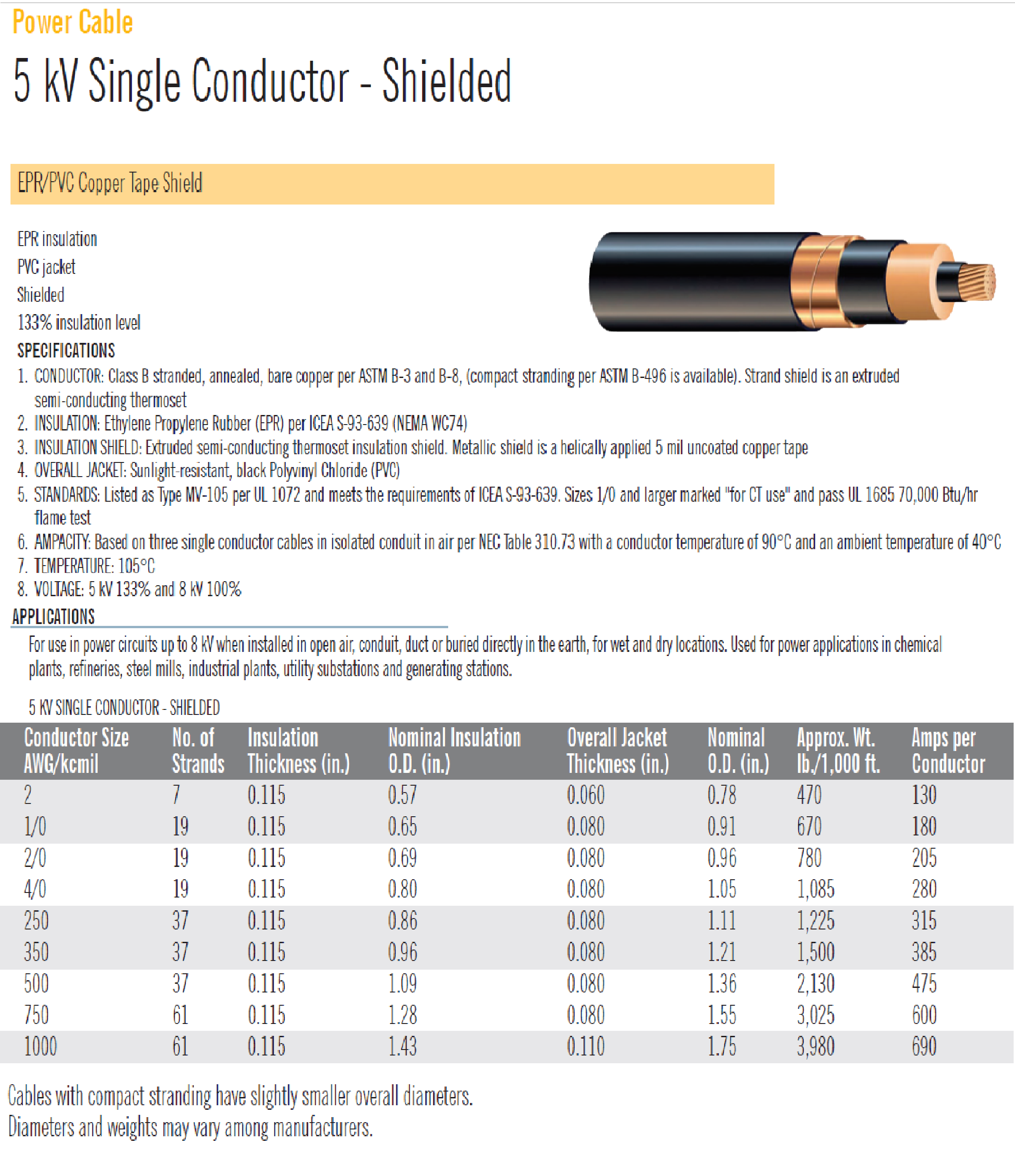

Power Cable EPR PVC Copper Tape Shield 5kV

3DA-0201, 3DA-1011, 3DA-2021, 3DA-4041, 3DA-2501, 3DA-3501, 3DA-5001, 3DA-7501, 3DA-10001

Somos Especialistas en Cables. Distribuimos en toda la Republica Mexicana: Innovative Trade Center, Tel: (664) 621 33 36 / 621 30 09 ventas@innovative.com.mx, soporte@innovative.com.mx, Tijuana, B. C. www.innovative.com.mx

Power Cable EPR PVC Copper Tape Shield 5kV

aislamiento de EPR
El forro de PVC
blindado
nivel de aislamiento 133%
ESPECIFICACIONES DE
1. CONDUCTOR: Clase B Trenzado, recocido, cobre desnudo según la norma ASTM B-3 y B-8, (trenzado compacto según la norma ASTM B-496 está disponible). escudo Strand es un extruido
termoestable semiconductora
2. AISLAMIENTO: Caucho de etileno propileno (EPR) por ICEA S-93-639 (NEMA WC74)
3. AISLAMIENTO SHIELD: extruido termoestable blindaje de aislamiento semiconductor. Escudo metálico es una cinta de cobre sin recubrimiento 5 mil aplicada helicoidalmente
4. CHAQUETA EN GENERAL: La luz solar resistente, negro cloruro de polivinilo (PVC)
5. NORMAS: engloban en el tipo MV-105 por UL 1072 y cumple con los requisitos de ICEA S-93-639. Tamaños 1/0 y mayor indicación «para uso de la TC» y pasar UL 1685 70.000 Btu / hr
prueba de la llama
6. AMPACIDAD: Sobre la base de tres cables conductores individuales aislados en el conducto de aire de acuerdo con la Tabla NEC 310.73 con una temperatura del conductor de 90 ° C y una temperatura ambiente de 40 ° C
7. Temperatura: 105 ° C
8. Voltaje: 5 kV 133% y 8 kV 100%
APLICACIONES
Para su uso en circuitos de potencia de hasta 8 kV cuando se instala en el aire abierto, conducto, conducto o enterrado directamente en la tierra, para lugares húmedos y secos. Se utiliza para aplicaciones de potencia en química
plantas, refinerías, fábricas de acero, plantas industriales, subestaciones y centrales eléctricas.

Los cables con trenzado compacto tienen diámetros totales ligeramente más pequeñas.
Diámetros y pesos pueden variar entre los fabricantes.

Power Cable EPR PVC Copper Tape Shield 5kV

EPR insulation
PVC jacket
Shielded
133% insulation level
SPECIFICATIONS OF
1. CONDUCTOR: Class B stranded, annealed, bare copper per ASTM B-3 and B-8, (compact stranding per ASTM B-496 is available). Strand shield is an extruded
semi-conducting thermoset
2. INSULATION: Ethylene Propylene Rubber (EPR) per ICEA S-93-639 (NEMA WC74)
3. INSULATION SHIELD: Extruded semi-conducting thermoset insulation shield. Metallic shield is a helically applied 5 mil uncoated copper tape
4. OVERALL JACKET: Sunlight-resistant, black Polyvinyl Chloride (PVC)
5. STANDARDS: Listed as Type MV-105 per UL 1072 and meets the requirements of ICEA S-93-639. Sizes 1/0 and larger marked «for CT use» and pass UL 1685 70,000 Btu/hr
flame test
6. AMPACITY: Based on three single conductor cables in isolated conduit in air per NEC Table 310.73 with a conductor temperature of 90°C and an ambient temperature of 40°C
7. TEMPERATURE: 105°C
8. VOLTAGE: 5 kV 133% and 8 kV 100%
APPLICATIONS
For use in power circuits up to 8 kV when installed in open air, conduit, duct or buried directly in the earth, for wet and dry locations. Used for power applications in chemical
plants, refineries, steel mills, industrial plants, utility substations and generating stations.

Cables with compact stranding have slightly smaller overall diameters.
Diameters and weights may vary among manufacturers.

3DA-0201, 3DA-1011, 3DA-2021, 3DA-4041, 3DA-2501, 3DA-3501, 3DA-5001, 3DA-7501, 3DA-10001
