Gabinete ACCESSPLUS II con dos bisagras tipo 1

Gabinete ACCESSPLUS II con dos bisagras tipo 1

EWMR24T, EWMR36T, EWMR48T, EWMR60T, EWMR72T, EWMR24S, EWMR36S, EWMR48S, EWMR60S, EWMR72S EWMWG242418, EWMWG362418, EWMWG482418, EWMWG242425, EWMWG362425, EWMWG482425 EWMS242418, EWMS362418, EWMS482418, EWMS242425, EWMS362425, EWMS482425 EWMW242825, EWMW362825, EWMW482825EWMW242418, EWMW362418, EWMW482418, EWMW602418, EWMW722418, EWMW242425, EWMW362425, EWMW482425, EWMW602425, EWMW722425, EWMW242430, EWMW362430, EWMW482430 EWMF1, EWMF2, EWMC24, EWMC36, EWMC48, EWMF1, EWMF2,

Gabinete ACCESSPLUS II con dos bisagras tipo 1

Normas de la industria
UL 508A; tipo 1; archivo núm. E61997.
Homologación cUL conforme a CSA C22.2 núm. 182.4; archivo
núm. E230874.
EIA 310-D
NEMA/EEMAC tipo 1
EIC 60529 IP20.
Por BICSI TDMM, décima edición, capítulo 7, Gabinetes para equipos de telecomunicaciones.

Aplicación Gabinete ACCESSPLUS II con dos bisagras tipo 1

Los gabinetes ACCESSPLUS® II ofrecen seguridad, acceso al equipo, enfriamiento y soporte para equipos de redes y otros equipos montados en racks de 19 pulg. El gabinete consta de tres componentes: puerta delantera, sección central y sección de pared.

Características Gabinete ACCESSPLUS II con dos bisagras tipo 1

•• Equipados con dos bisagras para facilitar el acceso al equipo; la sección central permite el montaje en racks de 19 pulg. según las normas de espaciado universal EIA. Se accede al interior del gabinete a través de la puerta delantera o por la parte trasera, haciendo girar y separando la sección central de la sección de pared.
•• Esquinas redondeadas; sin bordes filosos.
•• La puerta delantera tiene una puerta sólida de acero o una puerta con ventana de vidrio templado para mayor resistencia a las rayas.
•• La sección central puede quitarse fácilmente desde atrás; una sola persona puede instalarla sin necesidad de utilizar algún tipo de herramienta.
•• Puesta a tierra automática, ángulos para rack de acero chapado totalmente ajustables dentro de la sección central.
•• La sección de pared incluye orificios ciegos o placas pasacables para la entrada y organización de cables.
•• El modelo con placa pasacables permite la actualización y rápida instalación de cables preterminados o paneles de conexión precableados, sin necesidad de volver a terminar y probar dichos cables.
•• La sección central con cierre automático se traba en dos posiciones con la sección de pared.
•• Acceso delantero a todos los cerrojos (cerrojos laterales ocultos); el gabinete puede instalarse firmemente en esquinas.
•• Los costados con orificios de ventilación permiten la circulación cruzada de aire para mejorar la disipación del calor.
•• Los modelos de 28 pulg. de ancho incluyen un organizador vertical de cables.
•• Línea completa de accesorios ACCESSPLUS II con dos bisagras tipo 1

Especificaciones Gabinete ACCESSPLUS II con dos bisagras tipo 1

Puerta delantera (con ventana o sólida de acero)
•• Armazón de material compuesto (paneles superior e inferior moldeados por inyección con costados extruidos de material compuesto).
•• Puerta con abertura de 140 grados.
•• Bisagra reversible (izquierda o derecha) en campo.
•• Cerradura de cuarto de giro, con llave; incluye dos llaves.
•• La puerta con ventana es resistente a rayas; vidrio de seguridad templado de 1/4 pulg.
•• La puerta sólida tiene un inserto de acero calibre 16, con acabado en color negro al tono.

Sección central Gabinete ACCESSPLUS II con dos bisagras tipo 1

•• Acero soldado calibre 14.
•• Tapa superior sólida para evitar el ingreso de desechos que caen.
•• Costados ventilados (se pueden agregar ventiladores).
•• Un cerrojo automático conecta la sección central con la sección de pared.
•• La rampa de alineación automática une la sección central con la sección de pared.
•• La bisagra de alta resistencia, que une la sección central con la sección trasera mediante un perno de deslizamiento automático y liberación rápida, facilita la instalación del gabinete en la pared.

Ángulos de montaje en rack Gabinete ACCESSPLUS II con dos bisagras tipo 1

•• Acero calibre 12, chapado.
•• Orificios para montaje en racks de 19 pulg. con espaciado universal EIA.
•• Marcas para unidades de rack desde abajo hacia arriba.
•• Orificios roscados 10-32; incluye 20 tornillos de montaje.

Panel trasero para pared Gabinete ACCESSPLUS II con dos bisagras tipo 1

•• Acero soldado calibre 14.
•• Esquinas redondeadas; sin bordes filosos.
•• Disponible con orificios ciegos o placas pasacables.
•• Bases elevadas para montaje de accesorios.
•• Puntos para sujetar cables para la organización de cables.
•• Los orificios de montaje en forma de bocallave permiten el montaje de la sección de pared con sujetadores y facilitan la instalación.
•• Tres ojales para la entrada de cables.

Acabado Gabinete ACCESSPLUS II con dos bisagras tipo 1

Acero fosfatado recubierto con pintura poliéster pulverizada de bajo brillo, suavemente texturizada RAL 9005 de color negro. Hay otras opciones disponibles. Comuníquese con el centro de atención al cliente de Hoffman.
Boletín: DWDH1

ACCESSPLUS™ II Double -Hinge , Type 1
INDUSTRY STANDARDS
UL 508A; Type 1; File No. E61997
cUL Listed per CSA C22.2 No. 182.4; File No. E230874
EIA 310-D
NEMA/EEMAC Type 1
EIC 60529 IP20
Per BICSI TDMM Tenth edition, Chapter 7, Telecommunication Enclosures (TE)

APPLICATION

ACCESSPLUS™ II Cabinets provide security, equipment access, cooling and support for network and other 19-in. rack mount equipment. The cabinet has three components: front door, center section and wall section.

FEATURES

• Double-hinged for easy equipment access; center section provides 19-in. rack mounting per EIA universal spacing and is accessed through the front door or swing the center section away from the wall section for rear access
• Round corners; no sharp edges
• Front door has either a solid steel or hardened, tinted safetyglass window door for superior scratch resistance
• Center section easily removed from rear section; tool-less oneperson installation possible
• Self-grounding, plated steel rack angles fully adjustable within center section
• Wall section provides cable entry and cable management with knockouts or gland plates
• Gland plate model provides easy retrofit and fast installation and allows for pre-terminated cables or pre-wired patch panels; no need to re-terminate and test
• Self-locking center-to-wall section latches in two locations
• Front access to all latches (no exposed side latches); cabinet can be installed tightly in corners
• Vented sides provide cross flow ventilation to improve heat dissipation
• Vertical cable manager included in 28-in.-wide models
• A full line of accessories is available

SPECIFICATIONS

Front Door (window or solid steel)
• Composite frame (injection molded top and bottom with extruded composite sides)
• 140-degree opening door
• Field-reversible (left or right) hinge
• Quarter-turn key lock, two keys included
• Window door is scratch-resistant 1/4-in. tinted safety glass
• Solid door has 16 gauge steel insert with matching black finish

Center Section

• Welded 14 gauge steel
• Solid top of center sections provides protection against falling debris
• Ventilated sides (to which fans can be added)
• Self-latching closure connects center section to wall section
• Self-alignment ramp supports center section to wall section
• Heavy duty center-to-rear section hinge with quick-release selfretained hinge pin eases wall installation

Rack-Mounting Angles

• 12 gauge, plated steel
• EIA universal spaced 19-in. rack-mounting holes
• RU marked from bottom to top
• Tapped 10-32 holes, 20 mounting screws included

Rear Wall Section

• Welded 14 gauge steel
• Radius corners; no sharp edges
• Available with knockouts or gland plates
• Raised pads for accessory mounting
• Cable tie-down points for cable management
• Keyhole mounting holes allow wall section to be mounted over fasteners and eases installation
• Three cable-entry grommets

FINISH

Pretreated steel coated with RAL 9005 black light-textured, lowgloss polyester powder paint. Other finishes available contact Hoffman Customer Service.
Bulletin: DWDH1

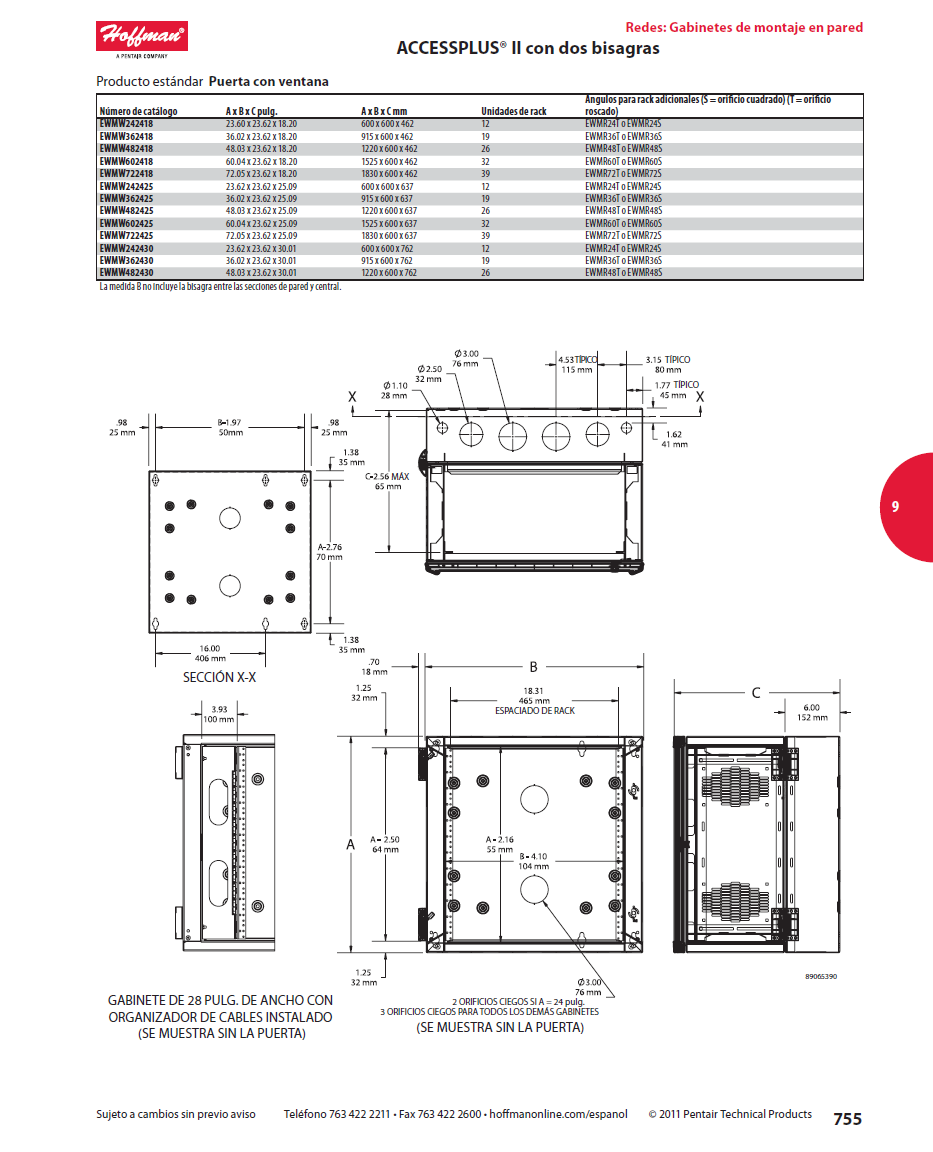

Numero de parte:

EWMW242418, EWMW362418, EWMW482418, EWMW602418, EWMW722418, EWMW242425, EWMW362425, EWMW482425, EWMW602425, EWMW722425, EWMW242430, EWMW362430, EWMW482430

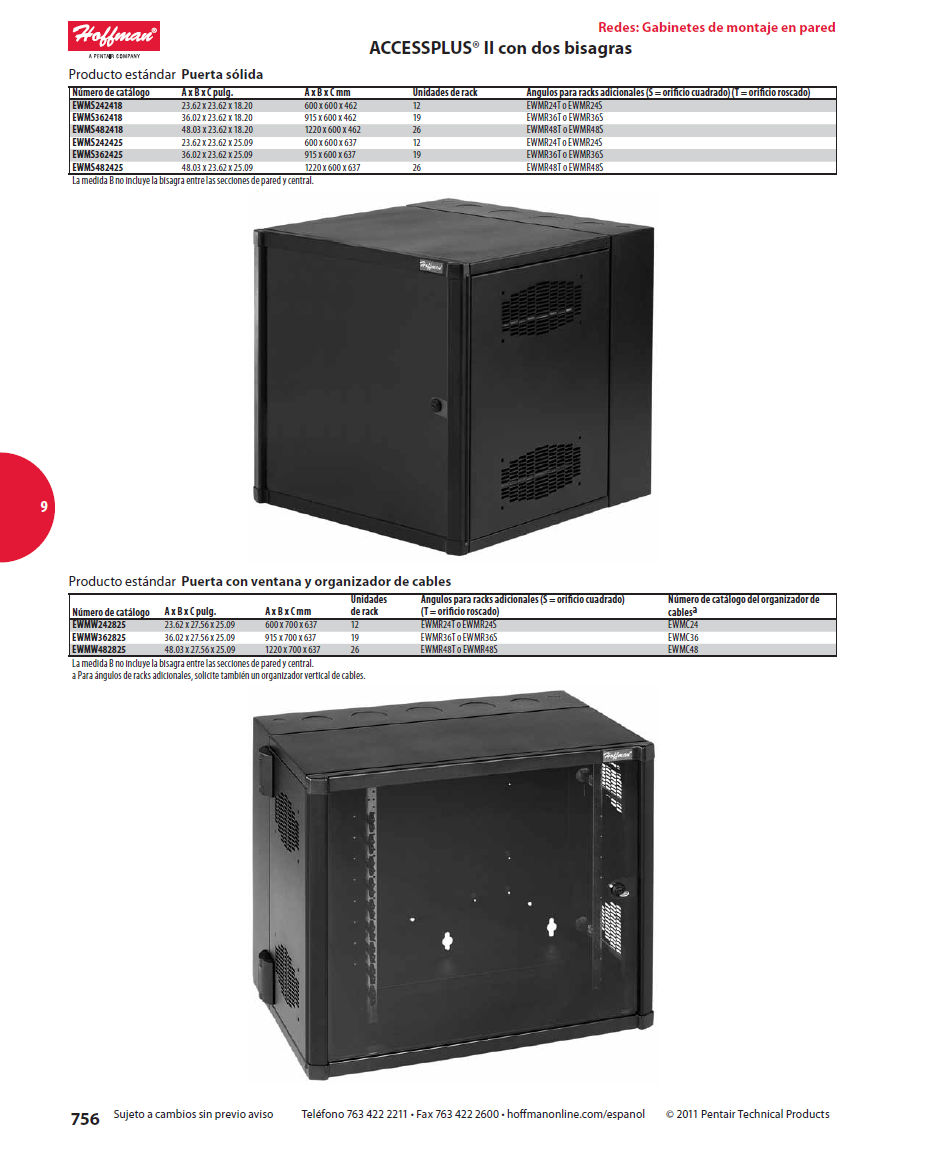

Numero de parte:

EWMS242418, EWMS362418, EWMS482418, EWMS242425, EWMS362425, EWMS482425

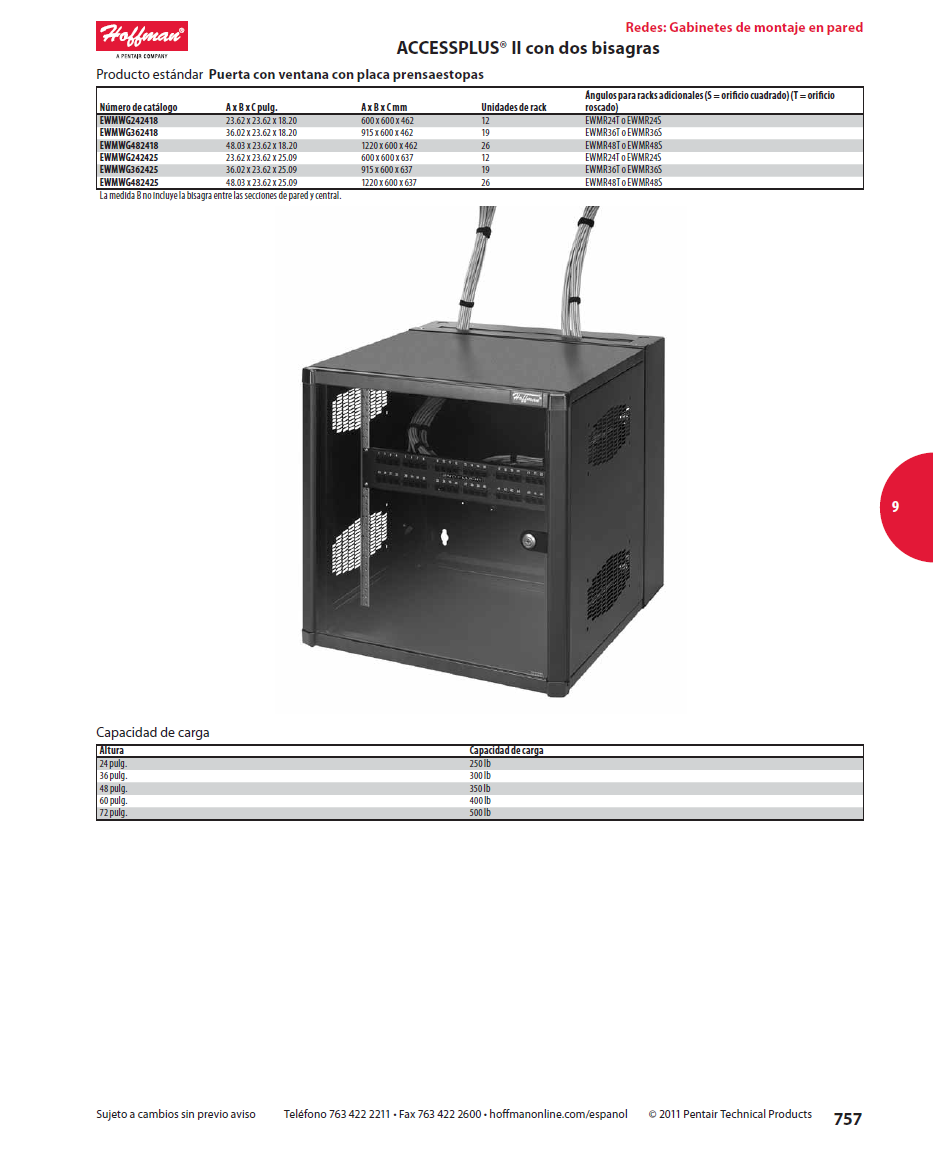

Numero de parte:

EWMWG242418, EWMWG362418, EWMWG482418, EWMWG242425, EWMWG362425, EWMWG482425

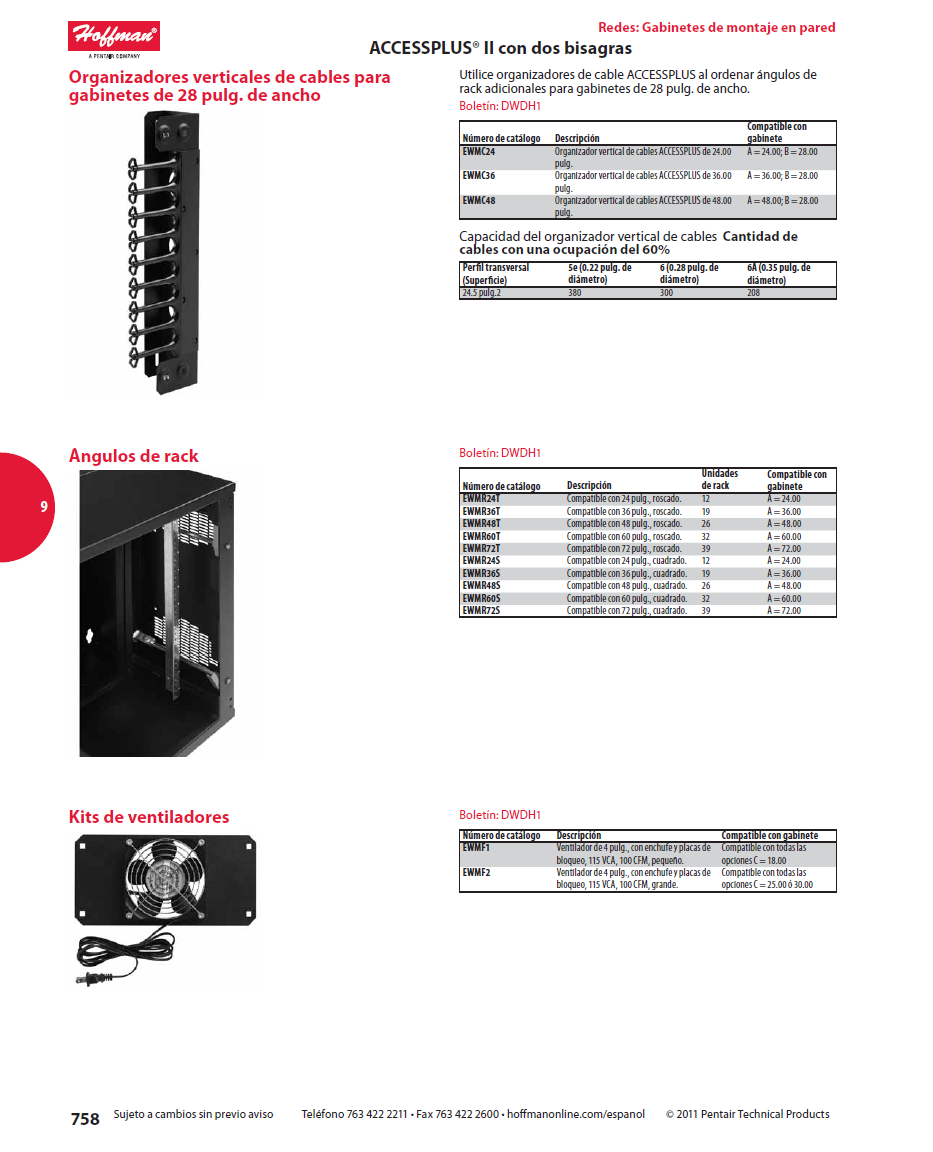

Organizadores verticales de cables para gabinetes de 28 pulg. de ancho
Utilice organizadores de cable ACCESSPLUS al ordenar ángulos de rack adicionales para gabinetes de 28 pulg. de ancho.
Boletín: DWDH1

Vertical Cable Managers for 28-in .-Wide Cabinet
Use ACCESSPLUS Cable Managers when ordering additional rack angles for 28-in.-wide cabinet.
Bulletin: DWDH1

Numero de parte:

EWMC24, EWMC36, EWMC48

Ángulos de rack

Rack Angles

Numero de parte:

EWMR24T, EWMR36T, EWMR48T, EWMR60T, EWMR72T, EWMR24S, EWMR36S, EWMR48S, EWMR60S, EWMR72S

Kits de ventiladores

Fan Kits

Numero de parte:

EWMF1, EWMF2

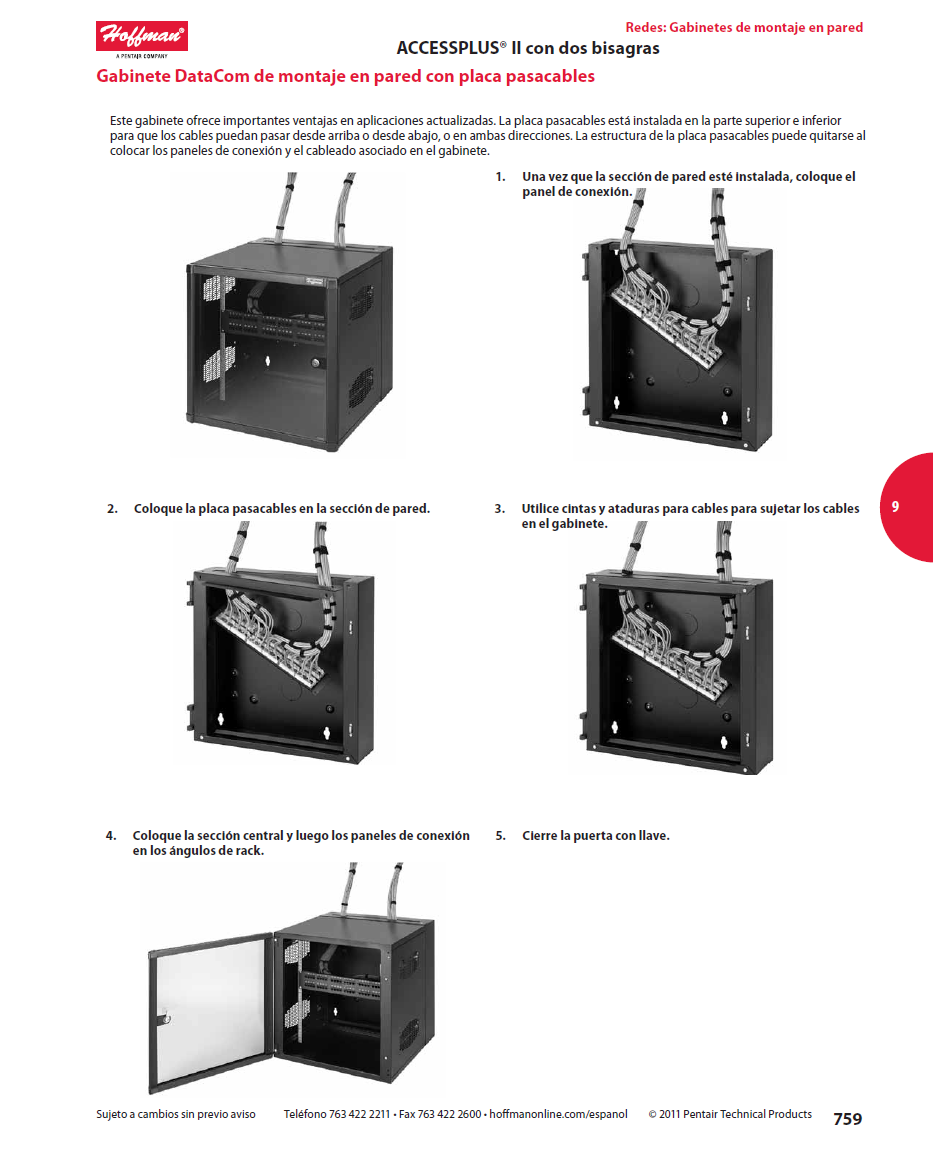

Gabinete para montaje en pared DataCom con aplicación de placa pasacables
Este gabinete ofrece importantes ventajas en aplicaciones actualizadas. La placa pasacables está instalada en la parte superior e inferior para que los cables puedan pasar desde arriba o desde abajo, o en ambas direcciones. La estructura de la placa pasacables puede quitarse al colocar los paneles de conexión y el cableado asociado en el gabinete.
