Gabinete contra Explosivos Hazardous Location Enclosures

Gabinete contra Explosivos

Hazardous Location Enclosures

SX7E644, SX7E664, SX7E666, SX7E864, SX7E866, SX7E883, SX7E884, SX7EAA6, SX7EC56, SX7EFC6, SX7EGC6, SX7EGC8, SX7EGE9, SX7EGF6, SX7EIC8, SX7EIIC, SX7EKK8, SX7EOCC, SX7EOF6, SX7ESG8, SX7ESGD, SX7EXCD

Gabinete contra Explosivos Hazardous Location Enclosures

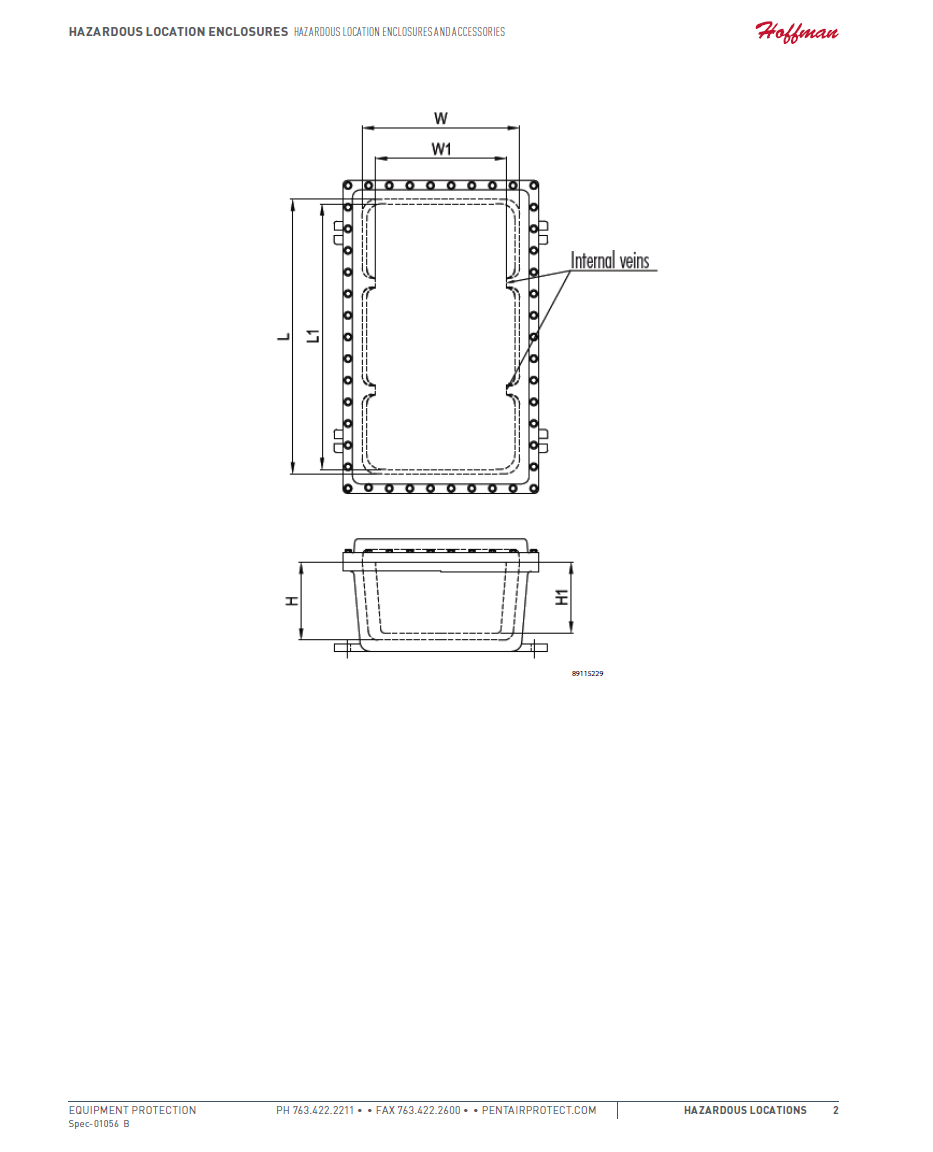

SX7 SERIES JUNCTION BOXES
INDUSTRY STANDARDS
UL1203
NEC 500 – 503
UL 886
NEMA 7, 9, 4X, 3
Certifications

Class I, Division 1 Group C, D
Class II Group E, F, G
Class III
Type 7, 9, 4X, 3
APPLICATION

SX7 series junction boxes are enclosures applicable for hazardous locations. They can be used as junction, pull and splice boxes as well as to enclosure electrical devices and instruments.
Applications can include components such as motor starters, circuit breakers, control stations, terminal blocks, pilot lights, switch racks and panelboards.

FEATURES

• Low copper aluminum alloy and stainless steel bolts and screws for corrosion resistance
• Gasket o-ring provides Type 4X rating
• Internal mounting panel
• Grey electrostatic polyester paint
• External earth screw
• NPT threads for rigid conduit
• Body and cover can be drilled and threaded according to customers’ specification

ACCESSORIES

• Glass windows of different diameters
• Breather drain
• Epoxy paint
BULLETIN: HL5U

Gabinete contra Explosivos Hazardous Location Enclosures SX7 CAJAS DE EMPALME SERIE

ESTÁNDARES DE LA INDUSTRIA Gabinete contra Explosivos Hazardous Location Enclosures

UL1203

NEC 500–503

UL 886

NEMA 7, 9, 4 X, 3

Certificaciones

Clase I, División 1 grupos C, D

Clase II Grupo E, F, G

Clase III

Tipo 7, 9, 4 X, 3

APLICACIÓN Gabinete contra Explosivos Hazardous Location Enclosures

Cajas de empalme serie sx7 son gabinetes aplicables para ubicacionespeligrosas. Puede ser utilizados como cruce, tire y cajas así como instrumentos ydispositivos eléctricos de la caja de empalme.

Las aplicaciones pueden incluir componentes tales como arrancadores demotor, interruptores, estaciones de control, bloques de terminales, luces piloto,interruptor de bastidores y tableros.

CARACTERÍSTICAS Gabinete contra Explosivos Hazardous Location Enclosures

• Aluminio de cobre de baja aleación y acero inoxidable pernos y tornillos deresistencia a la corrosión

• Empaque o-ring proporciona tipo 4 X calificación

• Panel de montaje interior

• Gris pintura poliester electrostática

• Tornillos de tierra externa

• Rosca NPT para tubo conduit rígido

• Cuerpo y cubierta pueden ser perforados y roscados según especificación delos clientes

ACCESORIOS Gabinete contra Explosivos Hazardous Location Enclosures

• Ventanas de vidrio de diferentes diámetros

• Drenaje de purga

• Pintura epoxi

BOLETÍN: HL5U

Y Manejamos Otros Gabinetes para Localidades Peligrosas ó Ubicaciones Peligrosas

Definitions – Hazardous Locations
Type 7
Enclosures are for use indoors in locations classified as Class I, Groups A, B, C, or D, as defined in the National Electrical Code. NEMA Standard 1-10-1979.
Type 8
Enclosures are for indoor or outdoor use in locations classified as Class I, Groups A, B, C, or D, as defined in the National Electrical Code. NEMA Standard 1-10-1979.
Type 9
Enclosures are for indoor use in locations classified as Class II, Groups E, F, or G as defined in the National Electrical Code. NEMA Standard 5-19-1986.
Type 10
Enclosures are constructed to meet the applicable requirements of the Mine Safety and Health Administration. NEMA Standard 1-10-1979.

Numero de parte Gabinete contra Explosivos Hazardous Location Enclosures :

SX7E644, SX7E664, SX7E666, SX7E864, SX7E866, SX7E883, SX7E884, SX7EAA6, SX7EC56, SX7EFC6, SX7EGC6, SX7EGC8, SX7EGE9, SX7EGF6, SX7EIC8, SX7EIIC, SX7EKK8, SX7EOCC, SX7EOF6, SX7ESG8, SX7ESGD, SX7EXCD
