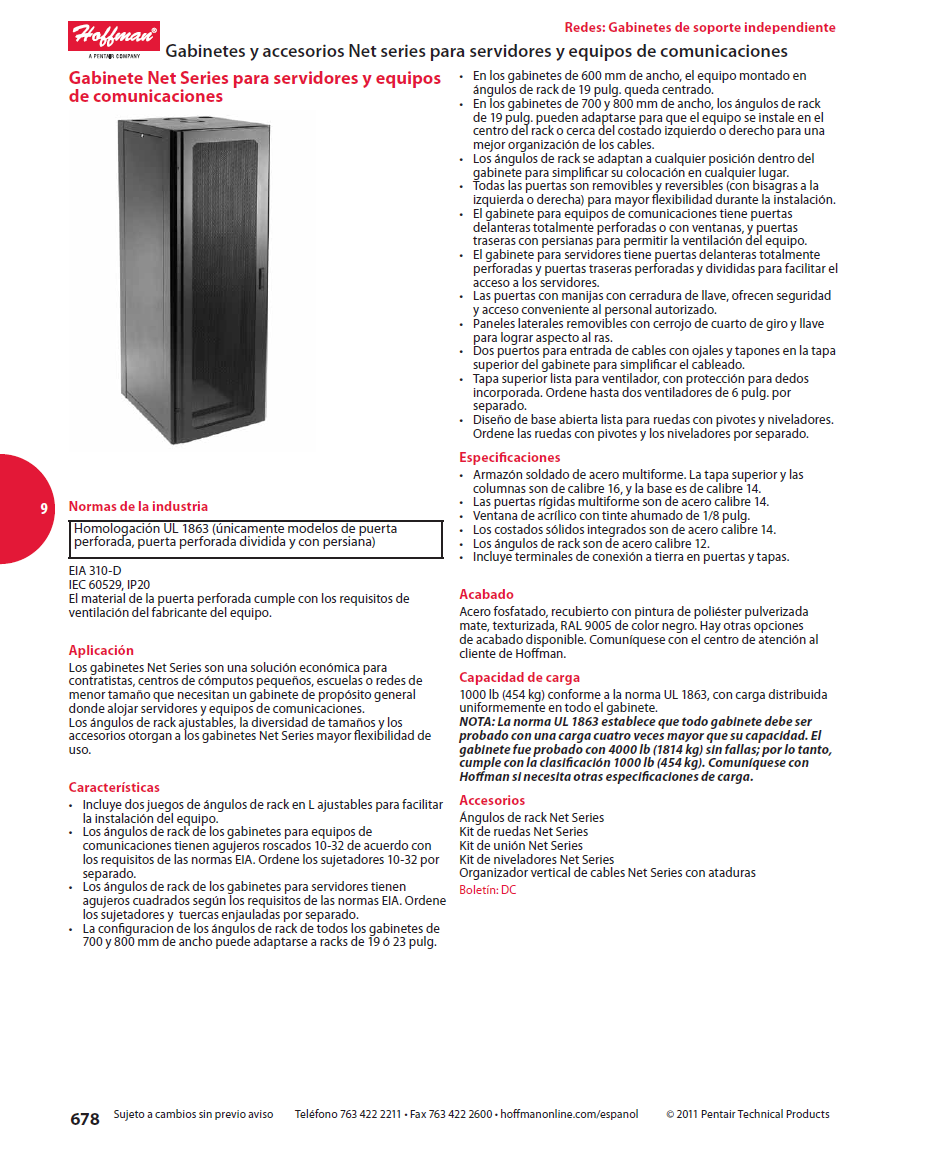

Gabinete Net Series para servidores y equipos de comunicaciones
Normas de la industria
Homologación UL 1863 (únicamente modelos de puerta perforada, puerta perforada dividida y con persiana)
EIA 310-D
IEC 60529, IP20
El material de la puerta perforada cumple con los requisitos de ventilación del fabricante del equipo.

Aplicación

Los gabinetes Net Series son una solución económica para contratistas, centros de cómputos pequeños, escuelas o redes de menor tamaño que necesitan un gabinete de propósito general donde alojar servidores y equipos de comunicaciones. Los ángulos de rack ajustables, la diversidad de tamaños y los accesorios otorgan a los gabinetes Net Series mayor flexibilidad de uso.

Características

•• Incluye dos juegos de ángulos de rack en L ajustables para facilitar la instalación del equipo.
•• Los ángulos de rack de los gabinetes para equipos de comunicaciones tienen agujeros roscados 10-32 de acuerdo con los requisitos de las normas EIA. Ordene los sujetadores 10-32 por separado.
•• Los ángulos de rack de los gabinetes para servidores tienen agujeros cuadrados según los requisitos de las normas EIA. Ordene los sujetadores y tuercas enjauladas por separado.
•• La configuracion de los ángulos de rack de todos los gabinetes de 700 y 800 mm de ancho puede adaptarse a racks de 19 ó 23 pulg.
•• En los gabinetes de 600 mm de ancho, el equipo montado en ángulos de rack de 19 pulg. queda centrado.
•• En los gabinetes de 700 y 800 mm de ancho, los ángulos de rack de 19 pulg. pueden adaptarse para que el equipo se instale en el centro del rack o cerca del costado izquierdo o derecho para una mejor organización de los cables.
•• Los ángulos de rack se adaptan a cualquier posición dentro del gabinete para simplificar su colocación en cualquier lugar.
•• Todas las puertas son removibles y reversibles (con bisagras a la izquierda o derecha) para mayor flexibilidad durante la instalación.
•• El gabinete para equipos de comunicaciones tiene puertas delanteras totalmente perforadas o con ventanas, y puertas traseras con persianas para permitir la ventilación del equipo.
•• El gabinete para servidores tiene puertas delanteras totalmente perforadas y puertas traseras perforadas y divididas para facilitar el acceso a los servidores.
•• Las puertas con manijas con cerradura de llave, ofrecen seguridad y acceso conveniente al personal autorizado.
•• Paneles laterales removibles con cerrojo de cuarto de giro y llave para lograr aspecto al ras.
•• Dos puertos para entrada de cables con ojales y tapones en la tapa superior del gabinete para simplificar el cableado.
•• Tapa superior lista para ventilador, con protección para dedos incorporada. Ordene hasta dos ventiladores de 6 pulg. por separado.
•• Diseño de base abierta lista para ruedas con pivotes y niveladores. Ordene las ruedas con pivotes y los niveladores por separado.

Especificaciones

•• Armazón soldado de acero multiforme. La tapa superior y las columnas son de calibre 16, y la base es de calibre 14.
•• Las puertas rígidas multiforme son de acero calibre 14.
•• Ventana de acrílico con tinte ahumado de 1/8 pulg.
•• Los costados sólidos integrados son de acero calibre 14.
•• Los ángulos de rack son de acero calibre 12.
•• Incluye terminales de conexión a tierra en puertas y tapas.

Acabado

Acero fosfatado, recubierto con pintura de poliéster pulverizada mate, texturizada, RAL 9005 de color negro. Hay otras opciones de acabado disponible. Comuníquese con el centro de atención al cliente de Hoffman.

Capacidad de carga
1000 lb (454 kg) conforme a la norma UL 1863, con carga distribuida uniformemente en todo el gabinete.
NOTA: La norma UL 1863 establece que todo gabinete debe ser probado con una carga cuatro veces mayor que su capacidad. El gabinete fue probado con 4000 lb (1814 kg) sin fallas; por lo tanto, cumple con la clasificación 1000 lb (454 kg). Comuníquese con Hoffman si necesita otras especificaciones de carga.

Accesorios

Ángulos de rack Net Series
Kit de ruedas Net Series
Kit de unión Net Series
Kit de niveladores Net Series
Organizador vertical de cables Net Series con ataduras
Boletín: DC

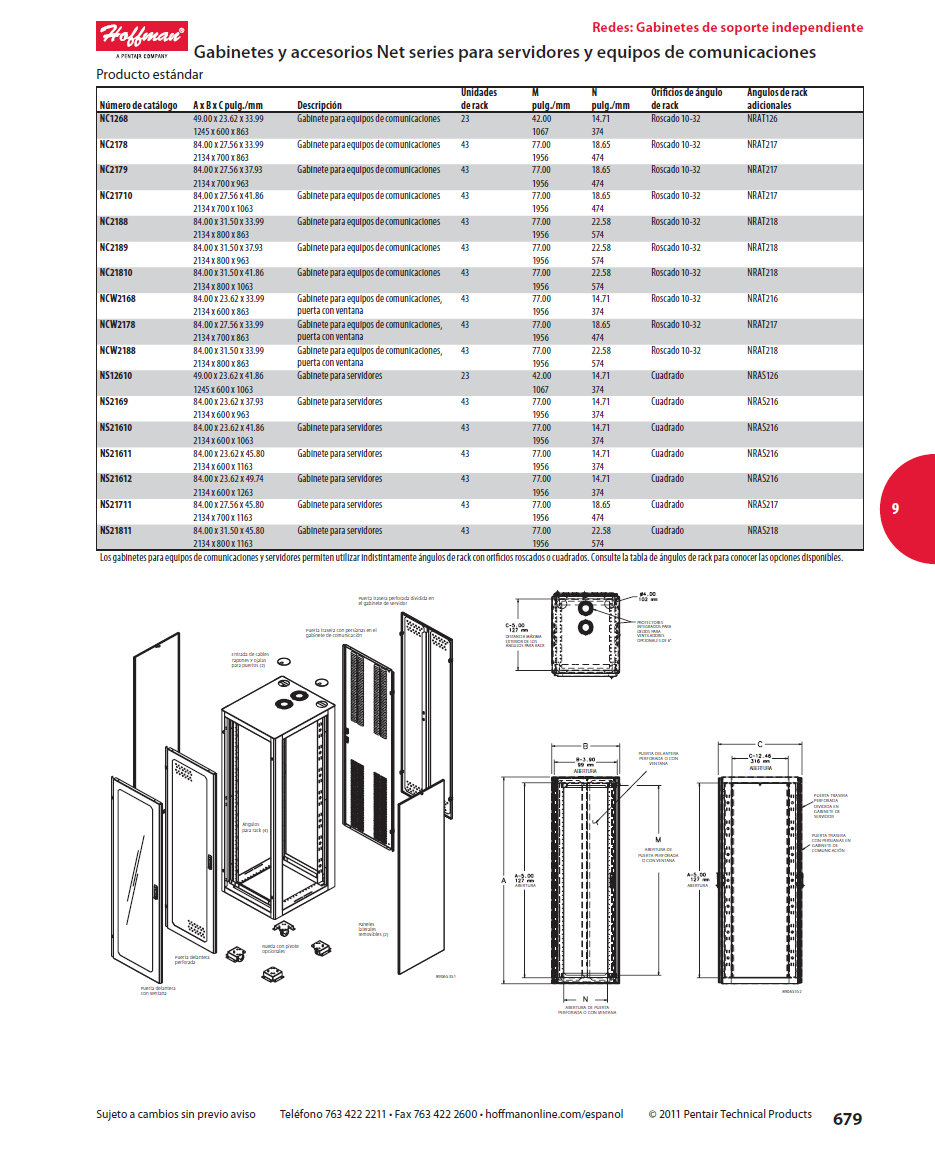

Numero de parte:

NC1268, NC2178, NC2179, NC21710, NC2188, NC2189, NC21810, NCW2168, NCW2178, NCW2188, NS12610, NS2169, NS21610, NS21611, NS21612, NS21711, NS21811

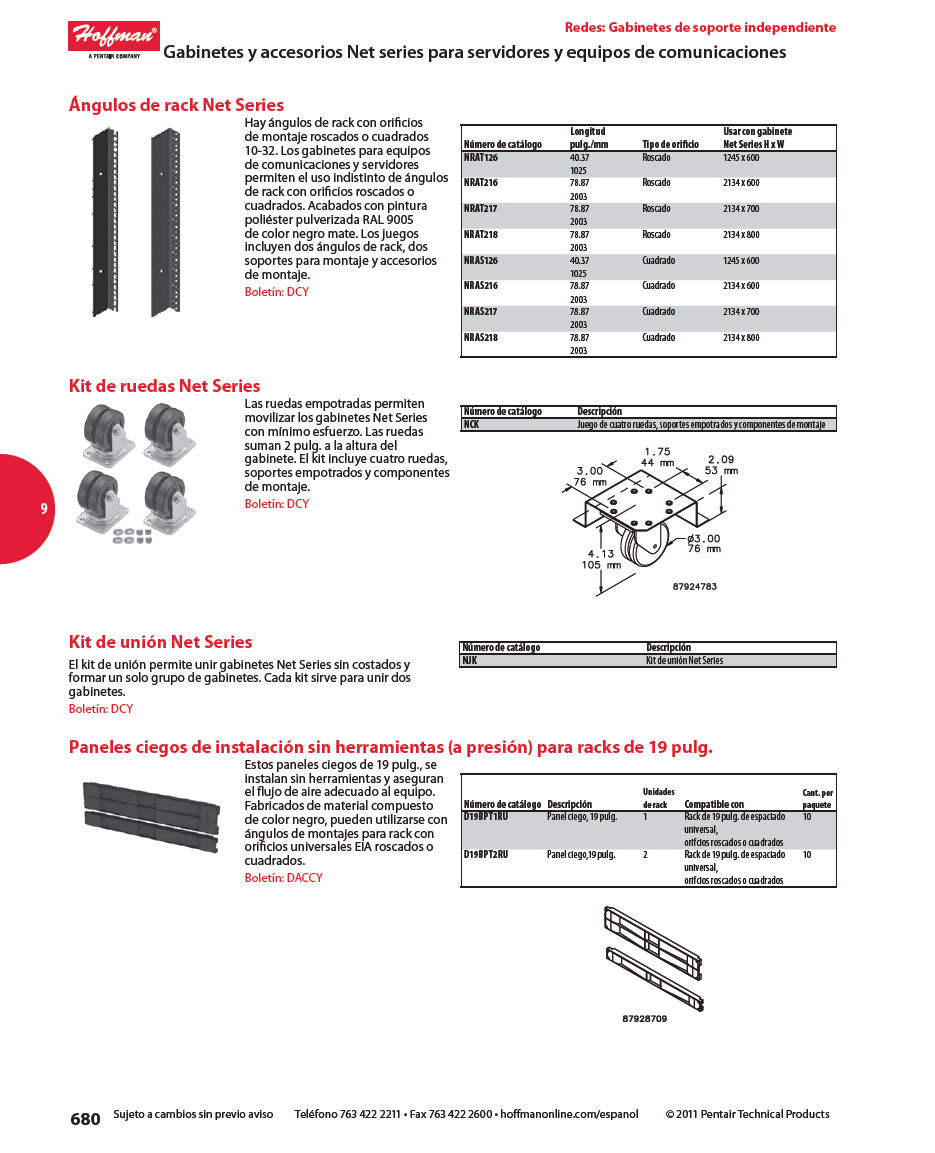

Ángulos de rack Net Series
Hay ángulos de rack con orificios de montaje roscados o cuadrados 10-32. Los gabinetes para equipos de comunicaciones y servidores permiten el uso indistinto de ángulos de rack con orificios roscados o cuadrados. Acabados con pintura poliéster pulverizada RAL 9005 de color negro mate. Los juegos incluyen dos ángulos de rack, dos soportes para montaje y accesorios de montaje.
Boletín: DCY

Numero de parte:

NRAT126, NRAT216, NRAT217, NRAT218, NRAS126, NRAS216, NRAS217, NRAS218

Kit de ruedas Net Series
Las ruedas empotradas permiten movilizar los gabinetes Net Series con mínimo esfuerzo. Las ruedas suman 2 pulg. a la altura del gabinete. El kit incluye cuatro ruedas, soportes empotrados y componentes de montaje.
Boletín: DCY

Numero de parte:

NCK

Kit de unión Net Series
El kit de unión permite unir gabinetes Net Series sin costados y formar un solo grupo de gabinetes. Cada kit sirve para unir dos gabinetes.
Boletín: DCY

Numero de parte:

NJK

Paneles ciegos de instalación sin herramientas (a presión) para racks de 19 pulg.
Estos paneles ciegos de 19 pulg., se instalan sin herramientas y aseguran el flujo de aire adecuado al equipo. Fabricados de material compuesto de color negro, pueden utilizarse con ángulos de montajes para rack con orificios universales EIA roscados o cuadrados.
Boletín: DACCY

Numero de parte:

D19BPT1RU, D19BPT2RU

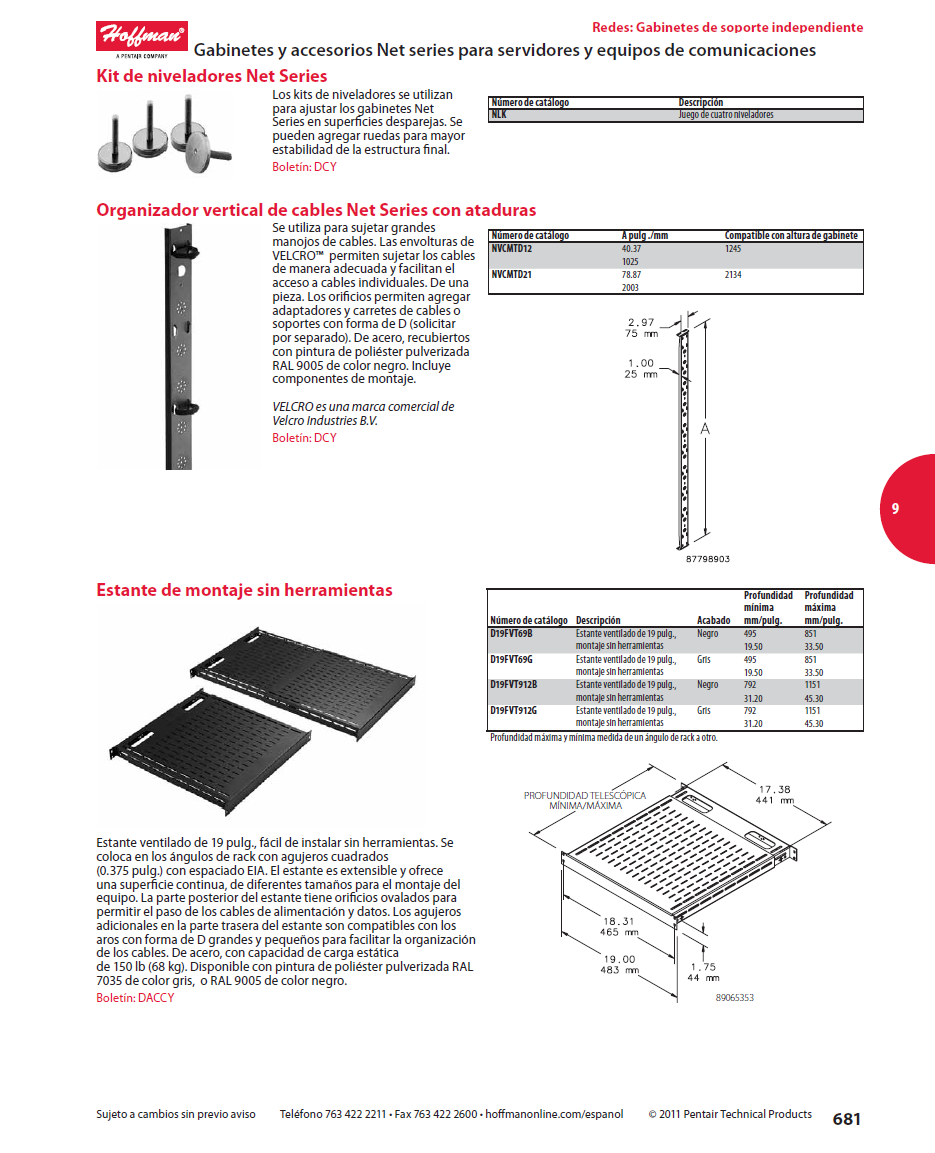

Kit de niveladores Net Series
Los kits de niveladores se utilizan para ajustar los gabinetes Net Series en superficies desparejas. Se pueden agregar ruedas para mayor estabilidad de la estructura final.
Boletín: DCY

Numero de parte:

NLK

Organizador vertical de cables Net Series con ataduras
Se utiliza para sujetar grandes manojos de cables. Las envolturas de VELCRO™ permiten sujetar los cables de manera adecuada y facilitan el acceso a cables individuales. De una pieza. Los orificios permiten agregar adaptadores y carretes de cables o soportes con forma de D (solicitar por separado). De acero, recubiertos con pintura de poliéster pulverizada RAL 9005 de color negro. Incluye componentes de montaje. VELCRO es una marca comercial de Velcro Industries B.V.
Boletín: DCY

Numero de parte:

NVCMTD12, NVCMTD21

Estante de montaje sin herramientas
Estante ventilado de 19 pulg., fácil de instalar sin herramientas. Se coloca en los ángulos de rack con agujeros cuadrados (0.375 pulg.) con espaciado EIA. El estante es extensible y ofrece una superficie continua, de diferentes tamaños para el montaje del equipo. La parte posterior del estante tiene orificios ovalados para permitir el paso de los cables de alimentación y datos. Los agujeros adicionales en la parte trasera del estante son compatibles con los aros con forma de D grandes y pequeños para facilitar la organización de los cables. De acero, con capacidad de carga estática de 150 lb (68 kg). Disponible con pintura de poliéster pulverizada RAL 7035 de color gris, o RAL 9005 de color negro.
Boletín: DACCY

Numero de parte:

D19FVT69B, D19FVT69G, D19FVT912B, D19FVT912G

Gabinete Net Series para servidores y equipos de comunicaciones |

Net Series Communication and Server Cabinet
INDUSTRY STANDARDS
UL 1863 Listed (perforated, split perforated and louvered door models only)
EIA 310-D
IEC 60529, IP20
Perforated door material meets equipment manufacturer
ventilation requirements
APPLICATION
Net Series Cabinets are an economical solution for contractors, small computer rooms, schools or smaller networks that require a general-purpose cabinet to house servers and communication equipment. Multiple sizes, adjustable rack angles and accessories give Net Series Cabinets wide application flexibility.

FEATURES

• Includes two sets of adjustable L-shaped rack angles for convenient equipment mounting
• Rack angles on communication cabinets have tapped 10-32 holes per EIA standards. Order 10-32 fasteners separately.
• Rack angles on server cabinets have square holes per EIA standards. Order fasteners and cage nuts separately.
• Rack angle settings on all 700- and 800-mm wide cabinets can accommodate either 19- or 23-in. rack spacing
• In 600-mm wide cabinets, equipment mounted on 19-in. rack angles is centered
• In 700- and 800-mm wide cabinets, 19-in. rack angles can be set to center equipment or to mount equipment next to the left or the right side for improved cable management
• Rack angles infinitely positionable within the cabinet for easy adjustment to desired position
• All doors are field removable and reversible with left or right hinging for installation flexibility
• Communication cabinet has fully perforated or window front and louvered rear doors for equipment ventilation
• Server cabinet has fully perforated front and split rear perforated doors for easy access to servers
• Doors have key-locking handles that provide security with convenient access for authorized personnel
• Removable side panels with quarter-turn key-locking latch are inset for flush appearance
• Two cable entry ports with caps and grommets on cabinet top for wiring ease
• Fan-ready top with integral finger guard. Order up to two 6-in. fans separately.
• Caster- and leveler-ready open base design. Order casters and levelers separately.

SPECIFICATIONS

• Some models available with or without sides
• Welded multi-formed steel frame. The top and columns are 16 gauge; base is 14 gauge.
• Multi-formed rigid doors are 14 gauge steel
• Window made of 1/8-in. smoke-tinted acrylic
• Formed solid sides are 14 gauge steel
• Rack angles are 12 gauge steel
• Ground studs provided on doors and covers

FINISH

Pretreated steel coated with RAL 9005 black textured low-gloss
polyester powder paint. Other finishes available—contact Hoffman
Customer Service.
LOAD RATING

1000 lb. (454 kg) per UL 1863 with load evenly distributed in enclosure
NOTE: UL 1863 requires that the cabinet be tested with a load four times the rating. The cabinet was tested to 4000 lb. (1814 kg) without failure to meet the 1000 lb. (454 kg) rating. Contact Hoffman if other loading specifications are required.

ACCESSORIES

Net Series Rack Angles
Net Series Caster Kit
Net Series Leveler Kit
Net Series Joining Kit
Net Series Tool-less (Snap-in) Blanking Panels for 19-in. Racks
Net Series Vertical Tie-Down Cable Manager
Net Series Tool-less Shelf
Bulletin: DC

Numero de parte:

NC1268, NC2178, NC2179, NC21710, NC2188, NC2189, NC21810, NCW2168, NCW2178, NCW2188, NS12610, NS2169, NS21610, NS21611, NS21612, NS21711, NS21811

Net Series Rack Angles
Rack angles are available with either 10-32 tapped or square mounting holes. Communication and server cabinets can use either tapped-hole or square-hole rack angles. Finish is RAL 9005 black, low-gloss smooth polyester powder paint. Shipped in sets of two with two mounting brackets and mounting hardware.
Bulletin: DCY

Number of part:

NRAT126, NRAT216, NRAT217, NRAT218, NRAS126, NRAS216, NRAS217, NRAS218

Net Series Caster Kit
These recessed ball-bearing casters allow Net Series Cabinet repositioning with a minimal effort. Casters add 2 in. to height of cabinet. Kit includes four casters, recessed brackets and mounting hardware.
Bulletin: DCY

Number of part:

NCK

Net Series Leveler Kit
Leveler Kits allow adjustment of Net Series Cabinets for uneven floors. Can be used with casters to stabilize final installation.
Bulletin: DCY

Number of part:

NLK

Tool -less (Snap -in ) Blanking Panels for 19-in . Racks
These Tool-less 19-in. Blanking Panels provide easy tool-less installation and ensure proper airflow to equipment. Made of black composite material and can be used with tapped or square EIA universal spaced rack mounting angles.
Bulletin: DACCY

Number of part:

D19BPT1RU, D19BPT2RU

Net Series Vertical Tie -Down Cable Manager
Hold larger cable bundles securely. VELCRO™ Cable Wraps provide convenient cable fastening and easy access to individual cables. One piece design. Holes provided for addition of cable transitions, spools, or D-Rings (order separately). Made of steel coated with RAL 9005 black polyester powder paint. Includes mounting hardware. VELCRO is a trademark of Velcro Industries B.V.
Bulletin: DCY

Number of part:

NVCMTD12, NVCMTD21

Tool -less Shel f
An easy-to-install tool-less vented 19-in. shelf. Mounts onto rack angles that have EIA-spaced square holes (.375 in.). Shelf slides open and provides a variable-sized, continuous surface for equipment. Back of shelf has oval cutouts for power and data cables. Accessory hole patterns at back of shelf fit small and large D-rings to help manage cable. Made of steel with a 150 lb. (68 kg) static load rating. Available with RAL 9005 black or RAL 7035 gray polyester powder coat finish.
Bulletin: DACCY

Number of part:

D19FVT69B, D19FVT69G, D19FVT912B, D19FVT912G
