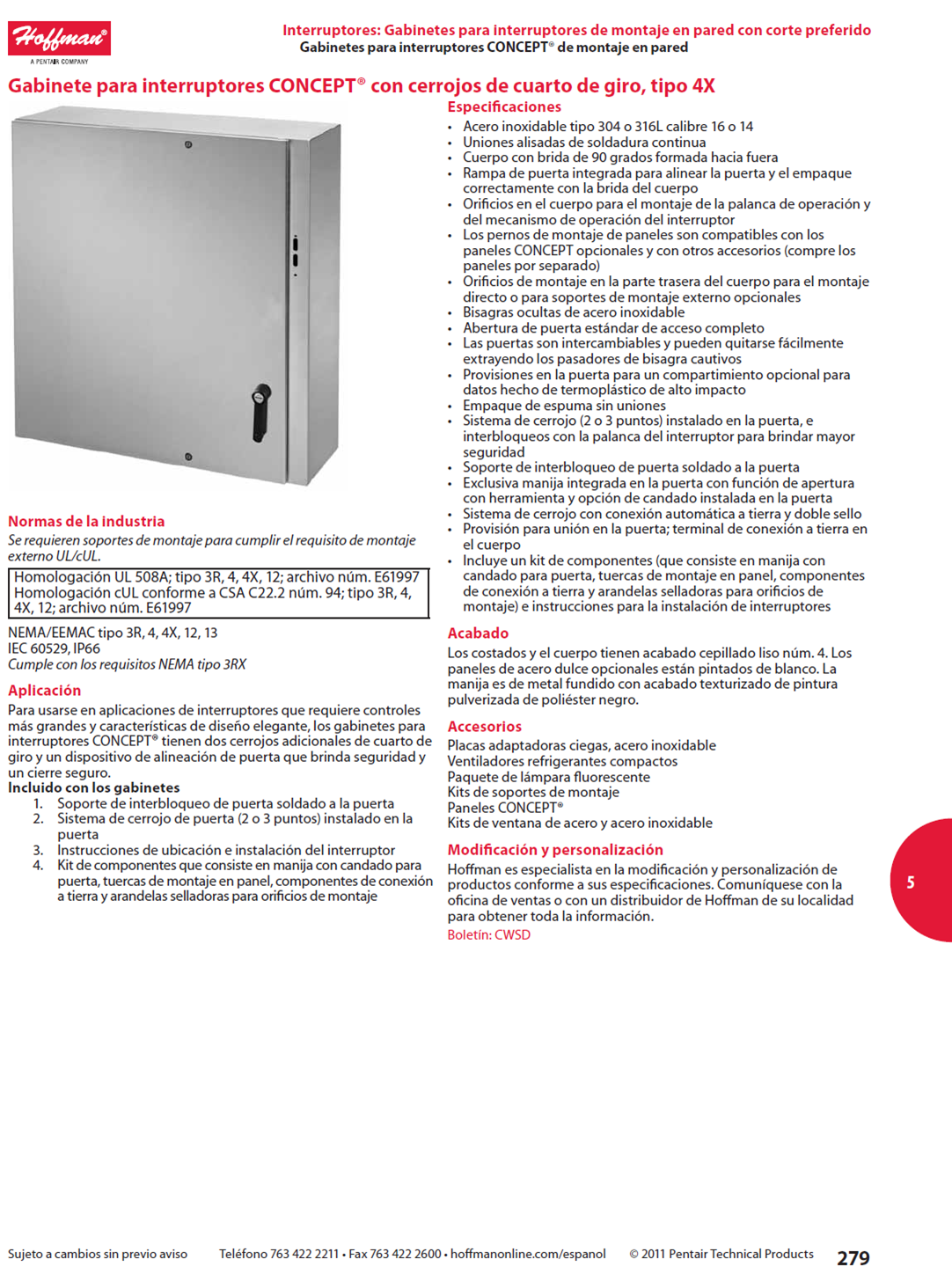

Gabinete para interruptores CONCEPT con cerrojos

Gabinete para interruptores CONCEPT con cerrojos de cuarto de giro tipo 4X

CDSC36328SSR, CDSC423212SSR, CDSC423812SSR, CDSC483812SSR, CDSCCDS603812SSR.

CDSC36328SSR, CDSC423212SSR, CDSC423812SSR, CDSC483812SSR, CDSCCDS603812SSR.

Gabinete para interruptores CONCEPT con cerrojos

Aplicación

Para usarse en aplicaciones de interruptores que requiere controles más grandes y características de diseño elegante, los gabinetes para interruptores CONCEPT™ tienen dos cerrojos adicionales de cuarto de giro y un dispositivo de alineación de puerta que brinda seguridad y un cierre seguro.
Incluido con los gabinetes
1. Soporte de interbloqueo de puerta soldado a la puerta
2. Sistema de cerrojo de puerta (2 o 3 puntos) instalado en la puerta
3. Instrucciones de ubicación e instalación del interruptor
4. Kit de componentes que consiste en manija con candado para puerta, tuercas de montaje en panel, componentes de conexión a tierra y arandelas selladoras para orificios de montaje

Especificaciones: Gabinete para interruptores CONCEPT con cerrojos

• Acero inoxidable tipo 304 o 316L calibre 16 o 14
• Uniones alisadas de soldadura continua
• Cuerpo con brida de 90 grados formada hacia fuera
• Rampa de puerta integrada para alinear la puerta y el empaque correctamente con la brida del cuerpo
• Orificios en el cuerpo para el montaje de la palanca de operación y del mecanismo de operación del interruptor
• Los pernos de montaje de paneles son compatibles con los paneles CONCEPT opcionales y con otros accesorios (compre los paneles por separado)
• Orificios de montaje en la parte trasera del cuerpo para el montaje directo o para soportes de montaje externo opcionales
• Bisagras ocultas de acero inoxidable
• Abertura de puerta estándar de acceso completo
• Las puertas son intercambiables y pueden quitarse fácilmente extrayendo los pasadores de bisagra cautivos
• Provisiones en la puerta para un compartimiento opcional para datos hecho de termoplástico de alto impacto
• Empaque de espuma sin uniones
• Sistema de cerrojo (2 o 3 puntos) instalado en la puerta, e interbloqueos con la palanca del interruptor para brindar mayor seguridad
• Soporte de interbloqueo de puerta soldado a la puerta
• Exclusiva manija integrada en la puerta con función de apertura con herramienta y opción de candado instalada en la puerta
• Sistema de cerrojo con conexión automática a tierra y doble sello
• Provisión para unión en la puerta; terminal de conexión a tierra en el cuerpo
• Incluye un kit de componentes (que consiste en manija con candado para puerta, tuercas de montaje en panel, componentes de conexión a tierra y arandelas selladoras para orificios de montaje) e instrucciones para la instalación de interruptores

Acabado

Los costados y el cuerpo tienen acabado cepillado liso núm. 4. Los paneles de acero dulce opcionales están pintados de blanco. La manija es de metal fundido con acabado texturizado de pintura pulverizada de poliéster negro.

Normas de la industria

Se requieren soportes de montaje para cumplir el requisito de montaje externo UL/cUL.

NEMA/EEMAC tipo 3R, 4, 4X, 12, 13
IEC 60529, IP66
Cumple con los requisitos NEMA tipo 3RX

Accesorios: Gabinete para interruptores CONCEPT con cerrojos

Placas adaptadoras ciegas, acero inoxidable
Ventiladores refrigerantes compactos
Paquete de lámpara fluorescente
Kits de soportes de montaje
Paneles CONCEPT™
Kits de ventana de acero y acero inoxidable

Modificación y personalización

Hoffman es especialista en la modificación y personalización de productos conforme a sus especificaciones. Comuníquese con la oficina de ventas o con un distribuidor de Hoffman de su localidad para obtener toda la información.

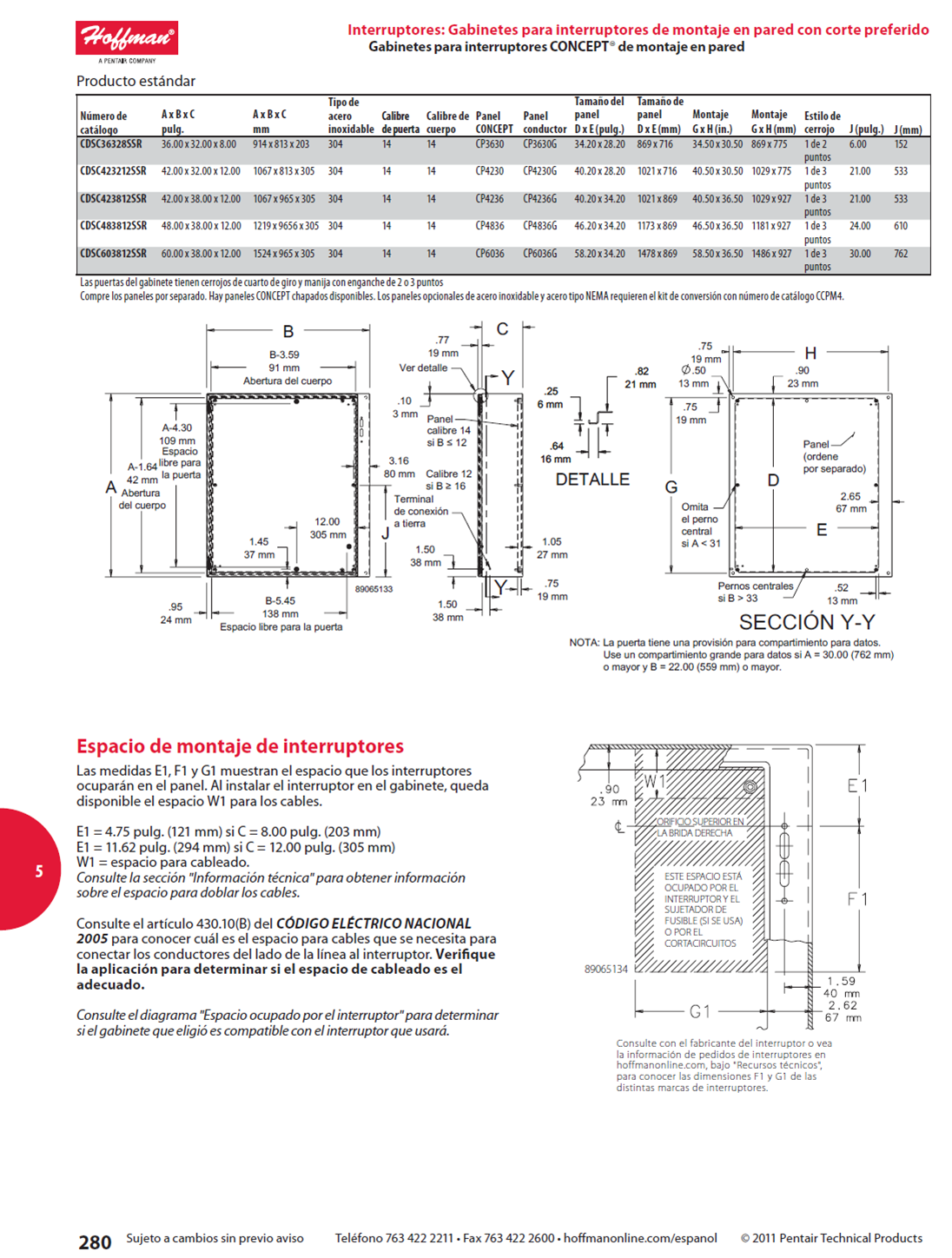

Numero de parte: Gabinete para interruptores CONCEPT con cerrojos

CDSC36328SSR, CDSC423212SSR, CDSC423812SSR, CDSC483812SSR, CDSCCDS603812SSR.

Interruptores: Gabinetes para interruptores de montaje en pared con corte preferido
