Gabinetes modulares y accesorios PROLINE DD

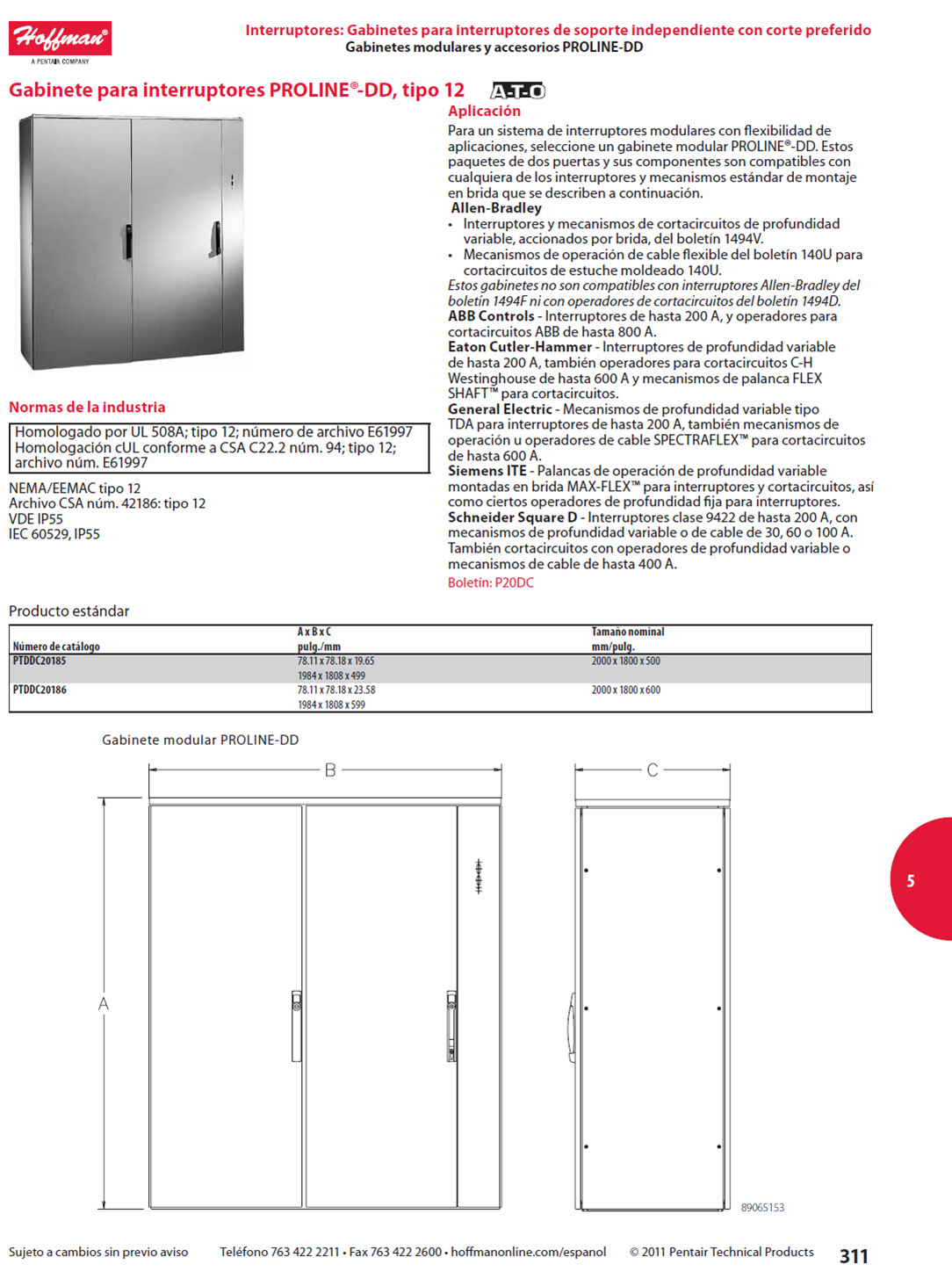

Gabinete para interruptores PROLINE DD tipo 12

Aplicación

Para un sistema de interruptores modulares con flexibilidad de aplicaciones, seleccione un gabinete modular PROLINE®-DD. Estos paquetes de dos puertas y sus componentes son compatibles con cualquiera de los interruptores y mecanismos estándar de montaje en brida que se describen a continuación.
Allen-Bradley
• Interruptores y mecanismos de cortacircuitos de profundidad variable, accionados por brida, del boletín 1494V.
• Mecanismos de operación de cable flexible del boletín 140U para cortacircuitos de estuche moldeado 140U.
Estos gabinetes no son compatibles con interruptores Allen-Bradley del boletín 1494F ni con operadores de cortacircuitos del boletín 1494D.
ABB Controls Interruptores de hasta 200 A, y operadores para cortacircuitos ABB de hasta 800 A.
Eaton Cutler-Hammer Interruptores de profundidad variable de hasta 200 A, también operadores para cortacircuitos C-H Westinghouse de hasta 600 A y mecanismos de palanca FLEX SHAFT™ para cortacircuitos.
General Electric Mecanismos de profundidad variable tipo TDA para interruptores de hasta 200 A, también mecanismos de operación u operadores de cable SPECTRAFLEX™ para cortacircuitos de hasta 600 A.
Siemens ITE Palancas de operación de profundidad variable montadas en brida MAX-FLEX™ para interruptores y cortacircuitos, así como ciertos operadores de profundidad fija para interruptores.
Schneider Square D Interruptores clase 9422 de hasta 200 A, con mecanismos de profundidad variable o de cable de 30, 60 o 100 A. También cortacircuitos con operadores de profundidad variable o mecanismos de cable de hasta 400 A.

Normas de la industria

Gabinete para interruptores PROLINE DD tipo 12

NEMA/EEMAC tipo 12
Archivo CSA núm. 42186: tipo 12
VDE IP55
IEC 60529, IP55

Numerode parte

PTDDC2018S, PTDDC20186.

Gabinete para interruptores PROLINE DD tipo 12

Interruptores: Gabinetes para interruptores de soporte independiente con corte preferido
