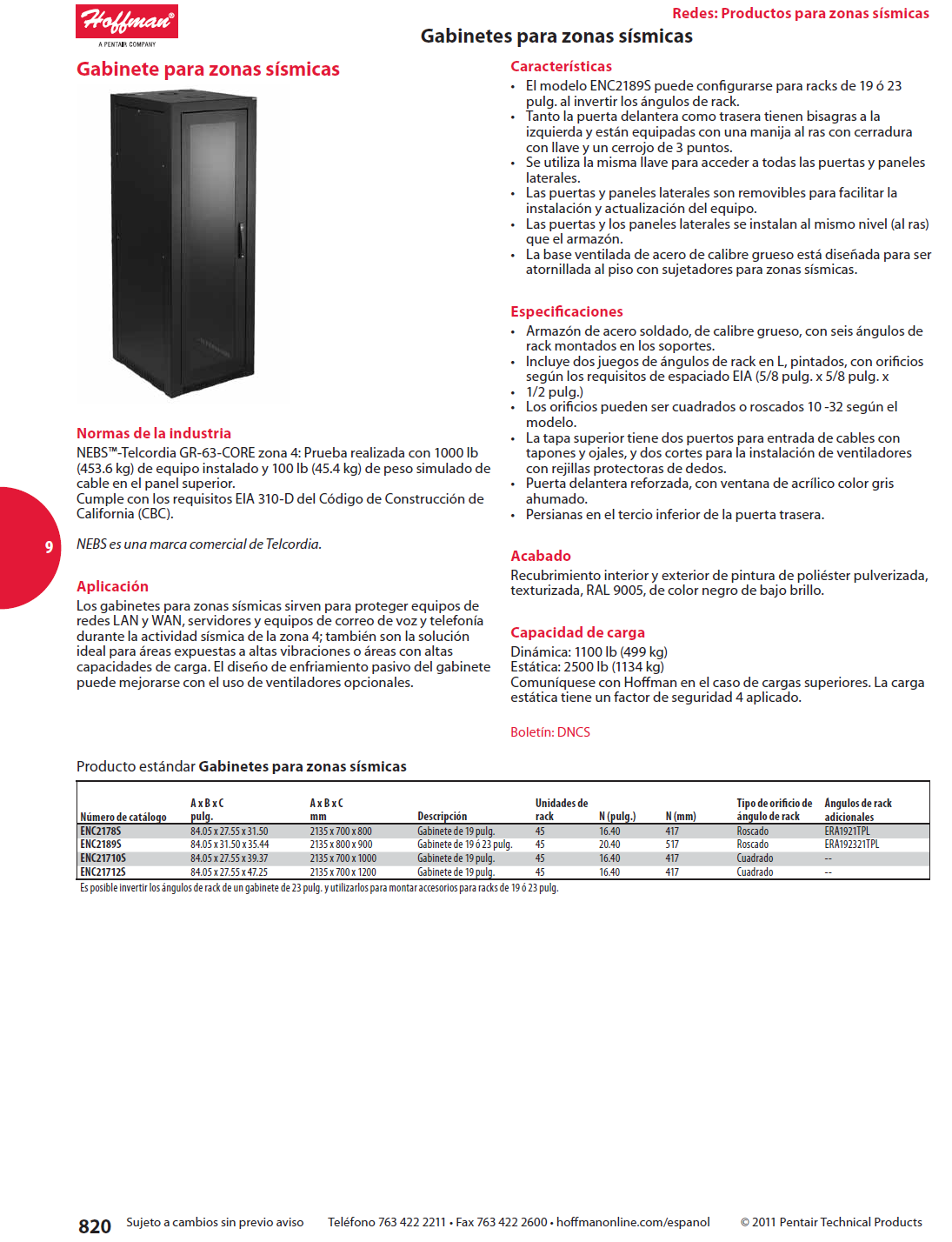

Gabinete para zonas sismicas

ENC2178S, ENC2189S, ENC21710S, ENC21712S

Gabinete para zonas sismicas

Contactenos en: www.innovative.com.mx Tel: (664) 621 33 36 / 621 30 09 ventas@innovative.com.mx, ,soporte@innovative.com.mx, Innovative Trade Center Tijuana, B. C. Distribuimos en toda la republica

Normas de la industria
NEBS™-Telcordia GR-63-CORE zona 4: Prueba realizada con 1000 lb
(453.6 kg) de equipo instalado y 100 lb (45.4 kg) de peso simulado de
cable en el panel superior.
Cumple con los requisitos EIA 310-D del Código de Construcción de
California (CBC).
NEBS es una marca comercial de Telcordia.
Aplicación
Los gabinetes para zonas sísmicas sirven para proteger equipos de
redes LAN y WAN, servidores y equipos de correo de voz y telefonía
durante la actividad sísmica de la zona 4; también son la solución
ideal para áreas expuestas a altas vibraciones o áreas con altas
capacidades de carga. El diseño de enfriamiento pasivo del gabinete
puede mejorarse con el uso de ventiladores opcionales.
Características
•• El modelo ENC2189S puede configurarse para racks de 19 ó 23
pulg. al invertir los ángulos de rack.
•• Tanto la puerta delantera como trasera tienen bisagras a la
izquierda y están equipadas con una manija al ras con cerradura
con llave y un cerrojo de 3 puntos.
•• Se utiliza la misma llave para acceder a todas las puertas y paneles
laterales.
•• Las puertas y paneles laterales son removibles para facilitar la
instalación y actualización del equipo.
•• Las puertas y los paneles laterales se instalan al mismo nivel (al ras)
que el armazón.
•• La base ventilada de acero de calibre grueso está diseñada para ser
atornillada al piso con sujetadores para zonas sísmicas.
Especificaciones
•• Armazón de acero soldado, de calibre grueso, con seis ángulos de
rack montados en los soportes.
•• Incluye dos juegos de ángulos de rack en L, pintados, con orificios
según los requisitos de espaciado EIA (5/8 pulg. x 5/8 pulg. x
•• 1/2 pulg.)
•• Los orificios pueden ser cuadrados o roscados 10 -32 según el
modelo.
•• La tapa superior tiene dos puertos para entrada de cables con
tapones y ojales, y dos cortes para la instalación de ventiladores
con rejillas protectoras de dedos.
•• Puerta delantera reforzada, con ventana de acrílico color gris
ahumado.
•• Persianas en el tercio inferior de la puerta trasera.
Acabado
Recubrimiento interior y exterior de pintura de poliéster pulverizada,
texturizada, RAL 9005, de color negro de bajo brillo.
Capacidad de carga
Dinámica: 1100 lb (499 kg)
Estática: 2500 lb (1134 kg)
Comuníquese con Hoffman en el caso de cargas superiores. La carga
estática tiene un factor de seguridad 4 aplicado.

No. Parte: Gabinete para zonas sismicas

ENC2178S, ENC2189S, ENC21710S, ENC21712S

Gabinete para zonas sismicas
