Gabinete PROTEK de montaje en pared de dos bisagras certificacion UL y NEMA tipo 4 o 12

Gabinete PROTEK de montaje en pared de dos bisagras

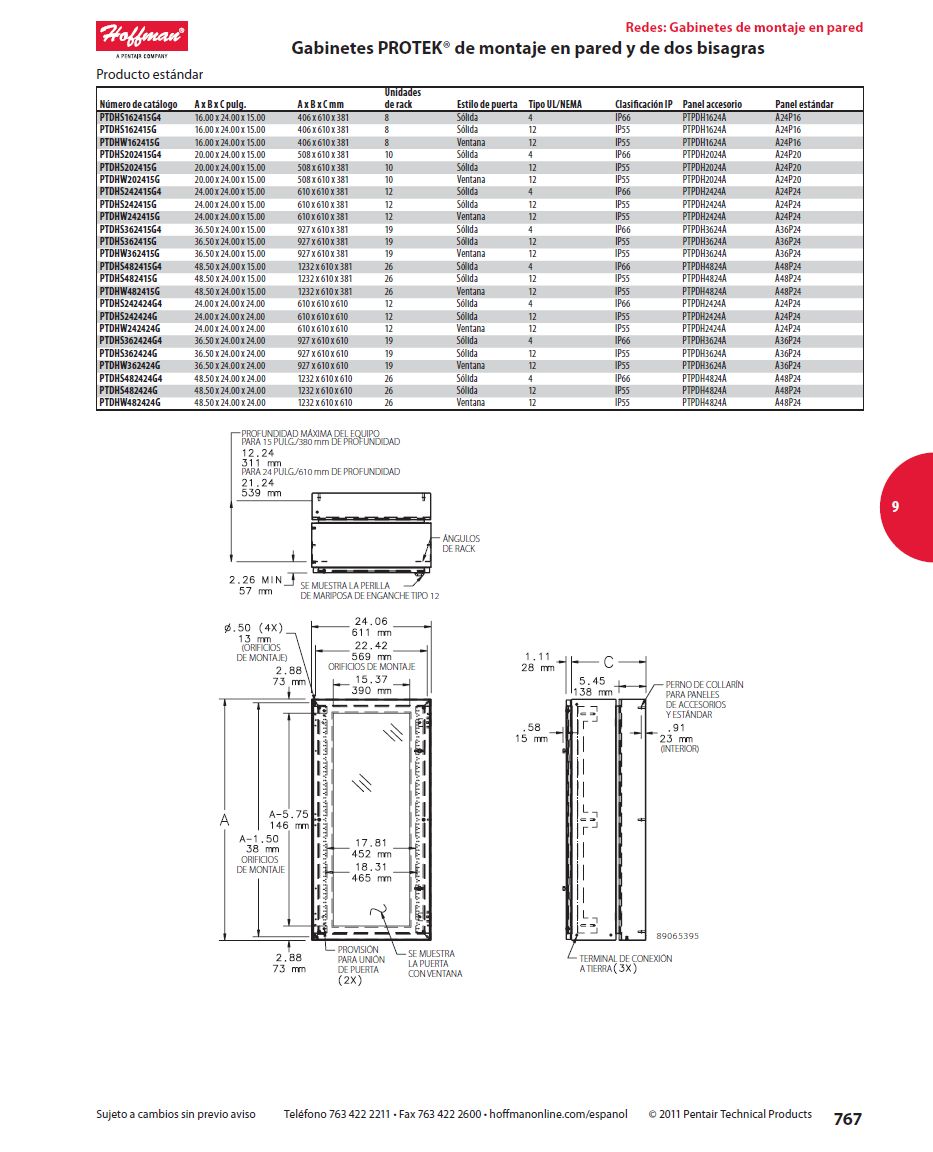

PTDHS162415G4, PTDHS162415G, PTDHW162415G, PTDHS202415G4, PTDHS202415G, PTDHW202415G, PTDHS242415G4, PTDHS242415G, PTDHW242415G, PTDHS362415G4, PTDHS362415G, PTDHW362415G, PTDHS482415G4, PTDHS482415G, PTDHW482415G, PTDHS242424G4, PTDHS242424G, PTDHW242424G, PTDHS362424G4, PTDHS362424G, PTDHW362424G, PTDHS482424G4, PTDHS482424G, PTDHW482424G

Gabinete PROTEK de montaje en pared de dos bisagras

PROTEK con dos bisagras certificacion UL y NEMA tipo 4 o 12
Normas de la industria
Homologación UL 508A; tipo 4 ó 12; archivo núm. E619967.
Homologación cUL conforme a CSA C22.2 núm. 94; tipo 4 ó 12;
archivo núm. E61997.
NEMA/EEMAC: Tipo 4 ó 12.
IEC 60529, IP66 o IP55.
Aplicación
Los gabinetes PROTEK® con dos bisagras se utilizan en entornos húmedos y sucios para proteger los equipos; pueden instalarse en la pared o en un poste. Hay modelos disponibles con bisagras reversibles (derecha o izquierda), el gabinete se abre para facilitar el mantenimiento del equipo y permitir su instalación.

Gabinete PROTEK de montaje en pared de dos bisagras

Características PROTEK con dos bisagras certificacion UL y NEMA tipo 4 o 12

•• Los gabinetes tipo 12 tienen puertas sólidas o con ventanas y una perilla de mariposa con dos llaves para cierre. Ofrecen seguridad y comodidad en aplicaciones en el interior.
•• Los gabinetes tipo 4 tienen puertas sólidas y un cerrojo de cuarto de giro al que se le puede agregar un candado. Ofrecen opciones de operación y cierre en aplicaciones bajo techo y a la intemperie.
•• La puerta sólida brinda total protección tanto física como visual.
•• La puerta con ventana, con vidrio de seguridad resistente a rayas, permite el monitoreo del equipo sin abrir la puerta para reducir la contaminación.
•• Dos bisagras para facilitar el acceso al equipo.
•• Acceso desde el frente a la bisagra central del cuerpo y a los cerrojos de la sección trasera.
•• El exclusivo cerrojo de montaje sin herramientas se abre fácilmente; tiene un cierre seguro y automático.
•• El cerrojo en la parte delantera de la puerta elimina la necesidad de acceder a los costados para abrir los cerrojos de la puerta o de la sección trasera.
•• Los costados sin cerrojo permiten instalar el costado del gabinete firmemente en una esquina.
•• El cuerpo y la puerta están completamente soldados y conectados a tierra para brindar durabilidad y buen aspecto durante mucho tiempo.
•• El empaque de espuma sin uniones alrededor de la puerta evita el ingreso de aire desde el exterior y resiste la acción de los productos químicos; no es absorbente.
•• Incluye un juego de ángulos de rack ajustables con orificios roscados.
•• Ángulos de rack opcionales con orificios cuadrados para mayor flexibilidad durante el montaje del equipo.
•• Los ángulos de rack están chapados y conectados a tierra por cuestiones de durabilidad y seguridad.
•• La parte trasera del gabinete incluye pernos de collarín para el montaje de paneles accesorios.
•• Los paneles adicionales que se utilizan para montar accesorios adicionales en la parte trasera del gabinete incluyen puntos para sujetar cables y orificios precortados.
•• Clasificación Plenum para uso en zonas de intercambio de aire.
•• Las modificaciones disponibles incluyen pintura de distintos colores, orificios y cortes y tamaños personalizados.

Especificaciones Gabinete PROTEK de montaje en pared de dos bisagras

•• Puertas y cuerpo de acero calibre 14.
•• Incluye pernos tanto en la puerta como en el cuerpo para unión y puesta a tierra.
•• Tipo 4 modelos tienen dos cierres exteriores secundaria.
•• Ángulos de rack roscados 10-32 según las normas EIA; de acero chapado calibre 12 y con conexión automática a tierra.
•• Ventana transparente, de 0.25 pulg., con vidrio de seguridad resistente a los impactos y a las rayas.
•• La ventana opcional de policarbonato (sin clasificación Plenum) puede instalarse tanto en fábrica como en campo. Comuníquese con el centro de atención al cliente de Hoffman si desea que la ventana sea instalada en la fábrica.
•• Incluye 20 tornillos 10-32.

Acabado Gabinete PROTEK de montaje en pared de dos bisagras

Acero fosfatado recubierto con pintura poliéster pulverizada de bajo brillo, texturizada, RAL 7035 de color gris claro. Hay otras opciones de acabado disponible. Comuníquese con el centro de atención al cliente de Hoffman.

Clasificación de carga

ALTURA CLASIFICACIÓN
16.00 (pulg.) 100 lb (45.4 kg)
20.00 (pulg.) 100 lb (45.4 kg)
24.00 (pulg.) 100 lb (45.4 kg)
36.00 (pulg.) 125 lb (56.7 kg)
48.00 (pulg.) 175 lb (79.4 kg)

Accesorios Gabinete PROTEK de montaje en pared de dos bisagras

Paneles accesorios para gabinete PROTEK con dos bisagras certificacion UL y NEMA tipo 4 o 12
Ángulos de rack PROTEK®
Boletín: DWS12

PROTEK™ Double -Hinge d, UL an d NEMA Type 4, 4X or 12
INDUSTRY STANDARDS Gabinete PROTEK de montaje en pared de dos bisagras
UL 508A Listed; File Number E61997
cUL Listed per CSA C22.2 No. 94; File Number E619967
Solid Door: Type 4 and 12
Window Door: Type 12
Solid Door, Stainless Steel: Type 4, 4X and 12
NEMA / EEMAC: Type 4, 4X or 12
IEC 60529, IP66 or IP55

APPLICATION

PROTEK Double-Hinged cabinets are an excellent, off-the-shelf choice for mounting 19-in. rack, panel-mounted devices or other electronic equipment. The cabinets are designed to provide both front and rear access to 19-in. rack-mounted equipment. They provide protection against water, dirt, corrosive agents and other contaminants. PROTEK is an excellent choice for applications where space is at a premium and the only option is wall mounting. PROTEK comes in a broad range of sizes, materials and configurations to meet many demanding applications.

FEATURES

• Front and rear access to 19-in. rack equipment provided by three-part design: door, center section and wall section
• Solid door provides complete physical and visual protection
• Window door, made of scratch-resistant safety glass, provides visual monitoring of internal equipment while maintaining
equipment protection
• All seams are fully welded and ground smooth
• Doors, center section and wall section are provided with ground studs to facilitate proper bonding and grounding of the cabinet
• Premium seamless, foam-in-place gasket prevents contaminants from entering the cabinet
• Keylocking wing knob is included on painted steel cabinet, providing access control to the cabinet; two keys are included with each cabinet
• Stainless steel cabinet is provided with a quarter-turn slotted latch
• One set of plated, self-grounding, tapped 10-32 rack angles per EIA universal spacing standards, which can be adjusted frontto- back, is provided with each center section of the cabinet; additional tapped- or square-hole rack angles can be added to the cabinet to provide additional mounting
• Wall section welded panel studs which accommodate standard panels (steel and wood available), can be ordered separately
• On 28-in. (700 mm) wide enclosures, a 4-in. vertical cable manager with composite fingers is provided on hinge side of
cabinet

SPECIFICATIONS

• Doors made of 16 gauge; center and wall sections made of 14 gauge steel. Stainless steel enclosures made from Type 304 stainless steel
• Window made of .25-in. thick, scratch- and impact-resistant safety glass
• Rack angles made of plated 12 gauge steel
• M6 ground studs on door, center and wall sections are masked from paint
• Twenty 10-32 screws included with cabinet
• Foam-in-place gasket made of durable polyurethane

FINISH

• Pretreated steel coated with RAL 7035 light-gray, low-gloss, lightly textured polyester powder paint
• Stainless steel is provided with a smooth-grain finish

LOAD RATING

Center hinged section:
Height Maximum Load Rating
16 in. 175 lb./79.4 kg
24 in. 250 lb./113.4 kg
36 in. 300 lb./136.1 kg
48 in. 350 lb./158.8 kg
60 in. 400 lb./181.4 kg

ACCESSORIES

Locks and handles
Panels (steel and wood)
Grounding kits
Power Distribution Units (PDUs)
Rack angles
Bulletin: DWDH2

Numero de parte:

PTDHS162415G4, PTDHS162415G, PTDHW162415G, PTDHS202415G4, PTDHS202415G, PTDHW202415G, PTDHS242415G4, PTDHS242415G, PTDHW242415G, PTDHS362415G4, PTDHS362415G, PTDHW362415G, PTDHS482415G4, PTDHS482415G, PTDHW482415G, PTDHS242424G4, PTDHS242424G, PTDHW242424G, PTDHS362424G4, PTDHS362424G, PTDHW362424G, PTDHS482424G4, PTDHS482424G, PTDHW482424G
