Gabinete PROTEK de montaje en pared y aire acondicionado

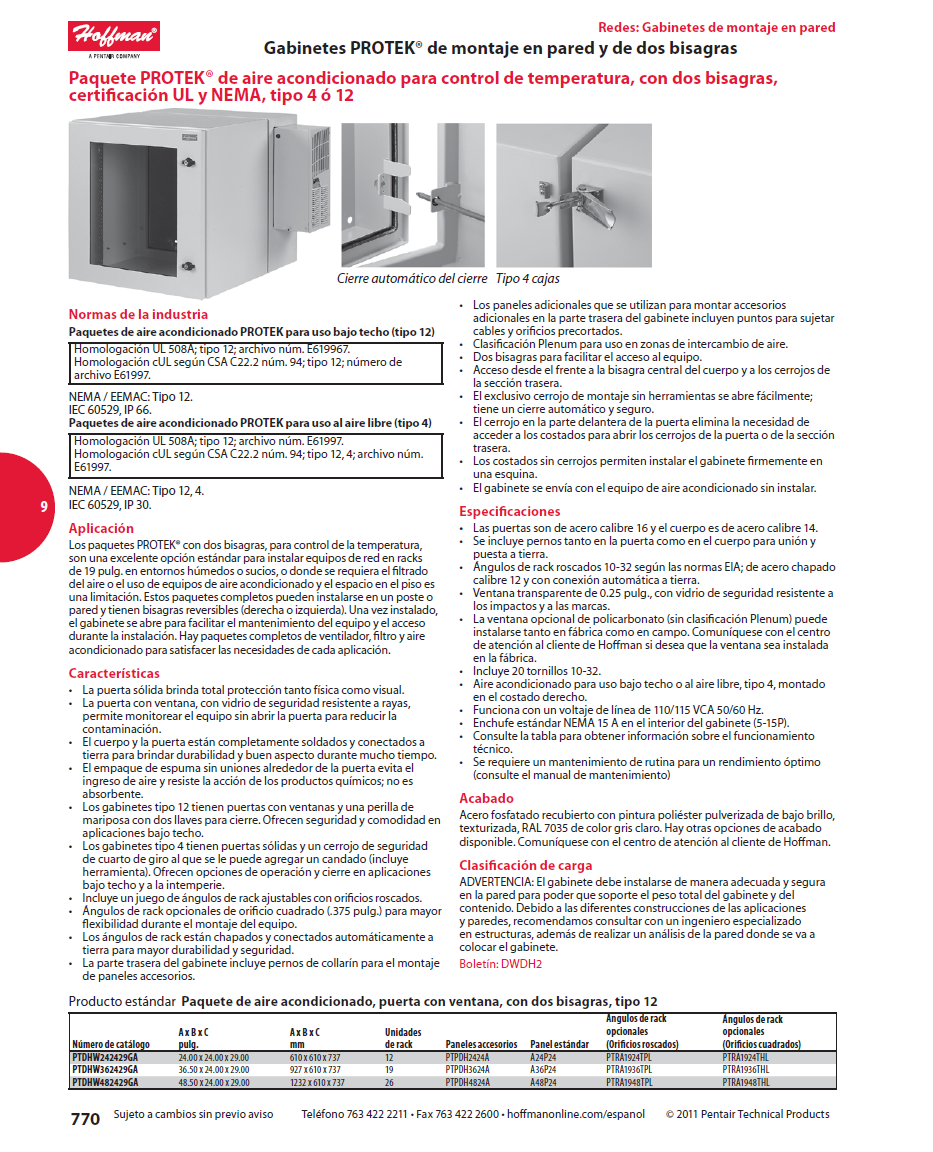

Aplicación Paquete PROTEK de aire acondicionado para control de temperatura
Los paquetes PROTEK® con dos bisagras, para control de la temperatura, son una excelente opción estándar para instalar equipos de red en racks de 19 pulg. en entornos húmedos o sucios, o donde se requiera el filtrado del aire o el uso de equipos de aire acondicionado y el espacio en el piso es una limitación. Estos paquetes completos pueden instalarse en un poste o pared y tienen bisagras reversibles (derecha o izquierda). Una vez instalado, el gabinete se abre para facilitar el mantenimiento del equipo y el acceso durante la instalación. Hay paquetes completos de ventilador, filtro y aire acondicionado para satisfacer las necesidades de cada aplicación. Paquete PROTEK® de aire acondicionado para control de temperatura

Gabinete PROTEK de montaje en pared y aire acondicionado

Características Paquete PROTEK de aire acondicionado para control de temperatura

•• La puerta sólida brinda total protección tanto física como visual.
•• La puerta con ventana, con vidrio de seguridad resistente a rayas, permite monitorear el equipo sin abrir la puerta para reducir la contaminación.
•• El cuerpo y la puerta están completamente soldados y conectados a tierra para brindar durabilidad y buen aspecto durante mucho tiempo.
•• El empaque de espuma sin uniones alrededor de la puerta evita el ingreso de aire y resiste la acción de los productos químicos; no es absorbente.
•• Los gabinetes tipo 12 tienen puertas con ventanas y una perilla de mariposa con dos llaves para cierre. Ofrecen seguridad y comodidad en aplicaciones bajo techo.
•• Los gabinetes tipo 4 tienen puertas sólidas y un cerrojo de seguridad de cuarto de giro al que se le puede agregar un candado (incluye herramienta). Ofrecen opciones de operación y cierre en aplicaciones bajo techo y a la intemperie.
•• Incluye un juego de ángulos de rack ajustables con orificios roscados.
•• Ángulos de rack opcionales de orificio cuadrado (.375 pulg.) para mayor flexibilidad durante el montaje del equipo.
•• Los ángulos de rack están chapados y conectados automáticamente a tierra para mayor durabilidad y seguridad.
•• La parte trasera del gabinete incluye pernos de collarín para el montaje de paneles accesorios.
•• Los paneles adicionales que se utilizan para montar accesorios adicionales en la parte trasera del gabinete incluyen puntos para sujetar cables y orificios precortados.
•• Clasificación Plenum para uso en zonas de intercambio de aire.
•• Dos bisagras para facilitar el acceso al equipo.
•• Acceso desde el frente a la bisagra central del cuerpo y a los cerrojos de la sección trasera.
•• El exclusivo cerrojo de montaje sin herramientas se abre fácilmente; tiene un cierre automático y seguro.
•• El cerrojo en la parte delantera de la puerta elimina la necesidad de acceder a los costados para abrir los cerrojos de la puerta o de la sección trasera.
•• Los costados sin cerrojos permiten instalar el gabinete firmemente en una esquina.
•• El gabinete se envía con el equipo de aire acondicionado sin instalar.

Gabinete PROTEK de montaje en pared y aire acondicionado

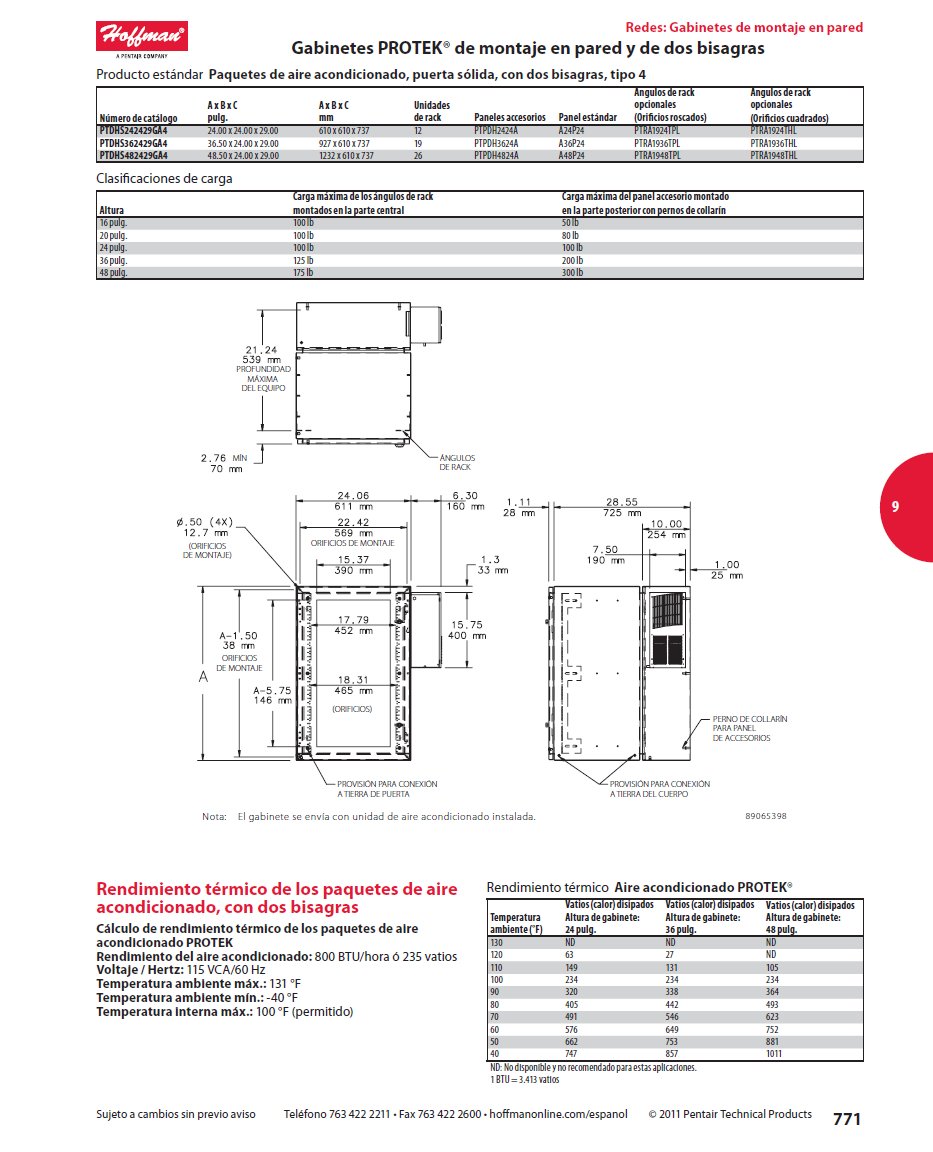

Especificaciones Paquete PROTEK de aire acondicionado para control de temperatura

•• L as puertas son de acero calibre 16 y el cuerpo es de acero calibre 14.
•• Se incluye pernos tanto en la puerta como en el cuerpo para unión y puesta a tierra.
•• Ángulos de rack roscados 10-32 según las normas EIA; de acero chapado calibre 12 y con conexión automática a tierra.
•• Ventana transparente de 0.25 pulg., con vidrio de seguridad resistente a los impactos y a las marcas.
•• La ventana opcional de policarbonato (sin clasificación Plenum) puede instalarse tanto en fábrica como en campo. Comuníquese con el centro de atención al cliente de Hoffman si desea que la ventana sea instalada en la fábrica.
•• Incluye 20 tornillos 10-32.
•• Aire acondicionado para uso bajo techo o al aire libre, tipo 4, montado en el costado derecho.
•• Funciona con un voltaje de línea de 110/115 VCA 50/60 Hz.
•• Enchufe estándar NEMA 15 A en el interior del gabinete (5-15P).
•• Consulte la tabla para obtener información sobre el funcionamiento técnico.
•• Se requiere un mantenimiento de rutina para un rendimiento óptimo (consulte el manual de mantenimiento)

Acabado Gabinete PROTEK de montaje en pared y aire acondicionado

Acero fosfatado recubierto con pintura poliéster pulverizada de bajo brillo, texturizada, RAL 7035 de color gris claro. Hay otras opciones de acabado disponible. Comuníquese con el centro de atención al cliente de Hoffman.

Clasificación de carga Gabinete PROTEK de montaje en pared y aire acondicionado

ADVERTENCIA: El gabinete debe instalarse de manera adecuada y segura en la pared para poder que soporte el peso total del gabinete y del contenido. Debido a las diferentes construcciones de las aplicaciones y paredes, recomendamos consultar con un ingeniero especializado en estructuras, además de realizar un análisis de la pared donde se va a
colocar el gabinete.
Boletín: DWDH2

Air conditioner temperature control, with two hinges, PROTEK ® package certification UL and NEMA type 4 or 12

Self-Closing Latch Type 4 Enclosures

Industry standards

Packages of PROTEK air-conditioning for use indoors (type 12)

Approval UL 508th; type 12; file No. E619967.

Approval cUL according to CSA C22.2 No. 94; type 12; number of file E61997.

NEMA / EEMAC: 12 type.

IEC 60529, IP 66.

Packages of PROTEK air-conditioning for use outdoors (type 4)

Approval UL 508th; type 12; file No. E61997.

Approval cUL according to CSA C22.2 No. 94; type 12, 4; file No.E61997.

NEMA / EEMAC: type 12, 4.

IEC 60529, IP 30.

Application

PROTEK ® packages with two hinges, for temperature control, they are an excellent standard option to install network equipment racks 19 inch. in damp or dirty environments or where the filtering is required air or the use of air conditioners and the floor space is a limitation. These packages can be installed on a pole or wall and have reversible hinges (right or left). Once installed, the Cabinet opens for easy access and maintenance of the equipment during the installation. There are complete packages of fan, filter and air suitable for the needs of each application.

Features

•• Solid door provides total protection both physical and visual.

•• The door with window, with stripes–resistant safety glass, allows you to monitor your computer without opening the door to reduce the pollution.

•• The body and door are fully welded and connected to Earth to provide durability and good looking for a long time.

•• The foam without seams around the door gasket prevents the income in air and resists the action of chemicals; is not absorbent.

•• Type 12 cabinets have doors with windows and a knob of Butterfly with two keys to lock. They offer safety and comfort in applications under roof.

•• Type 4 cabinets have solid doors and a deadbolt quarter turn to which you can add a padlock (included tool). They offer options of operation and closing applications indoors and outdoors.

•• Includes a set of adjustable angles in rack with threaded holes.

•• Optional square hole rack angles (.375 in.) for more flexibility during Assembly of the computer.

•• The angles in rack are plated and connected automatically to land for greater durability and safety.

•• The rear part of the Cabinet includes collar for mounting bolts

Accessories Panel.

•• Additional panels that are used to attach accessories in the back of the Cabinet include points for attaching cables and pre-cut holes.

•• Classification Plenum for use in areas of air exchange.

•• Two hinges for easy access to the equipment.

•• Access from the front to the central hinge of the body and bolts of the rear section.

•• Exclusive tool–free Assembly latch opens easily; It has a self-closing and safe.

•• The latch in the front of the door eliminates the need of access to the sides to open door or section bolts rear panel.

•• The sides without locks allow installing the Cabinet firmly in a corner.

•• The Cabinet is shipped with air conditioning without installing.

Specifications

•• All doors are steel 16 gauge and the body is 14 gauge steel.

•• Includes bolts in the body for union both door and grounded.

•• Threaded 10-32 EIA–compliant rack angles; plated steel 12 gauge and automatic connection to Earth.

•• Transparent window of 0.25 in., with resistant safety glass to impacts and brands.

•• Optional (non–Plenum–rated) polycarbonate window can installed both in factory and field. Contact the Center to the customer by Hoffman if you want the window to be installed at the factory.

•• Includes 20 screws 10-32.

•• Air conditioner for use indoor or outdoor, type 4, mounted on the right side.

•• Works with a voltage of line of 110/115 VAC 50/60 Hz.

•• Plug NEMA 15 A standard on the inside of the Cabinet (5-15 p).

•• Refer to the table for information about the operating technical.

•• Is required for optimal performance routine maintenance (refer to the maintenance manual)

Finish

Phosphated steel coated with polyester paint spray of low brightness, textured, RAL 7035 grey color of course. There are other options for finishing available. Contact Center customer of Hoffman.

Classification of load

Warning: The Cabinet must be installed properly and safely on the wall to be able to

Numero de parte:

PTDHW242429GA, PTDHW362429GA, PTDHW482429GA, PTDHS242429GA4, PTDHS362429GA4, PTDHS482429GA4
