Gabinete PROTEK una puerta
PTDW242412B, PTDW242412G, PTDW362412B, PTDW362412G, PTDW482412B, PTDW482412G, PTDW242424B, PTDW242424G, PTDW362424B, PTDW362424G, PTDW482424B, PTDW482424G, PTDS242412G4, PTDS362412G4, PTDS482412G4, PTDS242424G4, PTDS362424G4, PTDS482424G4, PTDS242412B, PTDS242412G, PTDS362412B, PTDS362412G, PTDS482412B, PTDS482412G, PTDS242424B, PTDS242424G, PTDS362424B, PTDS362424G, PTDS482424B, PTDS482424G
Gabinete PROTEK una puerta, certificación UL y NEMA, tipo 4 ó 12
Normas de la industria
Homologación UL 508A; tipo 4 ó 12; archivo núm. E619967.
Homologación cUL según CSA C22.2 núm. 94; tipo 4 ó 12;
archivo núm. E61997.
NEMA/EEMAC tipo 4 ó 12.
IEC 60529, IP66 o IP55.
Aplicación PROTEK una puerta
Los gabinetes PROTEK® son una excelente opción estándar para el montaje de equipos de red en racks de 19 pulg. en entornos húmedos o sucios o donde existen restricciones de espacio en el piso. Los modelos con puertas sólidas o con ventana de vidrio de seguridad ofrecen flexibilidad a la aplicación.
Características Gabinete PROTEK una puerta
•• La puerta sólida brinda total protección tanto física como visual.
•• La puerta con ventana, con vidrio de seguridad resistente a rayas, permite monitorear el equipo sin abrir la puerta, reduciendo así la contaminación.
•• El cuerpo y la puerta están completamente soldados y conectados a tierra para brindar durabilidad y buen aspecto durante mucho tiempo.
•• El empaque de espuma sin uniones alrededor de la puerta evita el ingreso de aire desde el exterior y resiste la acción de los productos químicos; no es absorbente.
•• Los gabinetes tipo 12 tienen puertas sólidas o con ventanas y una perilla de mariposa con dos llaves para cierre. Ofrecen seguridad y comodidad en aplicaciones bajo techo.
•• Los gabinetes tipo 4 tienen puertas sólidas y un cerrojo de cuarto de giro al que se le puede agregar un candado. Ofrecen facilidad de uso y cierre con llave en aplicaciones bajo techo y a la intemperie.
•• Incluye un juego de ángulos de rack roscados ajustables.
•• Ángulos de rack opcionales de orificio cuadrado (0.375 pulg.) para mayor flexibilidad durante el montaje del equipo.
•• Los ángulos de rack están chapados y conectados a tierra por cuestiones de durabilidad y seguridad.
•• La parte trasera del gabinete incluye pernos de collarín para el montaje de paneles accesorios.
•• Los paneles adicionales que se utilizan para montar accesorios adicionales en la parte trasera del gabinete incluyen puntos para sujetar cables y orificios precortados.
•• Clasificación Plenum para uso en zonas de intercambio de aire.
Especificaciones Gabinete PROTEK una puerta
•• Puertas y cuerpo de acero calibre 14.
•• Se incluyen pernos tanto en la puerta como en el cuerpo para unión y puesta a tierra.
•• Ángulos de rack roscados 10-32 según las normas EIA; de acero chapado calibre 12 y con conexión automática a tierra.
•• Ventana transparente de 0.25 pulg., con vidrio de seguridad resistente a los impactos y a las rayas.
•• La ventana opcional de policarbonato (sin clasificación Plenum) puede instalarse tanto en fábrica como en campo. Comuníquese con el centro de atención al cliente de Hoffman si desea que la ventana sea instalada en la fábrica.
•• Incluye 20 tornillos 10-32.
Acabado Gabinete PROTEK una puerta
Acero fosfatado recubierto con pintura poliéster pulverizada de bajo brillo, texturizada, RAL 7035 de color gris claro o RAL 9005 de color negro de bajo brillo. Hay otras opciones de acabado disponible.
Comuníquese con el centro de atención al cliente de Hoffman.
Boletín: DWS12
PROTEK ™ Single -Door , UL an d NEMA Type 4, 12
INDUSTRY STANDARDS
UL 508A Listed; File Number E61997
cUL Listed per CSA C22.2 No. 94; File Number E61997
Solid Door: Type 4 and 12
Window Door: Type 12
Solid Door, Stainless Steel: Type 4, 4X and 12
NEMA / EEMAC: Type 4, 4X or 12
IEC 60529, IP66 or IP55
APPLICATION
PROTEK Single-Door cabinets are an excellent, off-the-shelf choice for mounting 19-in. rack, panel-mounted devices or other electronic equipment. The cabinets are designed to provide both front and rear access to 19-in. rack-mounted equipment. They provide protection against water, dirt, corrosive agents and other contaminants.
PROTEK is an excellent choice for applications where space is at a premium and the only option is wall mounting. PROTEK comes in a broad range of sizes, materials and configurations to meet many demanding applications.
FEATURES
• Solid-door cabinet provides complete physical and visual protection
• Window door, made of scratch-resistant safety glass, provides visual monitoring of internal equipment while maintaining
equipment protection
• All seams are fully welded and ground smooth
• Doors are provided with ground studs to facilitate proper bonding and grounding of the cabinet
• Premium seamless, foam-in-place gasket prevents contaminants from entering the cabinet
• Keylocking wing knob is included on painted steel offering, providing access control to the cabinet; two keys are included with each cabinet
• Stainless steel cabinet is provided with a quarter-turn slotted latch
• One set of plated, self-grounding, tapped 10-32 rack angles per EIA universal spacing standards, which can be adjusted frontto- back, is provided with each center section of the cabinet; additional tapped- or square-hole rack angles can be added to the cabinet to provide additional mounting
• Wall section welded panel studs which accommodate standard panels (steel and wood available), can be ordered separately
SPECIFICATIONS
• Doors and body made of 14 gauge steel
• Stainless steel enclosures made from Type 304 stainless steel
• Window made of .25-in. thick, scratch- and impact-resistant safety glass
• Rack angles made of plated 12 gauge steel
• M6 ground studs on the door and body are masked from paint
• Twenty 10-32 screws included with cabinet
• Foam-in-place gasket made of durable polyurethane
FINISH
• Pretreated steel coated with RAL 7035 light-gray, low-gloss, lightly textured polyester powder paint
• Stainless steel is provided with a smooth-grain finish
LOAD RATING
Height Maximum Load Rating
24 in. 200 lb./90.7 kg
36 in. 300 lb./136.1 kg
48 in. 400 lb./181.4 kg
ACCESSORIES
Locks and handles
Panels (steel and wood)
Grounding kits
Power Distribution Units (PDUs)
Rack angles
Bulletin: DWS12

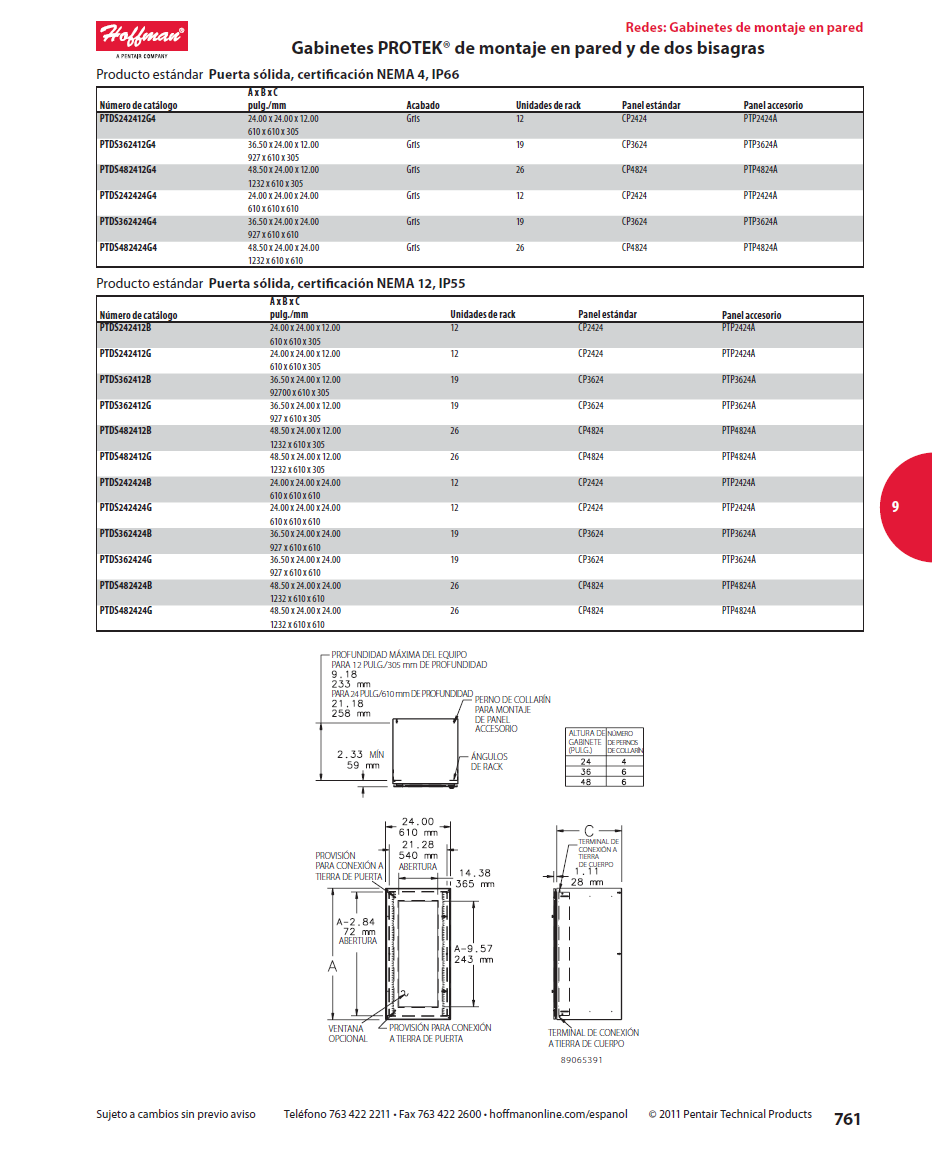

Numero de parte Gabinete PROTEK una puerta:
PTDW242412B, PTDW242412G, PTDW362412B, PTDW362412G, PTDW482412B, PTDW482412G, PTDW242424B, PTDW242424G, PTDW362424B, PTDW362424G, PTDW482424B, PTDW482424G, PTDS242412G4, PTDS362412G4, PTDS482412G4, PTDS242424G4, PTDS362424G4, PTDS482424G4, PTDS242412B, PTDS242412G, PTDS362412B, PTDS362412G, PTDS482412B, PTDS482412G, PTDS242424B, PTDS242424G, PTDS362424B, PTDS362424G, PTDS482424B, PTDS482424G
