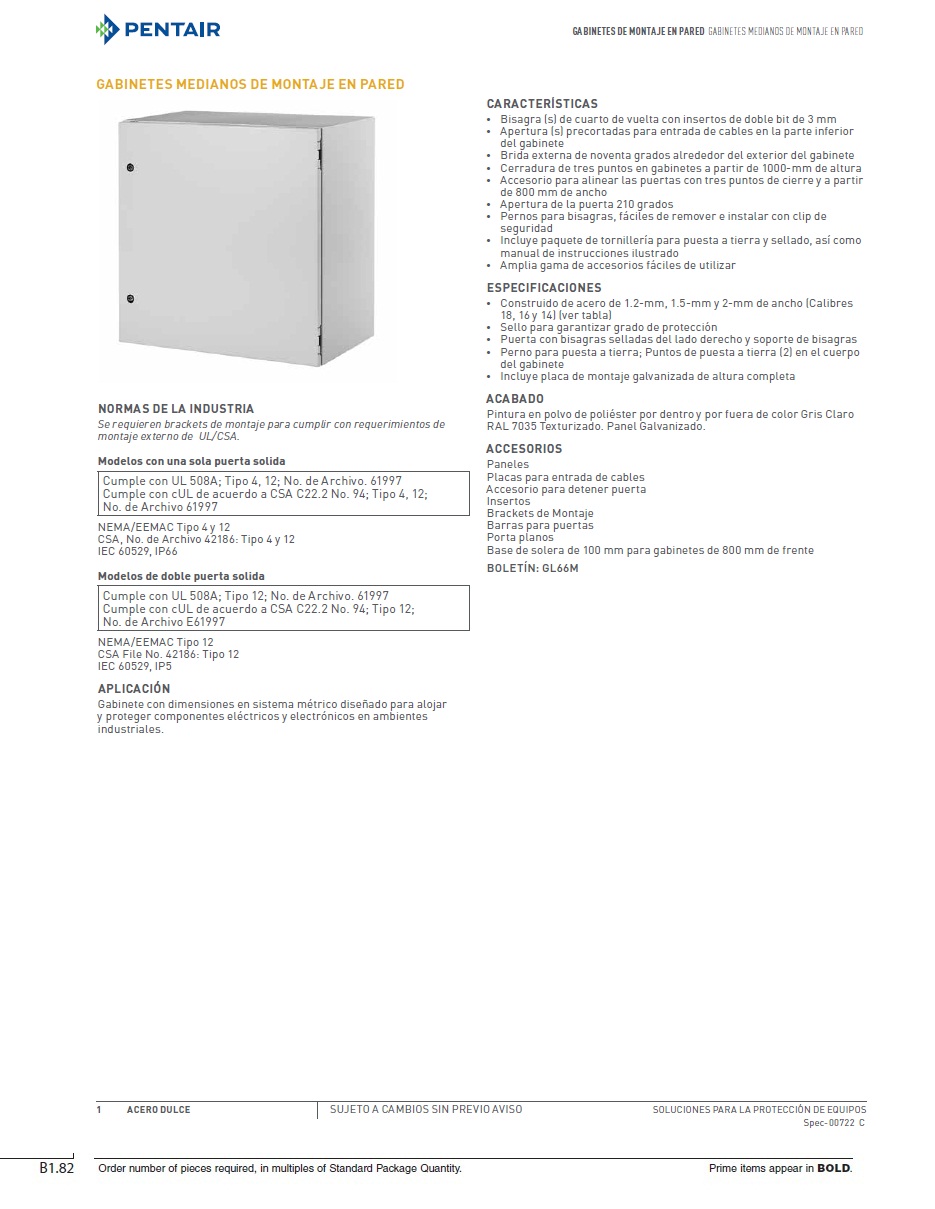

CARACTER íSTICAS
- Bisagra (s) de cuarto de vuelta con insertos de doble bit de 3 mm
- Apertura (s) precortadas para entrada de cables en la parte inferior del gabinete
- Brida externa de noventa grados alrededor del exterior del gabinete
- Cerradura de tres puntos en gabinetes a partir de 1000-mm de altura
- Accesorio para alinear las puertas con tres puntos de cierre y a partir de 800 mm de ancho
- Apertura de la puerta 210 grados
- Pernos para bisagras, fáciles de remover e instalar con clip de seguridad
- Incluye paquete de tornillería para puesta a tierra y sellado, así como manual de instrucciones ilustrado
- Amplia gama de accesorios fáciles de utilizar
ESPECIFICACIONES
- Construido de acero de 1.2-mm, 1.5-mm y 2-mm de ancho (Calibres 18, 16 y 14) (ver tabla)
- Sello para garantizar grado de protección
- Puerta con bisagras selladas del lado derecho y soporte de bisagras
- Perno para puesta a tierra; Puntos de puesta a tierra (2) en el cuerpo del gabinete
- Incluye placa de montaje galvanizada de altura completa
ACABADO
Pintura en polvo de poliéster por dentro y por fuera de color Gris Claro
RAL 7035 Texturizado. Panel Galvanizado.
ACCESORIOS
Paneles
Placas para entrada de cables
Accesorio para detener puerta
Insertos
Brackets de Montaje
Barras para puertas
Porta planos
Base de solera de 100 mm para gabinetes de 800 mm de frente
Boletín: GL66M
NORMAS DE LA INDUSTRIA
Se requieren brackets de montaje para cumplir con requerimientos de
montaje externo de UL/CSA.
Modelos con una sola puerta solida
Cumple con UL 508A; Tipo 4, 12; No. de Archivo. 61997
Cumple con cUL de acuerdo a CSA C22.2 No. 94; Tipo 4, 12;
No. de Archivo 61997
NEMA/EEMAC Tipo 4 y 12
CSA, No. de Archivo 42186: Tipo 4 y 12
IEC 60529, IP66
Modelos de doble puerta solida
Cumple con UL 508A; Tipo 12; No. de Archivo. 61997
Cumple con cUL de acuerdo a CSA C22.2 No. 94; Tipo 12;
No. de Archivo E61997
NEMA/EEMAC Tipo 12
CSA File No. 42186: Tipo 12
IEC 60529, IP5
APLICACIóN
Gabinete con dimensiones en sistema métrico diseñado para alojar
y proteger componentes eléctricos y electrónicos en ambientes
industriales.

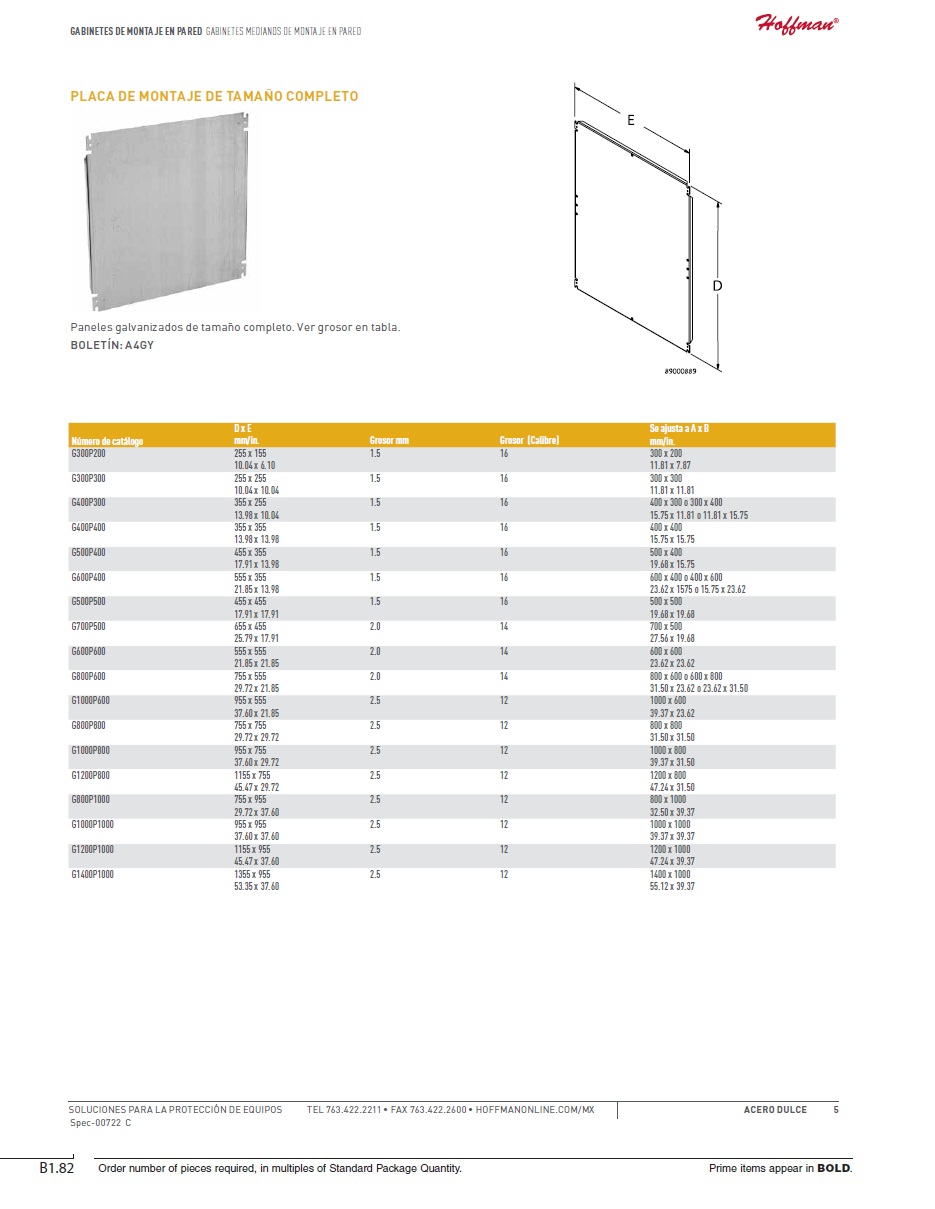

Placa de Montaje de tamaño completo
Paneles galvanizados de tamaño completo. Ver grosor en tabla.
Boletín: A4GY

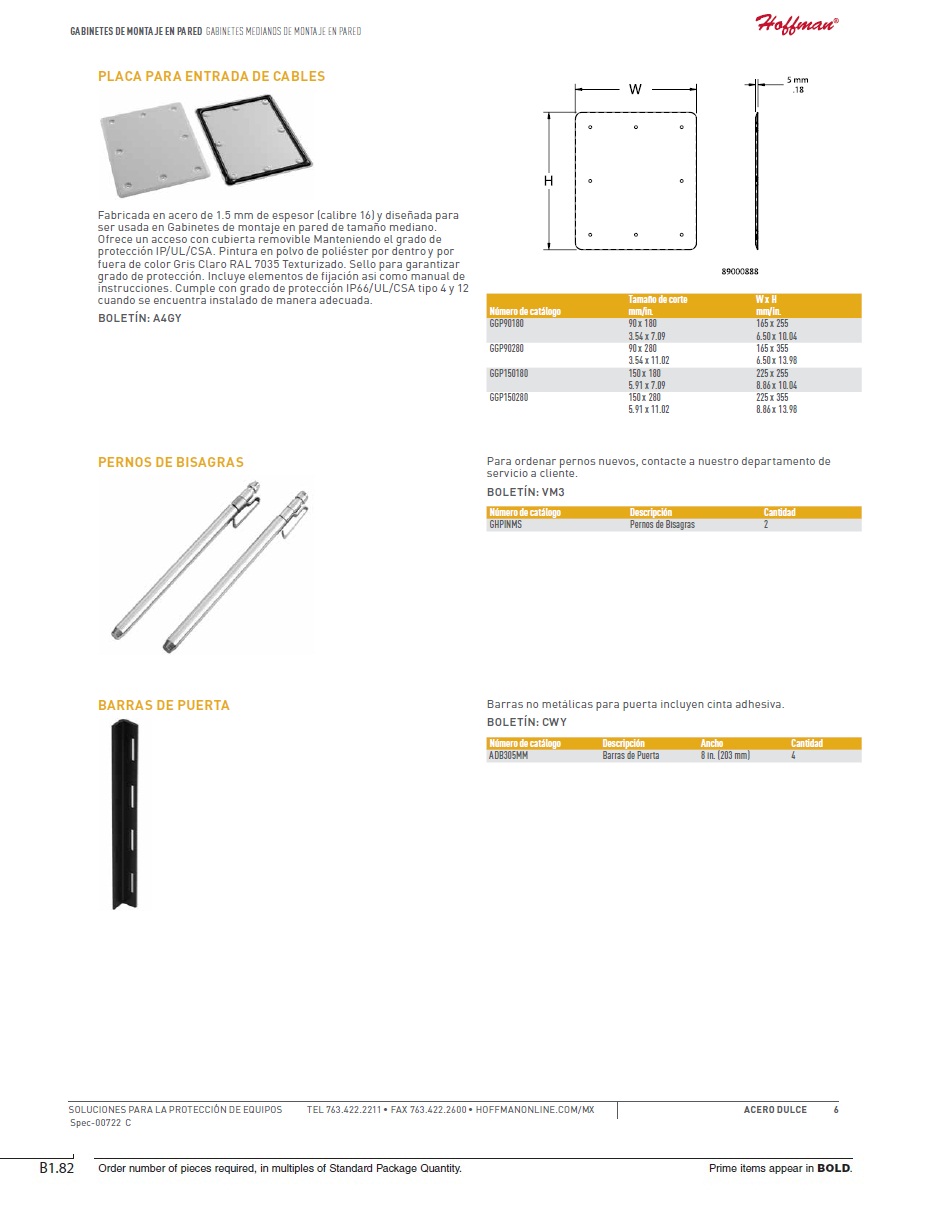

Placa para entrada de cables
Fabricada en acero de 1.5 mm de espesor (calibre 16) y diseñada para
ser usada en Gabinetes de montaje en pared de tamaño mediano.
Ofrece un acceso con cubierta removible Manteniendo el grado de
protección IP/UL/CSA. Pintura en polvo de poliéster por dentro y por
fuera de color Gris Claro RAL 7035 Texturizado. Sello para garantizar
grado de protección. Incluye elementos de fijación asi como manual de
instrucciones. Cumple con grado de protección IP66/UL/CSA tipo 4 y 12
cuando se encuentra instalado de manera adecuada.
Boletín: A4GY
Pernos de Bisagras
Para ordenar pernos nuevos, contacte a nuestro departamento de
servicio a cliente.
Boletín: VM3
Barras de Puerta
Barras no metálicas para puerta incluyen cinta adhesiva.
Boletín: CWY

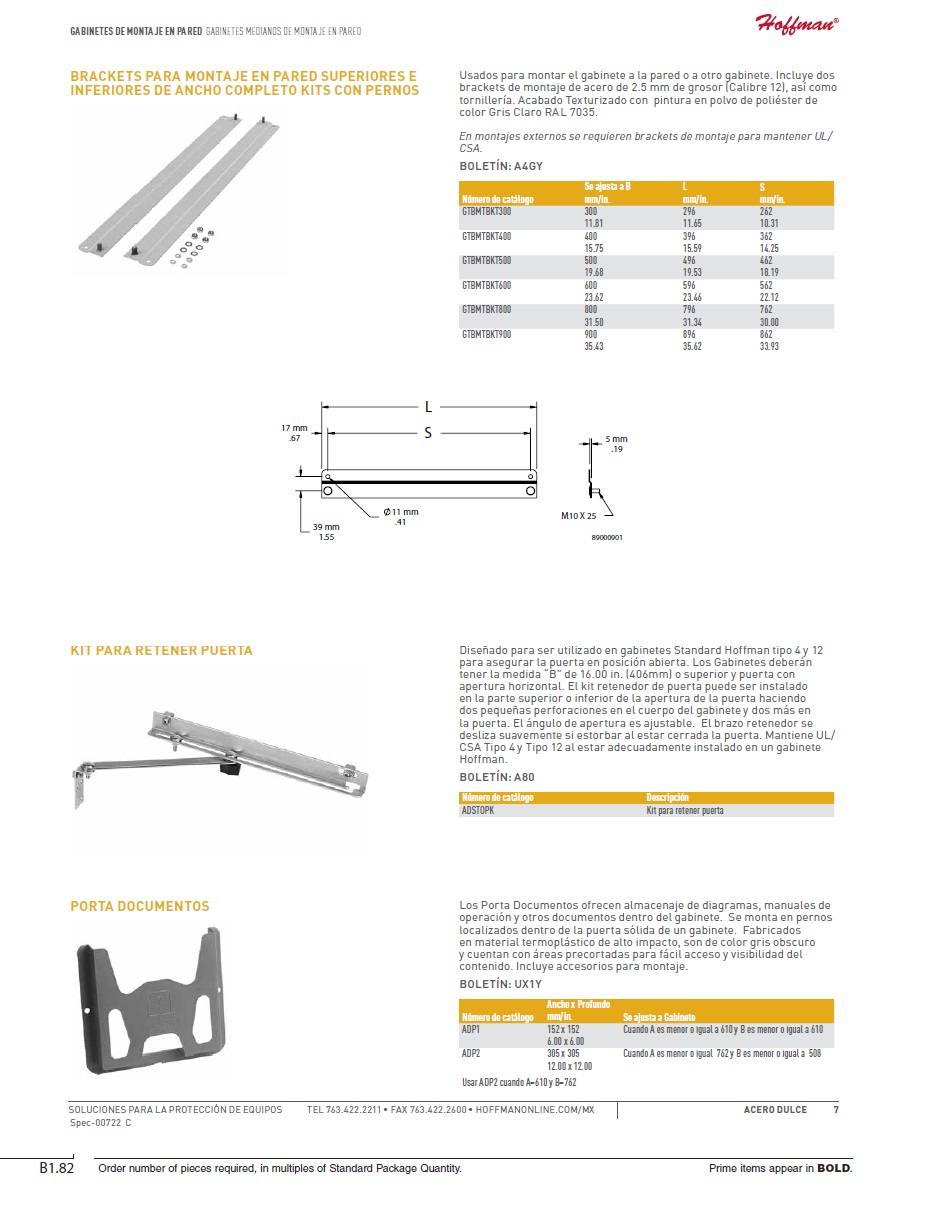

Brackets para Montaje en Pared Superiores e
inferiores de ancho completo Kits con pernos
Usados para montar el gabinete a la pared o a otro gabinete. Incluye dos
brackets de montaje de acero de 2.5 mm de grosor (Calibre 12), así como
tornillería. Acabado Texturizado con pintura en polvo de poliéster de
color Gris Claro RAL 7035.
En montajes externos se requieren brackets de montaje para mantener UL/
CSA.
Boletín: A4GY
Kit pa ra retener puerta
Diseñado para ser utilizado en gabinetes Standard Hoffman tipo 4 y 12
para asegurar la puerta en posición abierta. Los Gabinetes deberán
tener la medida “B” de 16.00 in. (406mm) o superior y puerta con
apertura horizontal. El kit retenedor de puerta puede ser instalado
en la parte superior o inferior de la apertura de la puerta haciendo
dos pequeñas perforaciones en el cuerpo del gabinete y dos más en
la puerta. El ángulo de apertura es ajustable. El brazo retenedor se
desliza suavemente si estorbar al estar cerrada la puerta. Mantiene UL/
CSA Tipo 4 y Tipo 12 al estar adecuadamente instalado en un gabinete
Hoffman.
Boletín: A80
Porta Documentos
Los Porta Documentos ofrecen almacenaje de diagramas, manuales de
operación y otros documentos dentro del gabinete. Se monta en pernos
localizados dentro de la puerta sólida de un gabinete. Fabricados
en material termoplástico de alto impacto, son de color gris obscuro
y cuentan con áreas precortadas para fácil acceso y visibilidad del
contenido. Incluye accesorios para montaje.
Boletín: UX1Y

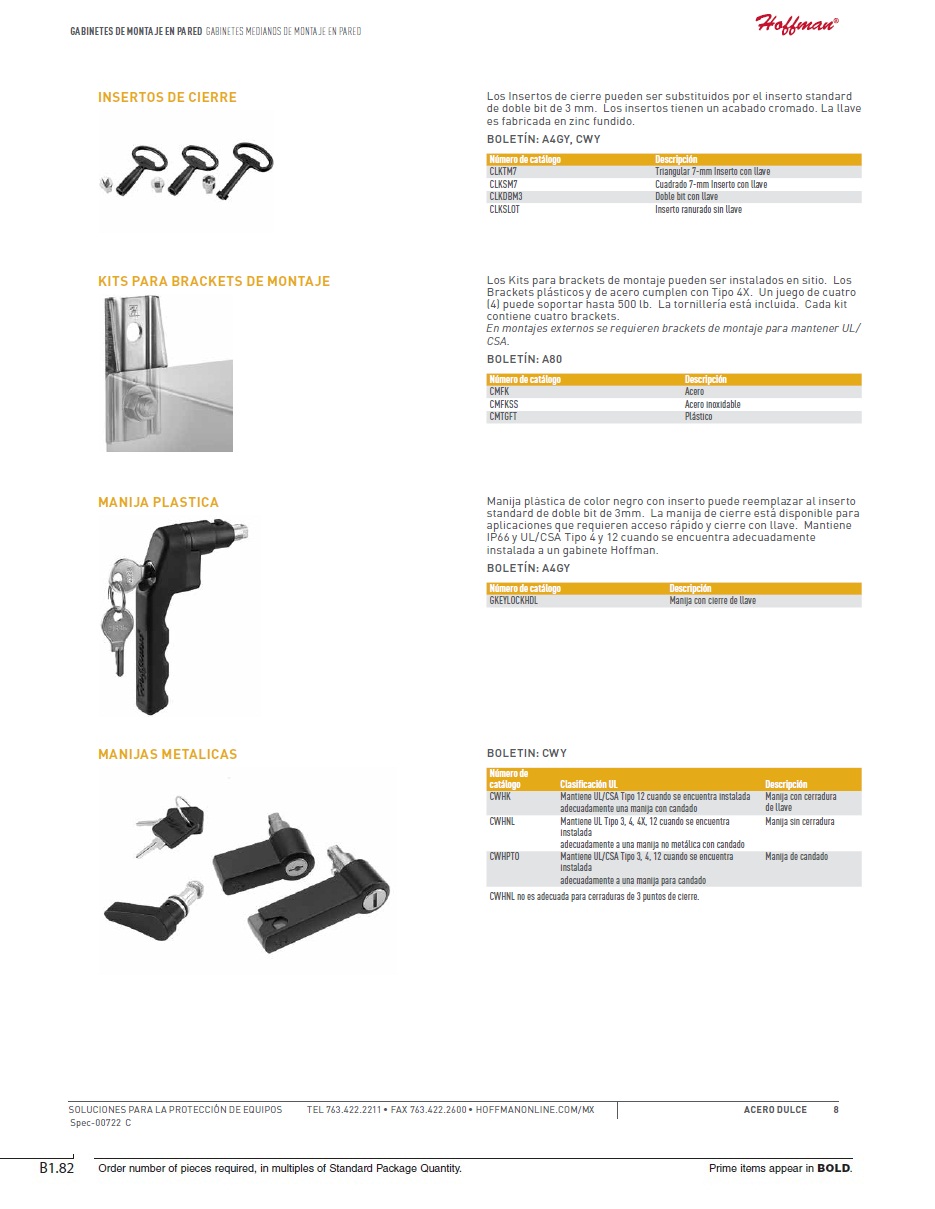

Insertos de Cierre
Los Insertos de cierre pueden ser substituidos por el inserto standard
de doble bit de 3 mm. Los insertos tienen un acabado cromado. La llave
es fabricada en zinc fundido.
Boletín: A4GY, CWY
Kits pa ra Brackets de Montaje
Los Kits para brackets de montaje pueden ser instalados en sitio. Los
Brackets plásticos y de acero cumplen con Tipo 4X. Un juego de cuatro
(4) puede soportar hasta 500 lb. La tornillería está incluida. Cada kit
contiene cuatro brackets.
En montajes externos se requieren brackets de montaje para mantener UL/
CSA.
Boletín: A80
Manija Plástica
Manija plástica de color negro con inserto puede reemplazar al inserto
standard de doble bit de 3mm. La manija de cierre está disponible para
aplicaciones que requieren acceso rápido y cierre con llave. Mantiene
IP66 y UL/CSA Tipo 4 y 12 cuando se encuentra adecuadamente
instalada a un gabinete Hoffman.
Boletín: A4GY
Manijas Metálicas
Boletín: CWY

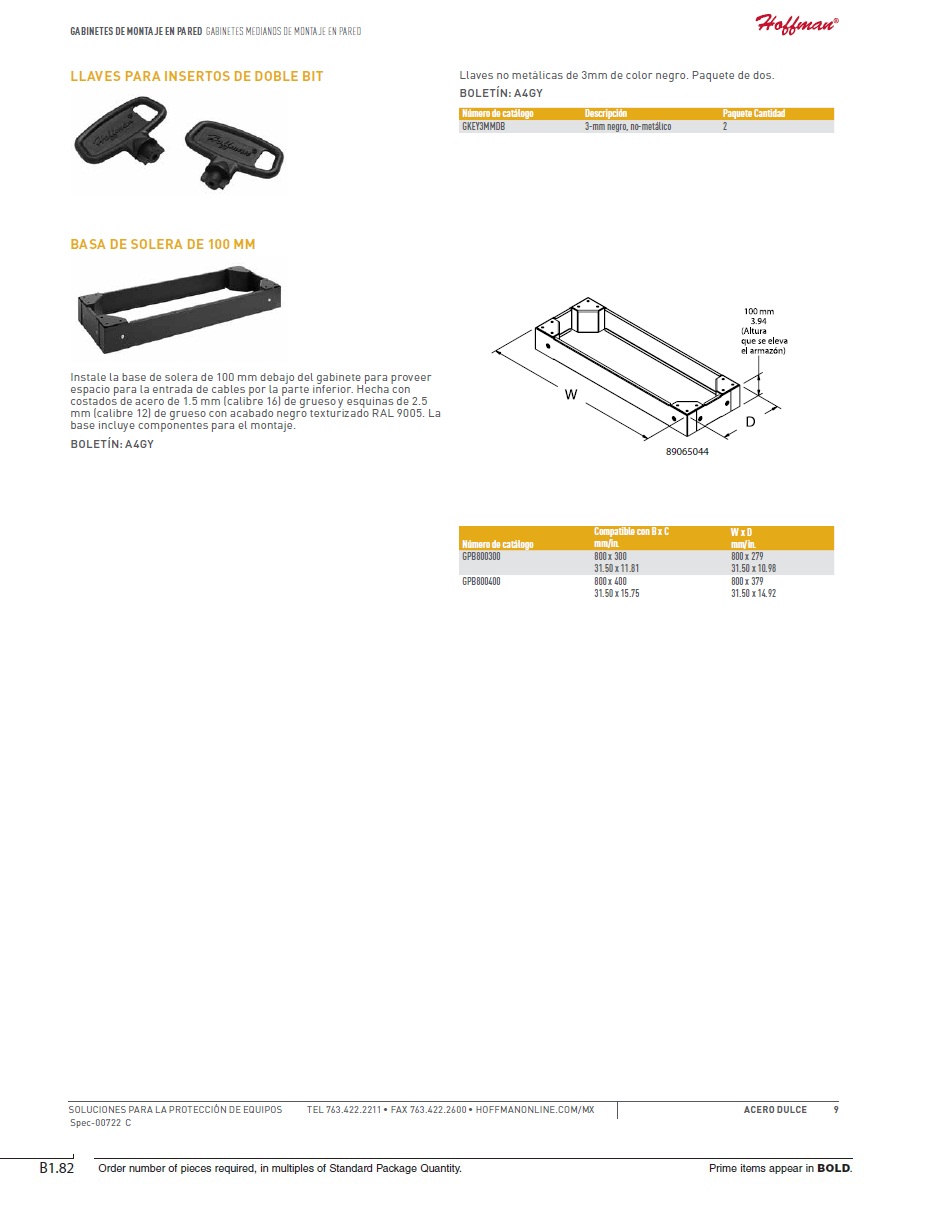

Llaves para insertos de doble bit
Llaves no metálicas de 3mm de color negro. Paquete de dos.
Boletín: A4GY
Ba sa de solera de 100 mm
Instale la base de solera de 100 mm debajo del gabinete para proveer
espacio para la entrada de cables por la parte inferior. Hecha con
costados de acero de 1.5 mm (calibre 16) de grueso y esquinas de 2.5
mm (calibre 12) de grueso con acabado negro texturizado RAL 9005. La
base incluye componentes para el montaje.
Boletín: A4GY

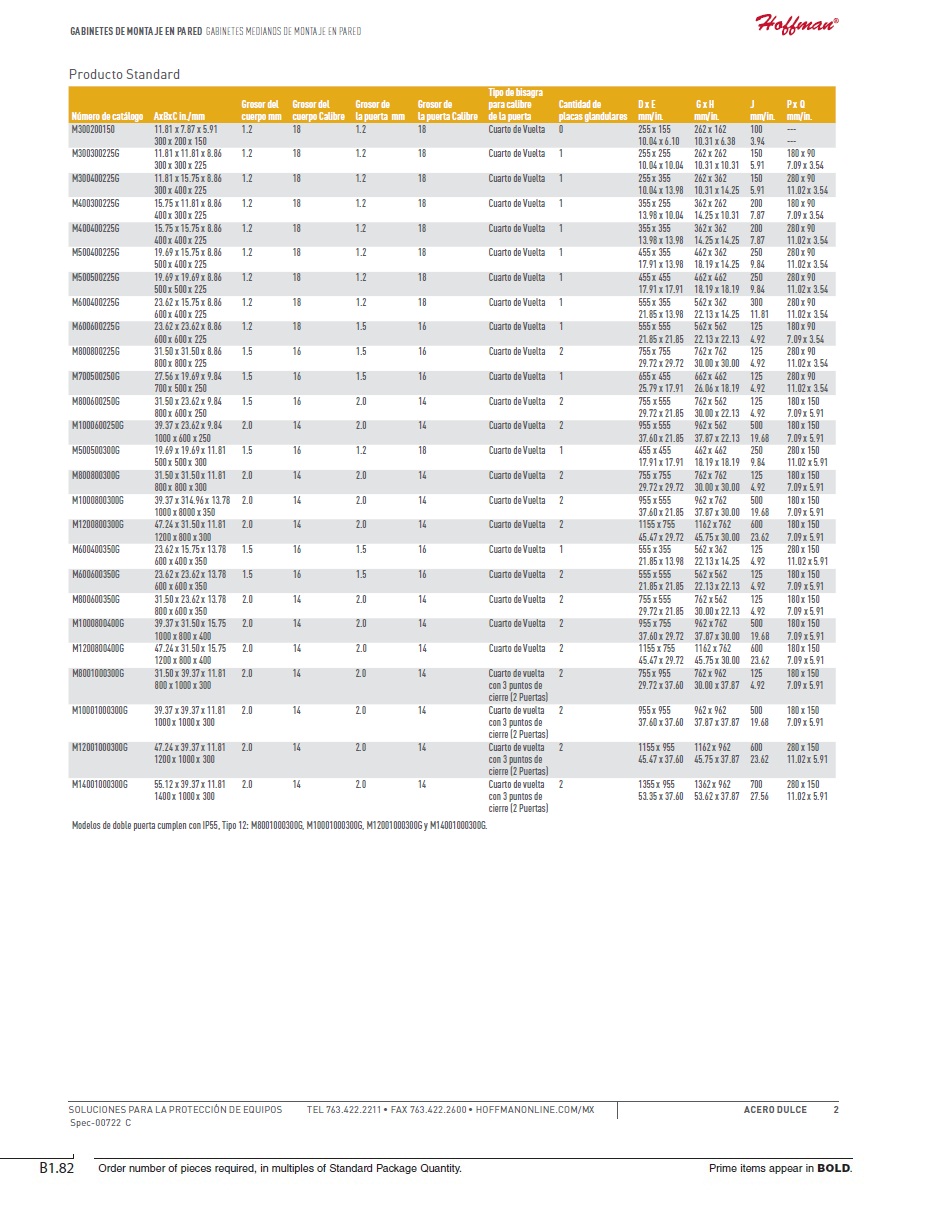

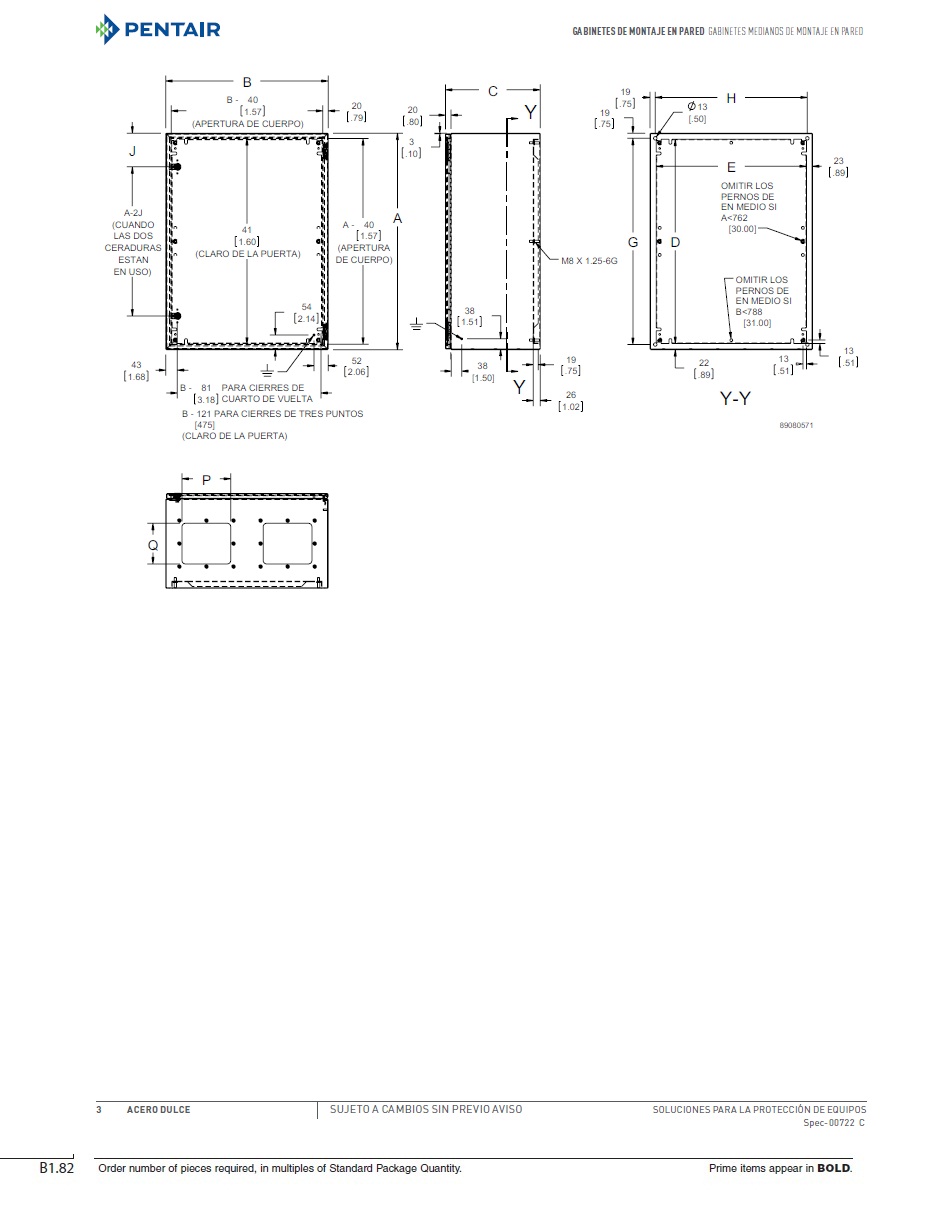

Producto Standard
M300200150
M300300225G
M300400225G
M400300225G
M400400225G
M500400225G
M500500225G
M600400225G
M600600225G
M800800225G
M700500250G
M800600250G
M1000600250G
M500500300G
M800800300G
M1000800300G
M1200800300G
M600400350G
M600600350G
M800600350G
M1000800400G
M1200800400G
M8001000300G
M10001000300G
M12001000300G
M14001000300G 55.12 x 39.37 x 11.81
