Normas de la industria
EIA RS-310-D
Homologado por UL 508A; tipo 12; archivo núm. E61997
Homologado por cUL según CSA C22.2 núm. 94; tipo 12;
archivo núm. E61997
NEMA/EEMAC, Type 12
Aplicación

Los gabinetes PROLINE® tipo 12 son robustos y están sellados, por lo que se pueden usar en ambientes húmedos, polvosos o calientes; tienen cortes opcionales que permiten utilizar un sistema de aire acondicionado para los servidores y los equipos de voz y datos.

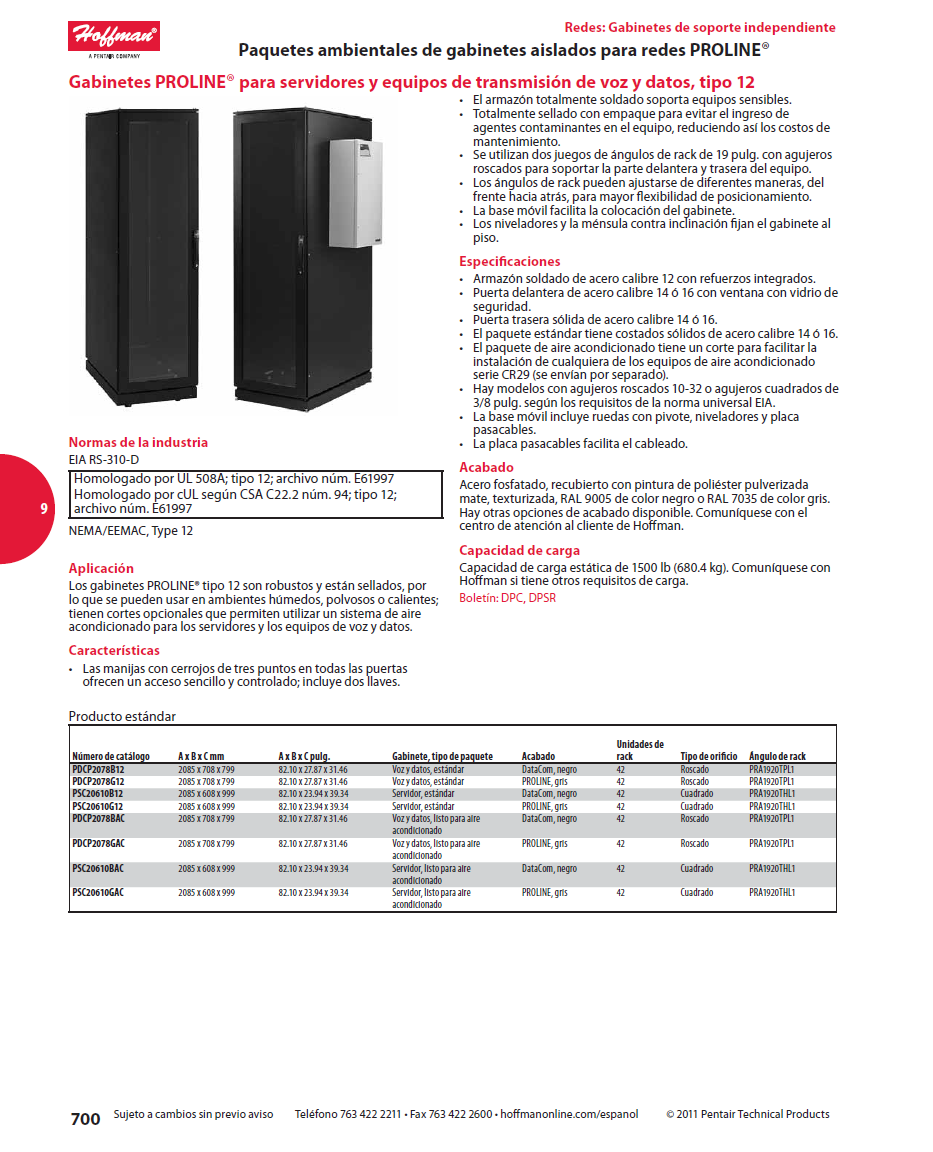

Características de los Gabinetes PROLINE para servidores equipos de transmision de voz datos

•• Las manijas con cerrojos de tres puntos en todas las puertas ofrecen un acceso sencillo y controlado; incluye dos llaves.
•• El armazón totalmente soldado soporta equipos sensibles.
•• Totalmente sellado con empaque para evitar el ingreso de agentes contaminantes en el equipo, reduciendo así los costos de mantenimiento.
•• Se utilizan dos juegos de ángulos de rack de 19 pulg. con agujeros roscados para soportar la parte delantera y trasera del equipo.
•• Los ángulos de rack pueden ajustarse de diferentes maneras, del frente hacia atrás, para mayor flexibilidad de posicionamiento.
•• La base móvil facilita la colocación del gabinete.
•• Los niveladores y la ménsula contra inclinación fijan el gabinete al piso.

Especificaciones de los Gabinetes PROLINE para servidores equipos de transmision de voz datos

•• Armazón soldado de acero calibre 12 con refuerzos integrados.
•• Puerta delantera de acero calibre 14 ó 16 con ventana con vidrio de seguridad.
•• Puerta trasera sólida de acero calibre 14 ó 16.
•• El paquete estándar tiene costados sólidos de acero calibre 14 ó 16.
•• El paquete de aire acondicionado tiene un corte para facilitar la instalación de cualquiera de los equipos de aire acondicionado serie CR29 (se envían por separado).
•• Hay modelos con agujeros roscados 10-32 o agujeros cuadrados de 3/8 pulg. según los requisitos de la norma universal EIA.
•• La base móvil incluye ruedas con pivote, niveladores y placa pasacables.
•• La placa pasacables facilita el cableado.

Acabado de los Gabinetes PROLINE para servidores equipos de transmision de voz datos

Acero fosfatado, recubierto con pintura de poliéster pulverizada mate, texturizada, RAL 9005 de color negro o RAL 7035 de color gris.
Hay otras opciones de acabado disponible. Comuníquese con el centro de atención al cliente de Hoffman.

Capacidad de carga

Capacidad de carga estática de 1500 lb (680.4 kg). Comuníquese con Hoffman si tiene otros requisitos de carga.
Boletín: DPC, DPSR

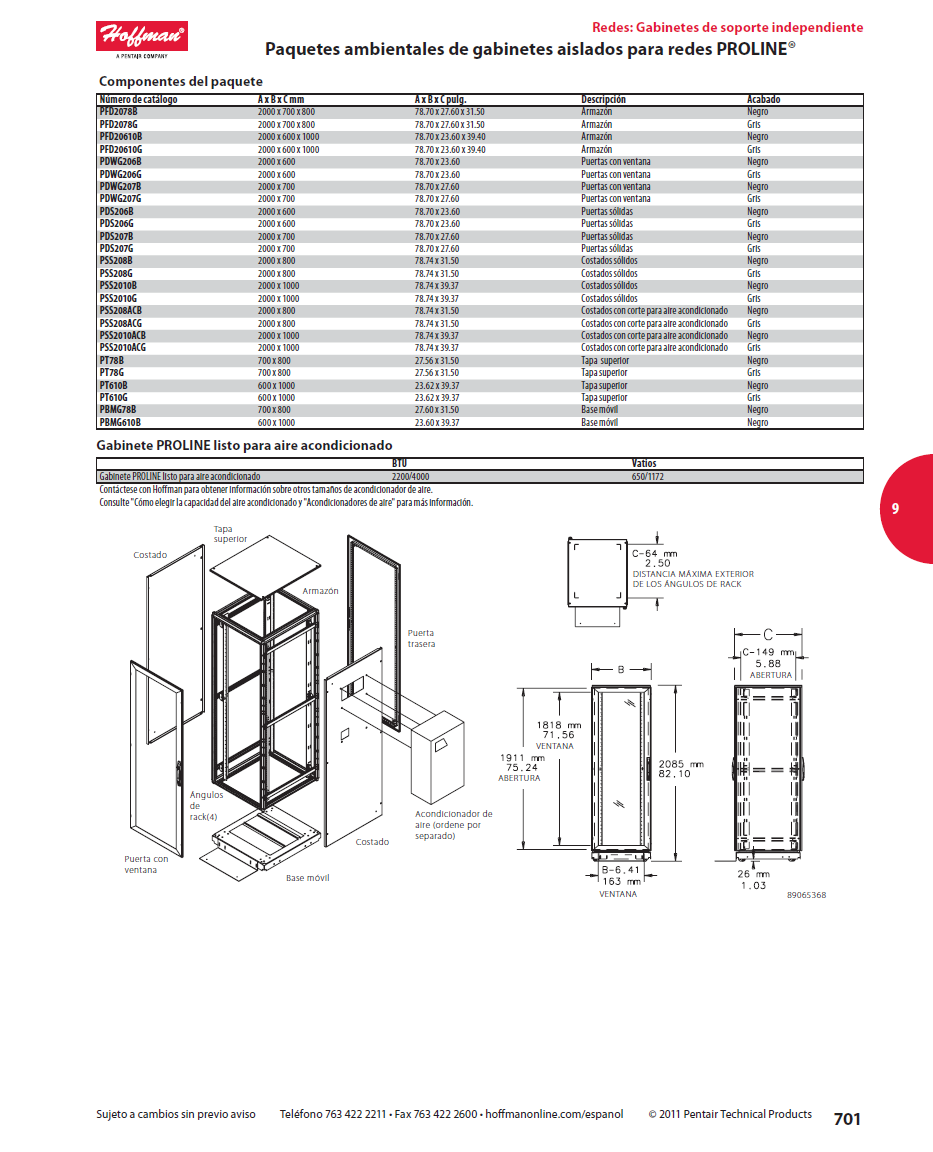

Numero de parte de los Gabinetes PROLINE para servidores y equipos de transmision de voz y datos tipo 12:

PDCP2078B12, PDCP2078G12, PSC20610B12, PSC20610G12, PDCP2078BAC, PDCP2078GAC, PSC20610BAC, PSC20610GAC

PFD2078B, PFD2078G, PFD20610B, PFD20610G, PDWG206B, PDWG206G, PDWG207B, PDWG207G, PDS206B, PDS206G, PDS207B, PDS207G, PSS208B, PSS208G, PSS2010B, PSS2010G, PSS208ACB, PSS208ACG, PSS2010ACB, PSS2010ACG, PT78B, PT78G, PT610B, PT610G, PBMG78B, PBMG610B

Software de determinación de tamaño y selección de control térmico
Este software fue desarrollado para ayudarlo a elegir las opciones más adecuadas de equipos de aire acondicionado, intercambiadores de calor o ventiladores para su aplicación. Descargue una copia gratuita del software de nuestro sitio en Internet: hoffmanonline.com Haga clic en el capítulo “Control térmico”.

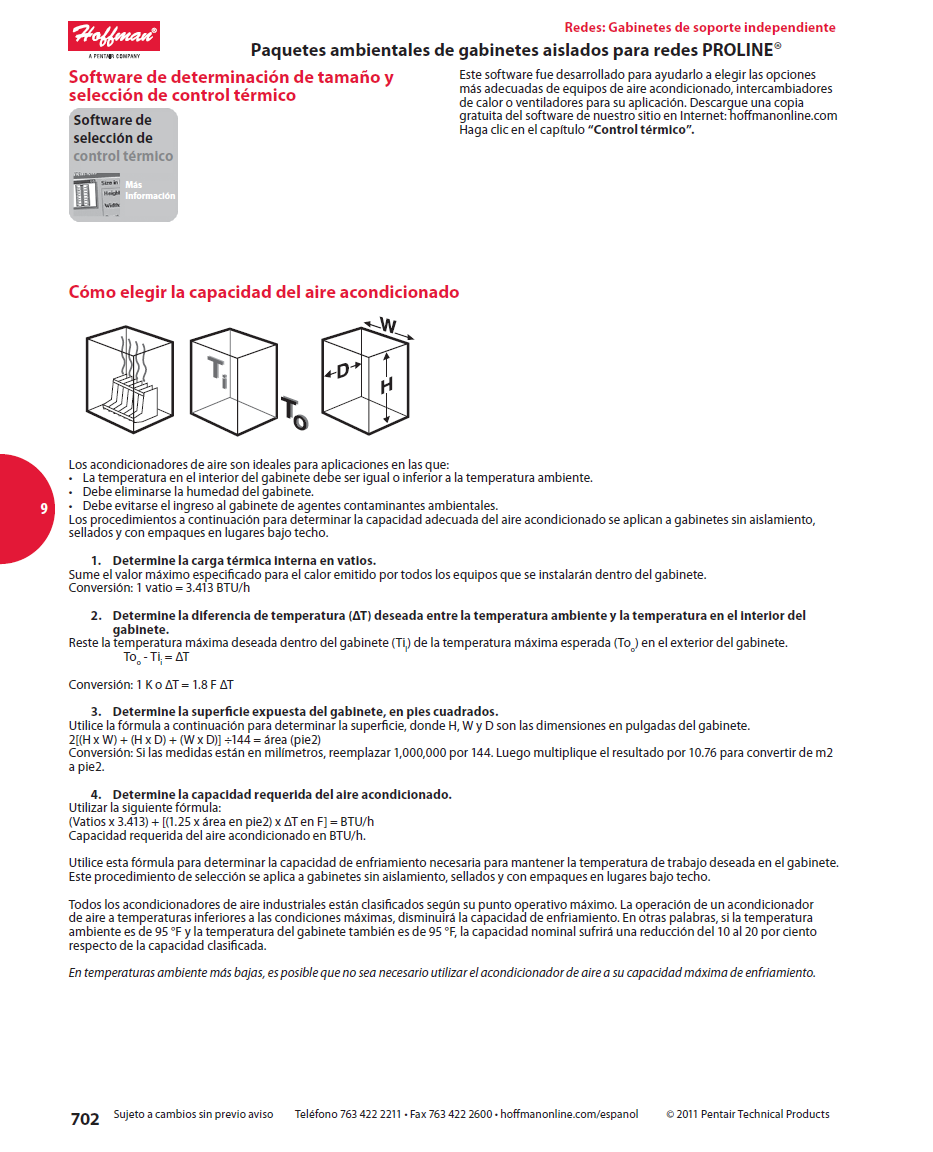

Cómo elegir la capacidad del aire acondicionado
Los acondicionadores de aire son ideales para aplicaciones en las que:
•• La temperatura en el interior del gabinete debe ser igual o inferior a la temperatura ambiente.
•• Debe eliminarse la humedad del gabinete.
•• Debe evitarse el ingreso al gabinete de agentes contaminantes ambientales.
Los procedimientos a continuación para determinar la capacidad adecuada del aire acondicionado se aplican a gabinetes sin aislamiento, sellados y con empaques en lugares bajo techo.
1. Determine la carga térmica interna en vatios.
Sume el valor máximo especificado para el calor emitido por todos los equipos que se instalarán dentro del gabinete.
Conversión: 1 vatio = 3.413 BTU/h
2. Determine la diferencia de temperatura (ΔT) deseada entre la temperatura ambiente y la temperatura en el interior del gabinete.
Reste la temperatura máxima deseada dentro del gabinete (TiI) de la temperatura máxima esperada (Too) en el exterior del gabinete.
Too – Tii = ΔT
Conversión: 1 K o ΔT = 1.8 F ΔT
3. Determine la superficie expuesta del gabinete, en pies cuadrados.
Utilice la fórmula a continuación para determinar la superficie, donde H, W y D son las dimensiones en pulgadas del gabinete.
2[(H x W) + (H x D) + (W x D)] ÷144 = área (pie2)
Conversión: Si las medidas están en milímetros, reemplazar 1,000,000 por 144. Luego multiplique el resultado por 10.76 para convertir de m2 a pie2.
4. Determine la capacidad requerida del aire acondicionado.
Utilizar la siguiente fórmula:
(Vatios x 3.413) + [(1.25 x área en pie2) x ΔT en F] = BTU/h
Capacidad requerida del aire acondicionado en BTU/h.
Utilice esta fórmula para determinar la capacidad de enfriamiento necesaria para mantener la temperatura de trabajo deseada en el gabinete.
Este procedimiento de selección se aplica a gabinetes sin aislamiento, sellados y con empaques en lugares bajo techo.
Todos los acondicionadores de aire industriales están clasificados según su punto operativo máximo. La operación de un acondicionador de aire a temperaturas inferiores a las condiciones máximas, disminuirá la capacidad de enfriamiento. En otras palabras, si la temperatura ambiente es de 95 °F y la temperatura del gabinete también es de 95 °F, la capacidad nominal sufrirá una reducción del 10 al 20 por ciento respecto de la capacidad clasificada.
En temperaturas ambiente más bajas, es posible que no sea necesario utilizar el acondicionador de aire a su capacidad máxima de enfriamiento.

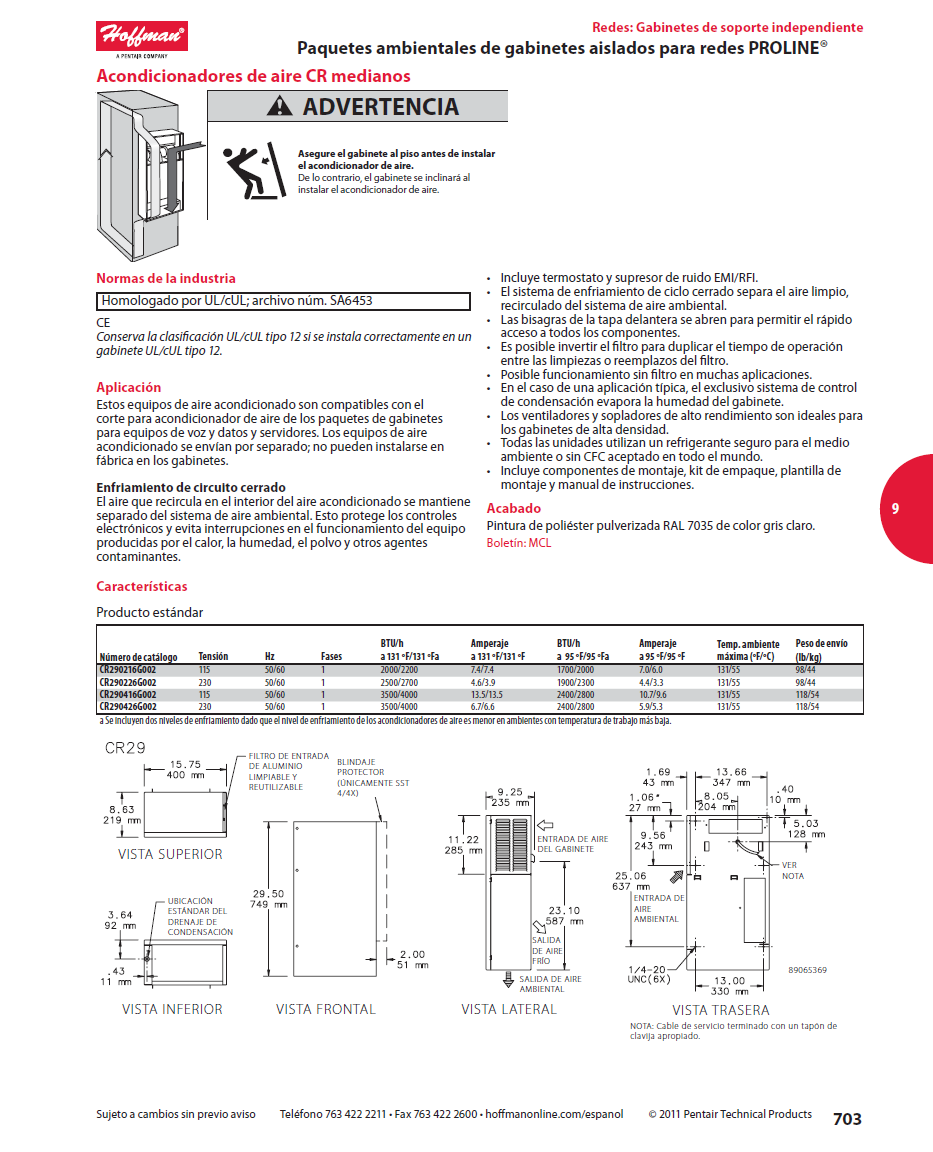

Acondicionadores de aire CR medianos

Normas de la industria
Homologado por UL/cUL; archivo núm. SA6453
CE
Conserva la clasificación UL/cUL tipo 12 si se instala correctamente en un
gabinete UL/cUL tipo 12.

Aplicación
Estos equipos de aire acondicionado son compatibles con el corte para acondicionador de aire de los paquetes de gabinetes para equipos de voz y datos y servidores. Los equipos de aire acondicionado se envían por separado; no pueden instalarse en fábrica en los gabinetes.

Enfriamiento de circuito cerrado

El aire que recircula en el interior del aire acondicionado se mantiene separado del sistema de aire ambiental. Esto protege los controles electrónicos y evita interrupciones en el funcionamiento del equipo producidas por el calor, la humedad, el polvo y otros agentes contaminantes.

Características

•• Incluye termostato y supresor de ruido EMI/RFI.
•• El sistema de enfriamiento de ciclo cerrado separa el aire limpio, recirculado del sistema de aire ambiental.
•• Las bisagras de la tapa delantera se abren para permitir el rápido acceso a todos los componentes.
•• Es posible invertir el filtro para duplicar el tiempo de operación entre las limpiezas o reemplazos del filtro.
•• Posible funcionamiento sin filtro en muchas aplicaciones.
•• En el caso de una aplicación típica, el exclusivo sistema de control de condensación evapora la humedad del gabinete.
•• Los ventiladores y sopladores de alto rendimiento son ideales para los gabinetes de alta densidad.
•• Todas las unidades utilizan un refrigerante seguro para el medio ambiente o sin CFC aceptado en todo el mundo.
•• Incluye componentes de montaje, kit de empaque, plantilla de montaje y manual de instrucciones.

Acabado

Pintura de poliéster pulverizada RAL 7035 de color gris claro.
Boletín: MCL

Numero de parte:

CR290216G002, CR290226G002, CR290416G002, CR290426G002,
