Gabinetes Refrigerados por Liquidos
DV218012LX2
Gabinetes Refrigerados por Liquidos
Gabinetes Refrigerados por Liquidos
VARISTAR LHX
Normas de la industria
NEMA Tipo 12
IP 55

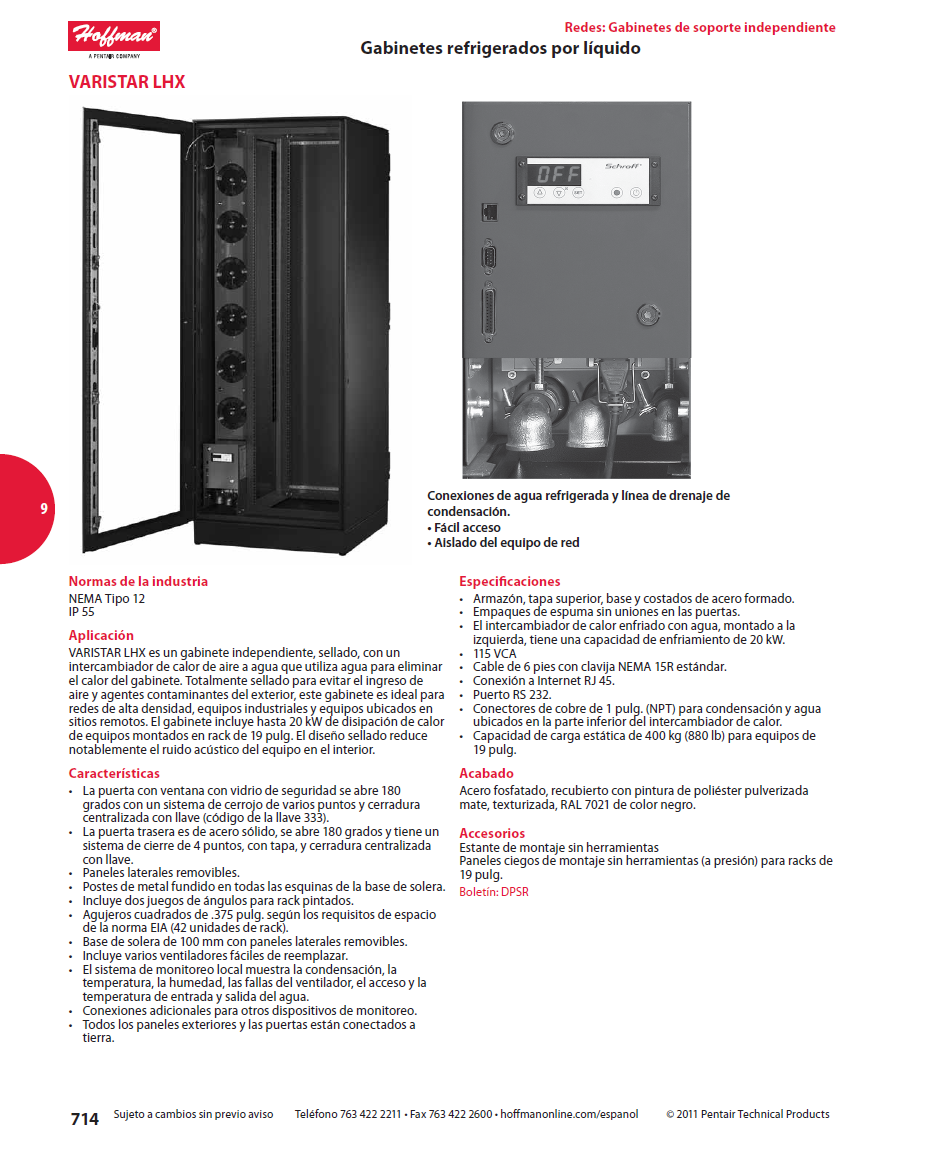

Gabinetes Refrigerados por Liquidos Aplicación
VARISTAR LHX es un gabinete independiente, sellado, con un intercambiador de calor de aire a agua que utiliza agua para eliminar el calor del gabinete. Totalmente sellado para evitar el ingreso de aire y agentes contaminantes del exterior, este gabinete es ideal para redes de alta densidad, equipos industriales y equipos ubicados en sitios remotos. El gabinete incluye hasta 20 kW de disipación de calor de equipos montados en rack de 19 pulg. El diseño sellado reduce notablemente el ruido acústico del equipo en el interior.
Gabinetes Refrigerados por Liquidos Características
•• La puerta con ventana con vidrio de seguridad se abre 180 grados con un sistema de cerrojo de varios puntos y cerradura centralizada con llave (código de la llave 333).
•• La puerta trasera es de acero sólido, se abre 180 grados y tiene un sistema de cierre de 4 puntos, con tapa, y cerradura centralizada con llave.
•• Paneles laterales removibles.
•• Postes de metal fundido en todas las esquinas de la base de solera.
•• Incluye dos juegos de ángulos para rack pintados.
•• Agujeros cuadrados de .375 pulg. según los requisitos de espacio de la norma EIA (42 unidades de rack).
•• Base de solera de 100 mm con paneles laterales removibles.
•• Incluye varios ventiladores fáciles de reemplazar.
•• El sistema de monitoreo local muestra la condensación, la temperatura, la humedad, las fallas del ventilador, el acceso y la temperatura de entrada y salida del agua.
•• Conexiones adicionales para otros dispositivos de monitoreo.
•• Todos los paneles exteriores y las puertas están conectados a tierra.
Gabinetes Refrigerados por Liquidos Especificaciones
•• Armazón, tapa superior, base y costados de acero formado.
•• Empaques de espuma sin uniones en las puertas.
•• El intercambiador de calor enfriado con agua, montado a la izquierda, tiene una capacidad de enfriamiento de 20 kW.
•• 115 VCA
•• Cable de 6 pies con clavija NEMA 15R estándar.
•• Conexión a Internet RJ 45.
•• Puerto RS 232.
•• Conectores de cobre de 1 pulg. (NPT) para condensación y agua ubicados en la parte inferior del intercambiador de calor.
•• Capacidad de carga estática de 400 kg (880 lb) para equipos de 19 pulg.
Gabinetes Refrigerados por Liquidos Acabado
Acero fosfatado, recubierto con pintura de poliéster pulverizada mate, texturizada, RAL 7021 de color negro.
Gabinetes Refrigerados por Liquidos Accesorios
Estante de montaje sin herramientas
Paneles ciegos de montaje sin herramientas (a presión) para racks de 19 pulg.
Boletín: DPSR

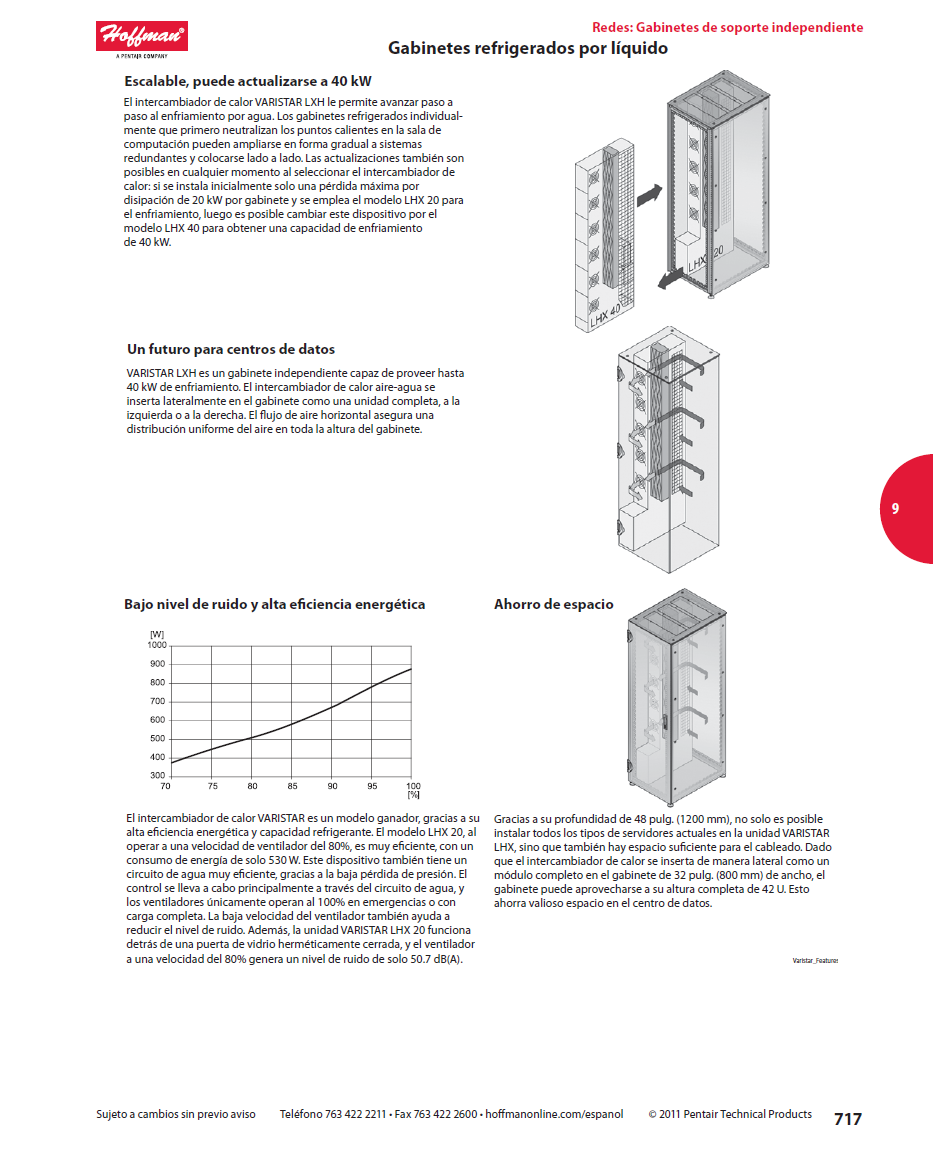

Escalable, puede actualizarse a 40 kW
El intercambiador de calor VARISTAR LXH le permite avanzar paso a paso al enfriamiento por agua. Los gabinetes refrigerados individualmente que primero neutralizan los puntos calientes en la sala de computación pueden ampliarse en forma gradual a sistemas redundantes y colocarse lado a lado. Las actualizaciones también son posibles en cualquier momento al seleccionar el intercambiador de calor: si se instala inicialmente solo una pérdida máxima por
disipación de 20 kW por gabinete y se emplea el modelo LHX 20 para el enfriamiento, luego es posible cambiar este dispositivo por el modelo LHX 40 para obtener una capacidad de enfriamiento de 40 kW.
Un futuro para centros de datos
VARISTAR LXH es un gabinete independiente capaz de proveer hasta 40 kW de enfriamiento. El intercambiador de calor aire-agua se inserta lateralmente en el gabinete como una unidad completa, a la izquierda o a la derecha. El ujo de aire horizontal asegura una distribución uniforme del aire en toda la altura del gabinete.
Bajo nivel de ruido y alta eciencia energética
El intercambiador de calor VARISTAR es un modelo ganador, gracias a su alta eciencia energética y capacidad refrigerante. El modelo LHX 20, al operar a una velocidad de ventilador del 80%, es muy eciente, con un consumo de energía de solo 530 W. Este dispositivo también tiene un circuito de agua muy eciente, gracias a la baja pérdida de presión. El control se lleva a cabo principalmente a través del circuito de agua, y los ventiladores únicamente operan al 100% en emergencias o con carga completa. La baja velocidad del ventilador también ayuda a reducir el nivel de ruido. Además, la unidad VARISTAR LHX 20 funciona detrás de una puerta de vidrio herméticamente cerrada, y el ventilador a una velocidad del 80% genera un nivel de ruido de solo 50.7 dB(A).
Gracias a su profundidad de 48 pulg. (1200 mm), no solo es posible instalar todos los tipos de servidores actuales en la unidad VARISTAR LHX, sino que también hay espacio suciente para el cableado. Dado que el intercambiador de calor se inserta de manera lateral como un módulo completo en el gabinete de 32 pulg. (800 mm) de ancho, el gabinete puede aprovecharse a su altura completa de 42 U. Esto ahorra valioso espacio en el centro de datos.
