Harness Board Accessories

Harness Board Accessories

RER.5-S6-X, RER.75-S6-X, RER1.25-S6-X, RER2.0-S6-X, ER.5-E4-X, ER1.25-E4-X

Harness Board Accessories

Tablero de Arneses de Accesorios

Harness Board Accessories Accesorios para Placas de arnés de Panduit ofrecen enrutamiento rápido y formación de conductores en la fabricación de arneses. Ellos sostienen los cables del tablero arnés a una altura uniforme para facilitar la aplicación de las ataduras de cables. Los accesorios están diseñados para su uso con diversas herramientas de instalación lazo de cable Panduit. Para mantener el arnés a una altura uniforme de aprox. 1.33 pulgadas (33.8mm) (en el centro del arnés) por encima de la tabla, utilice Retenedores RER elásticas, BR.75-E6 o BR.5-E6, CPH.75-S8, TJF y SHH1-S8 o SHH3-S8 aprovechar los accesorios de mesa. Esta altura es adecuado para su uso con la herramienta de instalación de cable PAT1M automática corbata.

Harness Board Accessories

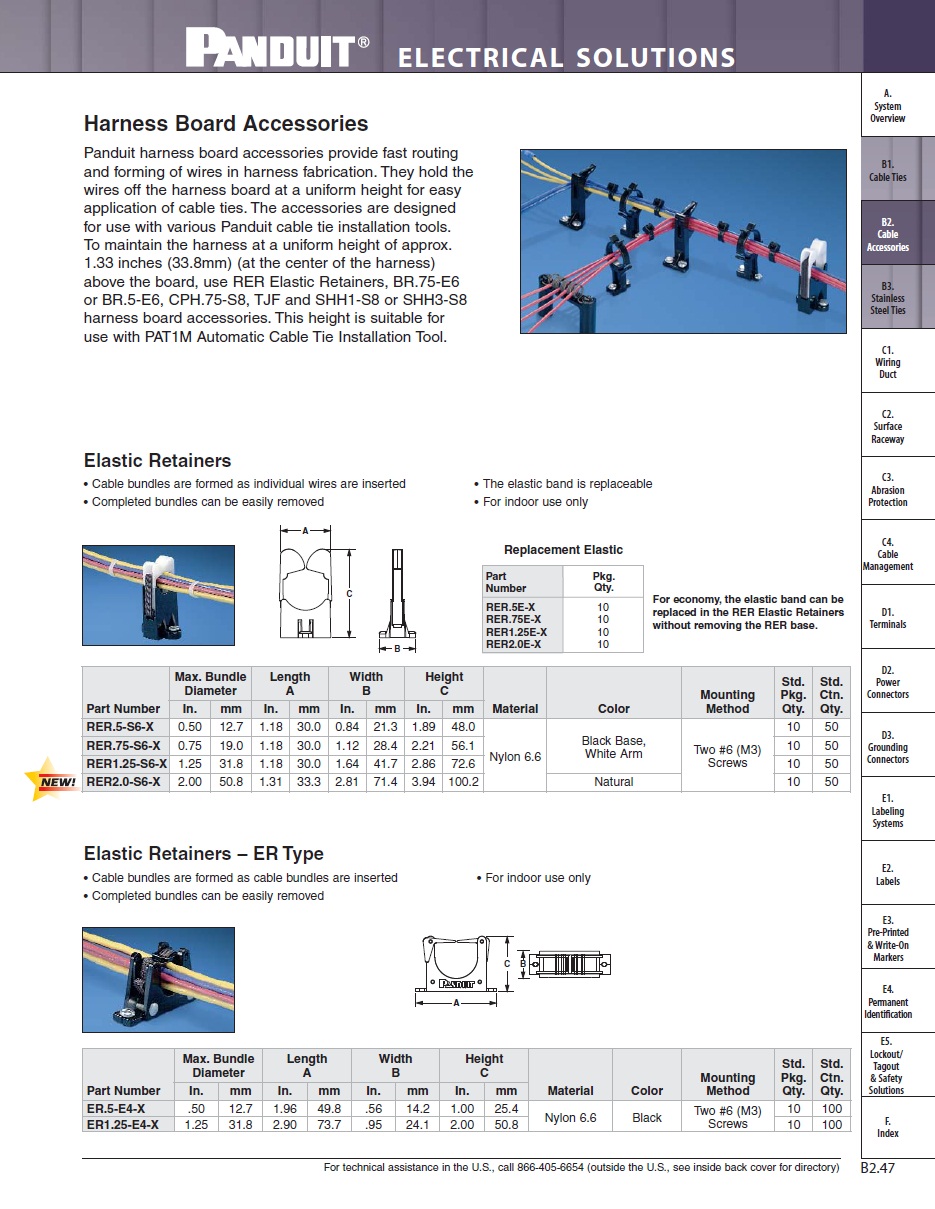

Harness Board Accessories Panduit harness board accessories provide fast routing and forming of wires in harness fabrication. They hold the wires off the harness board at a uniform height for easy application of cable ties. The accessories are designed for use with various Panduit cable tie installation tools. To maintain the harness at a uniform height of approx. 1.33 inches (33.8mm) (at the center of the harness) above the board, use RER Elastic Retainers, BR.75-E6 or BR.5-E6, CPH.75-S8, TJF and SHH1-S8 or SHH3-S8 harness board accessories. This height is suitable for use with PAT1M Automatic Cable Tie Installation Tool.

Retenedores Elásticos

• Mazos de cables se forman como se insertan alambres individuales
• Manojos completadas se pueden quitar fácilmente
• La banda elástica es reemplazable
• Sólo para uso en interiores

Elastic Retainers

• Cable bundles are formed as individual wires are inserted
• Completed bundles can be easily removed
• The elastic band is replaceable
• For indoor use only

Part Number

RER.5-S6-X

RER.75-S6-X

RER1.25-S6-X

RER2.0-S6-X

Retenedores elásticos – Tipo ER

• Mazos de cables se forman como se insertan mazos de cables
• Manojos completadas se pueden quitar fácilmente
• Sólo para uso en interiores

Elastic Retainers – ER Type

• Cable bundles are formed as cable bundles are inserted
• Completed bundles can be easily removed
• For indoor use only

Part Number

ER.5-E4-X

ER1.25-E4-X
