Mini Com TX5e Shielded Jack Modules

Mini Com TX5e Shielded Jack Modules

CJS5E88TGY, CJSK5E88TGBL

Mini Com TX5e Shielded Jack Modules

Contactenos en: www.innovative.com.mx Tel: (664) 621 33 36 / 621 30 09 ventas@innovative.com.mx, soporte@innovative.com.mx, Innovative Trade Center Tijuana, B. C. Distribuimos en toda la republica

Mini-Com® TX5e ™ Shielded Jack Módulos

• Exceder los requisitos de la norma ANSI / TIA-568-C.2 Categoría 5e,
IEEE 802.3an-2006 e ISO 11801 de clase D
sistemas de TV
• Exceder los requisitos de la norma ANSI / TIA-568-C.2 Categoría 5e
y IEC 61156-5 Categoría 5e normas de componentes
• Cumplir con los requisitos de IEEE 802.3af y IEEE 802.3at
para aplicaciones PoE
• Cada conector está 100% probado para asegurar NEXT y RL
rendimiento y está serializado individualmente para la trazabilidad
• Utilizar con patente pendiente mejorada Technology ™ Giga-TX para
terminaciones jack que optimiza el rendimiento
el mantenimiento de la geometría par de cables y eliminar
untwist conductor
• Totalmente y puestos a tierra para panel de conexiones cuando se instala
en el Panel de Panduit Todo Metal Modular Patch
• Contactos chapados con 50 micras de oro para
rendimiento superior
• No se requiere herramienta de impacto; herramienta de terminación (EGJT)
asegura conductores están completamente terminados mediante la utilización de una
movimiento de avance suave sin impacto en la interna crítica
componentes para la máxima fiabilidad
• Herramienta de terminación opcional (TGJT) reduce el tiempo de terminación
en un 25%, ideal para instalaciones de gran volumen
• Se puede volver a terminado un mínimo de veinte veces
• tapa de terminación Red designa rendimiento 5e Categoría
y proporciona alivio de tensión positiva; ayuda cable de control
radio de curvatura y segura retiene cables
• Terminar de 4 pares, 22-26 AWG, 100 ohmios, sólido o
trenzado blindado cable de par trenzado
• tapa de terminación universal es un código de colores para T568A y
T568B
• descarga de tracción integrada con tapa de alambre proporciona 360 °
camino conductor para conexión a tierra
• 0,187 pulg. Ficha proporciona camino conductor para conexión a tierra
conectores individuales
• Aceptar 6 y 8 posiciones enchufes modulares sin daños
• Puede estar claramente identificados con etiquetas e iconos opcionales
• Compatible con paneles de conexión Mini-Com ® modulares,
Placas frontales y Cajas de Montaje
• Opcional RJ45 bloqueadas dispositivo bloquea a cabo sin autorización
el acceso a los módulos de jack y extranjera potencialmente dañino
objetos, ahorrando tiempo y dinero asociados con datos
violaciones de la seguridad, el tiempo de inactividad de la red, la reparación, y
sustitución de hardware
• Tapa de polvo opcional mantiene la entrada de polvo y escombros mientras no
en uso

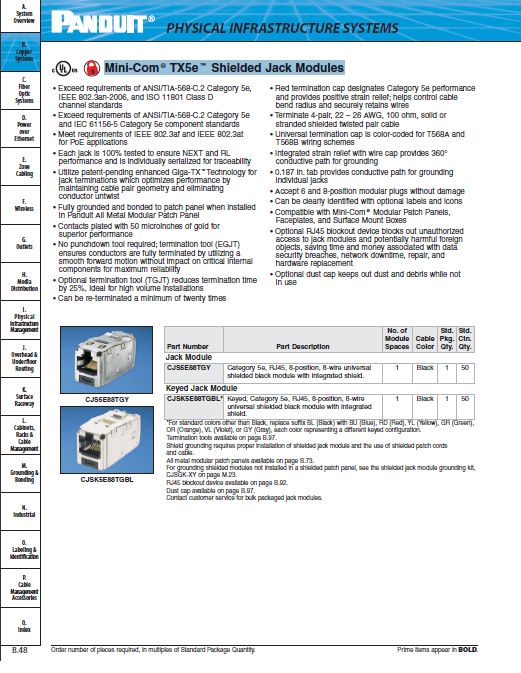

Mini Com TX5e Shielded Jack Modules

• Exceed requirements of ANSI/TIA-568-C.2 Category 5e,
IEEE 802.3an-2006, and ISO 11801 Class D
channel standards ,Mini Com TX5e Shielded Jack Modules
• Exceed requirements of ANSI/TIA-568-C.2 Category 5e
and IEC 61156-5 Category 5e component standards
• Meet requirements of IEEE 802.3af and IEEE 802.3at
for PoE applications
• Each jack is 100% tested to ensure NEXT and RL
performance and is individually serialized for traceability
• Utilize patent-pending enhanced Giga-TX ™Technology for
jack terminations which optimizes performance by
maintaining cable pair geometry and eliminating
conductor untwist
• Fully grounded and bonded to patch panel when installed
in Panduit All Metal Modular Patch Panel
• Contacts plated with 50 microinches of gold for
superior performance
• No punchdown tool required; termination tool (EGJT)
ensures conductors are fully terminated by utilizing a
smooth forward motion without impact on critical internal
components for maximum reliability
• Optional termination tool (TGJT) reduces termination time
by 25%, ideal for high volume installations
• Can be re-terminated a minimum of twenty times
• Red termination cap designates Category 5e performance
and provides positive strain relief; helps control cable
bend radius and securely retains wires
• Terminate 4-pair, 22 – 26 AWG, 100 ohm, solid or
stranded shielded twisted pair cable
• Universal termination cap is color-coded for T568A and
T568B wiring schemes
• Integrated strain relief with wire cap provides 360°
conductive path for grounding
• 0.187 in. tab provides conductive path for grounding
individual jacks
• Accept 6 and 8-position modular plugs without damage
• Can be clearly identified with optional labels and icons
• Compatible with Mini-Com ® Modular Patch Panels,
Faceplates, and Surface Mount Boxes
• Optional RJ45 blockout device blocks out unauthorized
access to jack modules and potentially harmful foreign
objects, saving time and money associated with data
security breaches, network downtime, repair, and
hardware replacement
• Optional dust cap keeps out dust and debris while not
in use

Numero de Parte PANDUIT: CJS5E88TGY, CJSK5E88TGBL
