Cajas y gabinetes con tapa con tornillos tipo 3R

Montaje horizontal tipo 3R

Normas de la industria

Mantiene la clasificación tipo 3R cuando se instala horizontalmente.
Mantiene la clasificación tipo 1 cuando se instala verticalmente.
Homologación UL 50, 50E; tipo 3R; archivo núm. E27525
Homologación cUL conforme a CSA C22.2 núm. 94; tipo 3R;
archivo núm. E27525
NEMA/EEMAC tipo 3R
IEC 60529, IP32

Aplicación

Utilice este gabinete como una caja de acceso, conexiones o
cableado para aplicaciones de montaje horizontal al aire libre; por
ejemplo, en techos o bases. No se requiere la estructura vertical de
montaje.

Características

•• La tapa con tornillos es el escudo de goteo que sobresale 3/4 pulg.
en cada lado y que sirve como protección a la intemperie
•• Sin empaque
•• Los lugares de la tapa destinados a los tornillos están en relieve
•• Cuerpo del gabinete con brida formada hacia fuera
•• Los orificios de montaje en la parte posterior sirven para dirigir
el montaje a través de la parte posterior hacia el montante o la
superficie de montaje; no se requiere la estructura vertical de
montaje
•• Los soportes opcionales de montaje (incluidos) brindan una separación
de 1 pulg. como protección ante la acumulación de agua

Especificaciones

•• Acero galvanizado calibre 16 ó 12

Acabado

Pintura de poliéster pulverizada de color gris ANSI 61 en el interior y
exterior de las superficies pretratadas.

Accesorios

Pintura de retoque

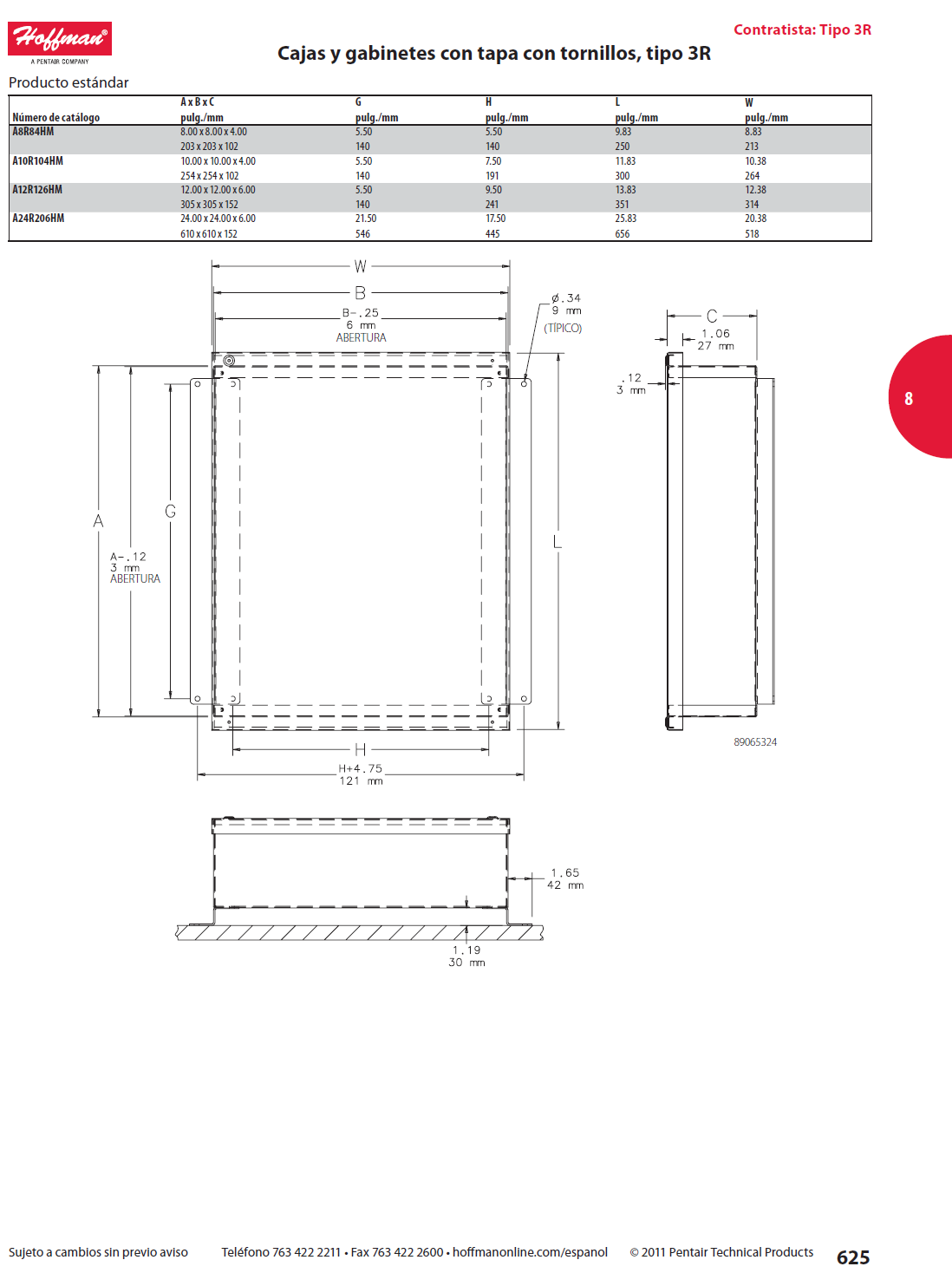

No. Parte: Montaje horizontal tipo 3R

A8R84HM, A10R104HM, A12R126HM, A24R206HM

Montaje horizontal tipo 3R
