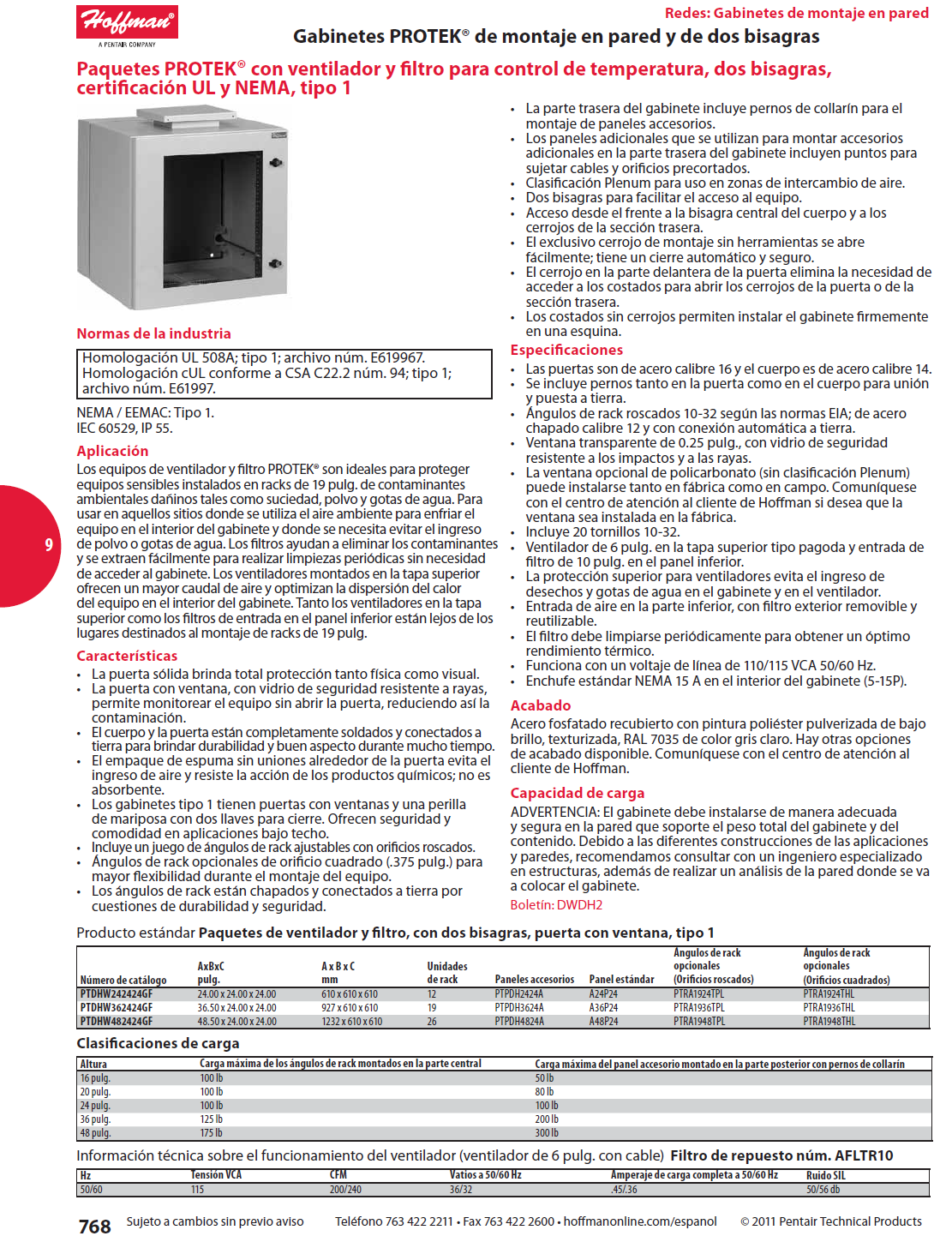

Paquetes PROTEK con ventilador y filtro para control de temperatura dos bisagras

Paquetes PROTEK con ventilador y filtro para control de temperatura dos bisagras certificación UL y NEMA tipo 1

Gabinetes PROTEK de montaje en pared y de dos bisagras

Paquetes PROTEK con ventilador y filtro para control de temperatura

Normas de la industria
Homologación UL 508A; tipo 1; archivo núm. E619967.
Homologación cUL conforme a CSA C22.2 núm. 94; tipo 1;
archivo núm. E61997.
NEMA / EEMAC: Tipo 1.
IEC 60529, IP 55.
Aplicación
Los equipos de ventilador y filtro PROTEK® son ideales para proteger
equipos sensibles instalados en racks de 19 pulg. de contaminantes
ambientales dañinos tales como suciedad, polvo y gotas de agua. Para
usar en aquellos sitios donde se utiliza el aire ambiente para enfriar el
equipo en el interior del gabinete y donde se necesita evitar el ingreso
de polvo o gotas de agua. Los filtros ayudan a eliminar los contaminantes
y se extraen fácilmente para realizar limpiezas periódicas sin necesidad
de acceder al gabinete. Los ventiladores montados en la tapa superior
ofrecen un mayor caudal de aire y optimizan la dispersión del calor
del equipo en el interior del gabinete. Tanto los ventiladores en la tapa
superior como los filtros de entrada en el panel inferior están lejos de los
lugares destinados al montaje de racks de 19 pulg.

Paquetes PROTEK con ventilador y filtro para control de temperatura
Características
•• La puerta sólida brinda total protección tanto física como visual.
•• La puerta con ventana, con vidrio de seguridad resistente a rayas,
permite monitorear el equipo sin abrir la puerta, reduciendo así la
contaminación.
•• El cuerpo y la puerta están completamente soldados y conectados a
tierra para brindar durabilidad y buen aspecto durante mucho tiempo.
•• El empaque de espuma sin uniones alrededor de la puerta evita el
ingreso de aire y resiste la acción de los productos químicos; no es
absorbente.
•• Los gabinetes tipo 1 tienen puertas con ventanas y una perilla
de mariposa con dos llaves para cierre. Ofrecen seguridad y
comodidad en aplicaciones bajo techo.
•• Incluye un juego de ángulos de rack ajustables con orificios roscados.
•• Ángulos de rack opcionales de orificio cuadrado (.375 pulg.) para
mayor flexibilidad durante el montaje del equipo.
•• Los ángulos de rack están chapados y conectados a tierra por
cuestiones de durabilidad y seguridad.
•• La parte trasera del gabinete incluye pernos de collarín para el
montaje de paneles accesorios.
•• Los paneles adicionales que se utilizan para montar accesorios
adicionales en la parte trasera del gabinete incluyen puntos para
sujetar cables y orificios precortados.
•• Clasificación Plenum para uso en zonas de intercambio de aire.
•• Dos bisagras para facilitar el acceso al equipo.
•• Acceso desde el frente a la bisagra central del cuerpo y a los
cerrojos de la sección trasera.
•• El exclusivo cerrojo de montaje sin herramientas se abre
fácilmente; tiene un cierre automático y seguro.
•• El cerrojo en la parte delantera de la puerta elimina la necesidad de
acceder a los costados para abrir los cerrojos de la puerta o de la
sección trasera.
•• Los costados sin cerrojos permiten instalar el gabinete firmemente
en una esquina.

Paquetes PROTEK con ventilador y filtro para control de temperatura
Especificaciones
•• Las puertas son de acero calibre 16 y el cuerpo es de acero calibre 14.
•• Se incluye pernos tanto en la puerta como en el cuerpo para unión
y puesta a tierra.
•• Ángulos de rack roscados 10-32 según las normas EIA; de acero
chapado calibre 12 y con conexión automática a tierra.
•• Ventana transparente de 0.25 pulg., con vidrio de seguridad
resistente a los impactos y a las rayas.
•• La ventana opcional de policarbonato (sin clasificación Plenum)
puede instalarse tanto en fábrica como en campo. Comuníquese
con el centro de atención al cliente de Hoffman si desea que la
ventana sea instalada en la fábrica.
•• Incluye 20 tornillos 10-32.
•• Ventilador de 6 pulg. en la tapa superior tipo pagoda y entrada de
filtro de 10 pulg. en el panel inferior.
•• La protección superior para ventiladores evita el ingreso de
desechos y gotas de agua en el gabinete y en el ventilador.
•• Entrada de aire en la parte inferior, con filtro exterior removible y
reutilizable.
•• El filtro debe limpiarse periódicamente para obtener un óptimo
rendimiento térmico.
•• Funciona con un voltaje de línea de 110/115 VCA 50/60 Hz.
•• Enchufe estándar NEMA 15 A en el interior del gabinete (5-15P).
Acabado
Acero fosfatado recubierto con pintura poliéster pulverizada de bajo
brillo, texturizada, RAL 7035 de color gris claro. Hay otras opciones
de acabado disponible. Comuníquese con el centro de atención al
cliente de Hoffman.
Capacidad de carga
ADVERTENCIA: El gabinete debe instalarse de manera adecuada
y segura en la pared que soporte el peso total del gabinete y del
contenido. Debido a las diferentes construcciones de las aplicaciones
y paredes, recomendamos consultar con un ingeniero especializado
en estructuras, además de realizar un análisis de la pared donde se va
a colocar el gabinete.

Contactenos en: www.innovative.com.mx Tel: (664) 621 33 36 / 621 30 09 ventas@innovative.com.mx, ,soporte@innovative.com.mx, Innovative Trade Center Tijuana, B. C. Distribuimos en toda la republica

No. Parte: Paquetes PROTEK con ventilador y filtro para control de temperatura

PTDHW242424GF, PTDHW362424GF, PTDHW482424GF
