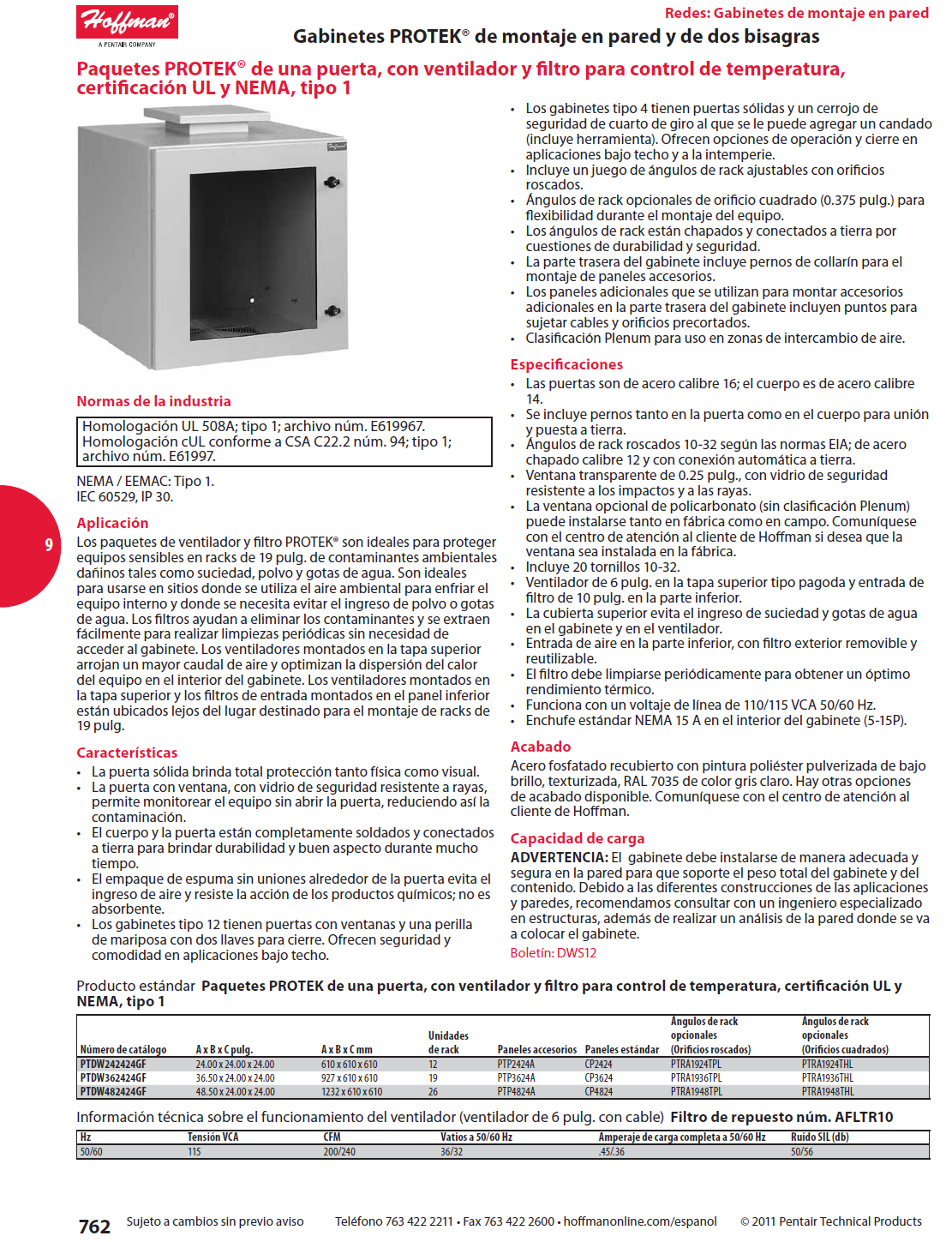

Paquetes PROTEK de una puerta con ventilador y filtro para control de temperatura certificación UL y NEMA tipo 1

Paquetes PROTEK de una puerta con ventilador

Gabinetes PROTEK de montaje en pared y de dos bisagras

Paquetes PROTEK de una puerta con ventilador

Normas de la industria
Homologación UL 508A; tipo 1; archivo núm. E619967.
Homologación cUL conforme a CSA C22.2 núm. 94; tipo 1;
archivo núm. E61997.
NEMA / EEMAC: Tipo 1.
IEC 60529, IP 30.
Aplicación
Los paquetes de ventilador y filtro PROTEK® son ideales para proteger
equipos sensibles en racks de 19 pulg. de contaminantes ambientales
dañinos tales como suciedad, polvo y gotas de agua. Son ideales
para usarse en sitios donde se utiliza el aire ambiental para enfriar el
equipo interno y donde se necesita evitar el ingreso de polvo o gotas
de agua. Los filtros ayudan a eliminar los contaminantes y se extraen
fácilmente para realizar limpiezas periódicas sin necesidad de
acceder al gabinete. Los ventiladores montados en la tapa superior
arrojan un mayor caudal de aire y optimizan la dispersión del calor
del equipo en el interior del gabinete. Los ventiladores montados en
la tapa superior y los filtros de entrada montados en el panel inferior
están ubicados lejos del lugar destinado para el montaje de racks de
19 pulg.

Paquetes PROTEK de una puerta con ventilador
Características
•• La puerta sólida brinda total protección tanto física como visual.
•• La puerta con ventana, con vidrio de seguridad resistente a rayas,
permite monitorear el equipo sin abrir la puerta, reduciendo así la
contaminación.
•• El cuerpo y la puerta están completamente soldados y conectados
a tierra para brindar durabilidad y buen aspecto durante mucho
tiempo.
•• El empaque de espuma sin uniones alrededor de la puerta evita el
ingreso de aire y resiste la acción de los productos químicos; no es
absorbente.
•• Los gabinetes tipo 12 tienen puertas con ventanas y una perilla
de mariposa con dos llaves para cierre. Ofrecen seguridad y
comodidad en aplicaciones bajo techo.
•• Los gabinetes tipo 4 tienen puertas sólidas y un cerrojo de
seguridad de cuarto de giro al que se le puede agregar un candado
(incluye herramienta). Ofrecen opciones de operación y cierre en
aplicaciones bajo techo y a la intemperie.
•• Incluye un juego de ángulos de rack ajustables con orificios
roscados.
•• Ángulos de rack opcionales de orificio cuadrado (0.375 pulg.) para
flexibilidad durante el montaje del equipo.
•• Los ángulos de rack están chapados y conectados a tierra por
cuestiones de durabilidad y seguridad.
•• La parte trasera del gabinete incluye pernos de collarín para el
montaje de paneles accesorios.
•• Los paneles adicionales que se utilizan para montar accesorios
adicionales en la parte trasera del gabinete incluyen puntos para
sujetar cables y orificios precortados.
•• Clasificación Plenum para uso en zonas de intercambio de aire.
Especificaciones
•• Las puertas son de acero calibre 16; el cuerpo es de acero calibre
14.
•• Se incluye pernos tanto en la puerta como en el cuerpo para unión
y puesta a tierra.
•• Ángulos de rack roscados 10-32 según las normas EIA; de acero
chapado calibre 12 y con conexión automática a tierra.
•• Ventana transparente de 0.25 pulg., con vidrio de seguridad
resistente a los impactos y a las rayas.
•• La ventana opcional de policarbonato (sin clasificación Plenum)
puede instalarse tanto en fábrica como en campo. Comuníquese
con el centro de atención al cliente de Hoffman si desea que la
ventana sea instalada en la fábrica.
•• Incluye 20 tornillos 10-32.
•• Ventilador de 6 pulg. en la tapa superior tipo pagoda y entrada de
filtro de 10 pulg. en la parte inferior.
•• La cubierta superior evita el ingreso de suciedad y gotas de agua
en el gabinete y en el ventilador.
•• Entrada de aire en la parte inferior, con filtro exterior removible y
reutilizable.
•• El filtro debe limpiarse periódicamente para obtener un óptimo
rendimiento térmico.
•• Funciona con un voltaje de línea de 110/115 VCA 50/60 Hz.
•• Enchufe estándar NEMA 15 A en el interior del gabinete (5-15P).

Paquetes PROTEK de una puerta con ventilador
Acabado
Acero fosfatado recubierto con pintura poliéster pulverizada de bajo
brillo, texturizada, RAL 7035 de color gris claro. Hay otras opciones
de acabado disponible. Comuníquese con el centro de atención al
cliente de Hoffman.
Capacidad de carga
ADVERTENCIA: El gabinete debe instalarse de manera adecuada y
segura en la pared para que soporte el peso total del gabinete y del
contenido. Debido a las diferentes construcciones de las aplicaciones
y paredes, recomendamos consultar con un ingeniero especializado
en estructuras, además de realizar un análisis de la pared donde se va
a colocar el gabinete

Contactenos en: www.innovative.com.mx Tel: (664) 621 33 36 / 621 30 09 ventas@innovative.com.mx, ,soporte@innovative.com.mx, Innovative Trade Center Tijuana, B. C. Distribuimos en toda la republica

No. Parte: Paquetes PROTEK de una puerta con ventilador

PTDW242424GF, PTDW362424GF, PTDW482424GF
