Puertas tapas y costados PROLINE – Puerta de interruptores para gabinetes PROLINE

Puerta de interruptores para gabinetes
PROLINE

PTDDC166, PLTDDC166, PTDDC168, PLTDDC168, PTDDC186, PTDDC188, PLTDDC188, PTDDC206, PTDDC208, PLTDDC208, PTDDC1810, PLTDDC1810PTDDC2010, PLTDDC2010, PTDLDC206, PTDLDC2010,

Puertas tapas y costados PROLINE

Puerta de interruptores para gabinetes
PROLINE

Las puertas de interruptores son una forma de instalar interruptores
de montaje en brida en los gabinetes PROLINE®. El parteluz con
bisagra permite el acceso sin obstrucciones al interior y facilita la
instalación del equipo.
El parteluz de interruptores tiene bisagra para facilitar la instalación
del interruptor y permitir el máximo acceso al subpanel. Se incluye
una barra de puerta removible en la puerta de interruptores. Una
manija al ras con mecanismo de anulación acciona un sistema
de cerrojo interno de tres puntos en la puerta de interruptores
y se engancha con el parteluz de interruptores. Se provee un
mecanismo de interbloqueo entre la puerta maestra y el parteluz de
interruptores. El parteluz de interruptores y la puerta de interruptores
tienen bisagras de 140 grados y empaques para mantener la
integridad del gabinete. Las puertas de acero son de calibre 14 y
tienen pintura pulverizada de poliéster gris claro texturizado RAL
7035.
Los gabinetes PROLINE con puertas de interruptores con provisión de
corte preferido para lado izquierdo o derecho aceptan los siguientes
tipos de dispositivos interruptores montados en brida:

Puerta de interruptores para gabinetes PROLINE

 Allen-Bradley

•• Interruptores del boletín 1494V con mecanismos operativos de
profundidad variable montados en brida, y mecanismos operativos
de profundidad variable montados en brida del boletín 1494V para
cortacircuitos.
•• Mecanismos operativos de cable flexible del boletín 140U para
cortacircuitos de estuche moldeado 140U.

ABB Controls

•• Interruptores de hasta 200 A, y operadores para cortacircuitos ABB
de hasta 800 A.

Eaton Cutler-Hammer

•• Interruptores de profundidad variable de hasta 200 A, también
operadores para cortacircuitos C-H Westinghouse de hasta 600 A.
También mecanismos de manija FLEX SHAFT® para cortacircuitos.

General Electric

•• Mecanismos de profundidad variable tipo TDA para interruptores
de hasta 200 A, también mecanismos operadores u operadores de
cable SPECTRA FLEX® para cortacircuitos de hasta 600 A.

Siemens ITE

•• Manija operativa de profundidad variable montada en brida
MAX-FLEX™ para interruptores y cortacircuitos, así como ciertos
operadores de profundidad fija para interruptores.

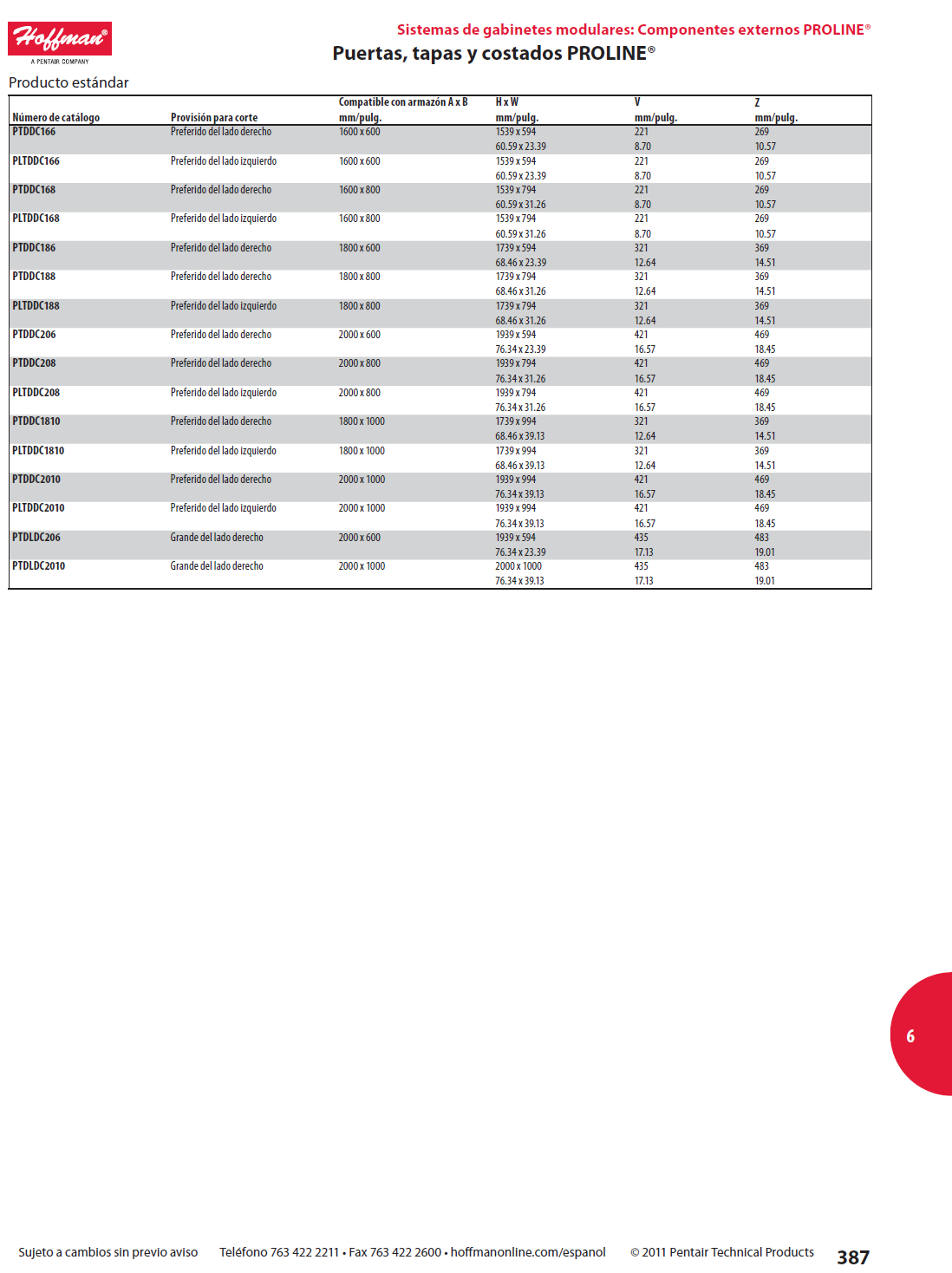

Número de catálogo: Puerta de interruptores para gabinetes PROLINE

PTDDC166, PLTDDC166, PTDDC168, PLTDDC168, PTDDC186, PTDDC188, PLTDDC188, PTDDC206, PTDDC208, PLTDDC208, PTDDC1810, PLTDDC1810PTDDC2010, PLTDDC2010, PTDLDC206, PTDLDC2010,

Sistemas de gabinetes modulares: Componentes externos PROLINE
