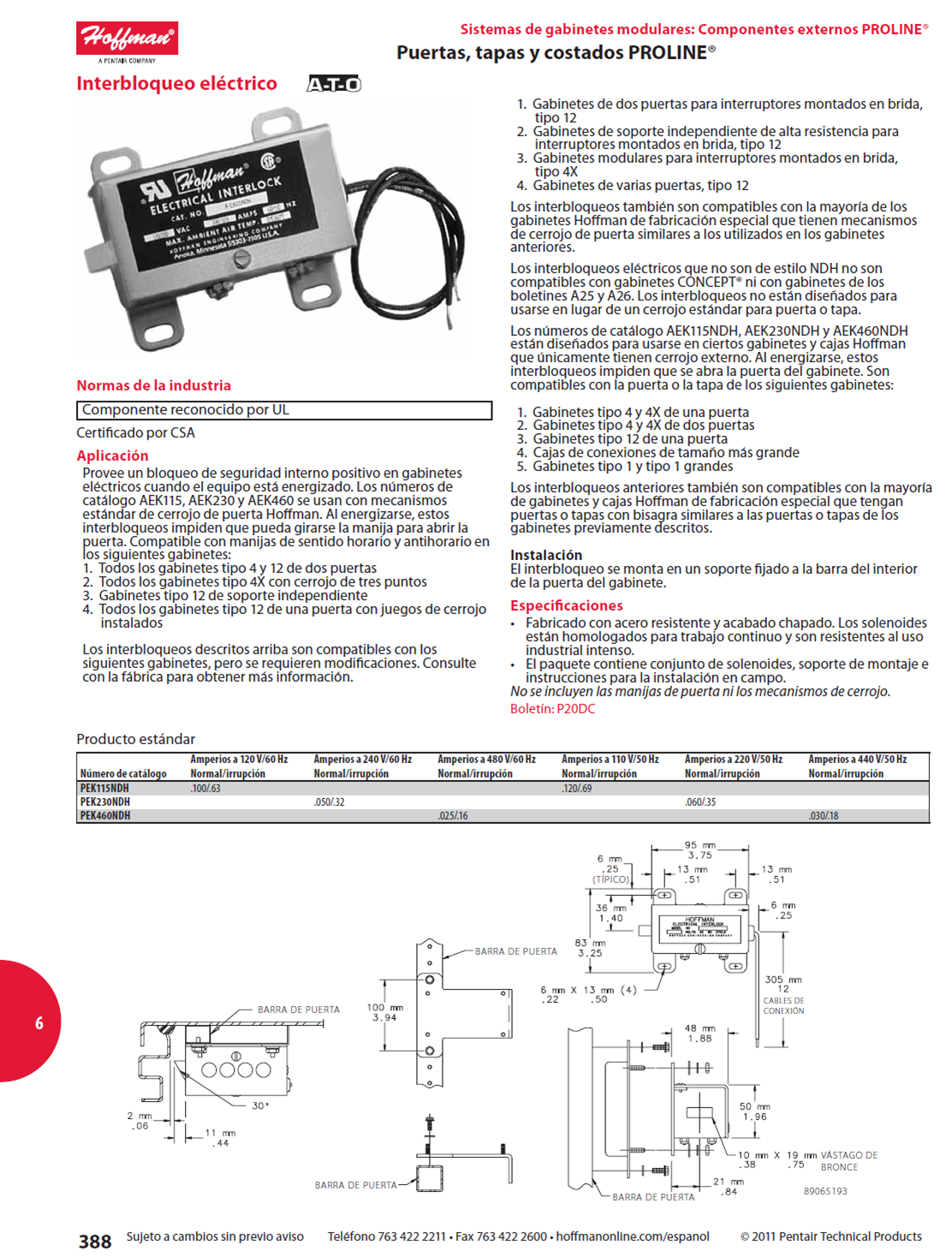

Puertas tapas y costados PROLINE – Interbloqueo electrico

Interbloqueo electrico

Puertas tapas y costados PROLINE

Interbloqueo electrico

Normas de la industria

Componente reconocido por UL
Certificado por CSA

Aplicación

Provee un bloqueo de seguridad interno positivo en gabinetes
eléctricos cuando el equipo está energizado. Los números de
catálogo AEK115, AEK230 y AEK460 se usan con mecanismos
estándar de cerrojo de puerta Hoffman. Al energizarse, estos
interbloqueos impiden que pueda girarse la manija para abrir la
puerta. Compatible con manijas de sentido horario y antihorario en
los siguientes gabinetes:
1. Todos los gabinetes tipo 4 y 12 de dos puertas
2. Todos los gabinetes tipo 4X con cerrojo de tres puntos
3. Gabinetes tipo 12 de soporte independiente
4. Todos los gabinetes tipo 12 de una puerta con juegos de cerrojo
instalados
Los interbloqueos descritos arriba son compatibles con los
siguientes gabinetes, pero se requieren modificaciones. Consulte
con la fábrica para obtener más información.

1. Gabinetes de dos puertas para interruptores montados en brida,
tipo 12
2. Gabinetes de soporte independiente de alta resistencia para
interruptores montados en brida, tipo 12
3. Gabinetes modulares para interruptores montados en brida,
tipo 4X
4. Gabinetes de varias puertas, tipo 12
Los interbloqueos también son compatibles con la mayoría de los
gabinetes Hoffman de fabricación especial que tienen mecanismos
de cerrojo de puerta similares a los utilizados en los gabinetes
anteriores.
Los interbloqueos eléctricos que no son de estilo NDH no son
compatibles con gabinetes CONCEPT® ni con gabinetes de los
boletines A25 y A26. Los interbloqueos no están diseñados para
usarse en lugar de un cerrojo estándar para puerta o tapa.
Los números de catálogo AEK115NDH, AEK230NDH y AEK460NDH
están diseñados para usarse en ciertos gabinetes y cajas Hoffman
que únicamente tienen cerrojo externo. Al energizarse, estos
interbloqueos impiden que se abra la puerta del gabinete. Son
compatibles con la puerta o la tapa de los siguientes gabinetes:
1. Gabinetes tipo 4 y 4X de una puerta
2. Gabinetes tipo 4 y 4X de dos puertas
3. Gabinetes tipo 12 de una puerta
4. Cajas de conexiones de tamaño más grande
5. Gabinetes tipo 1 y tipo 1 grandes
Los interbloqueos anteriores también son compatibles con la mayoría
de gabinetes y cajas Hoffman de fabricación especial que tengan
puertas o tapas con bisagra similares a las puertas o tapas de los
gabinetes previamente descritos.

Instalación

El interbloqueo se monta en un soporte fijado a la barra del interior
de la puerta del gabinete.

Especificaciones

•• Fabricado con acero resistente y acabado chapado. Los solenoides
están homologados para trabajo continuo y son resistentes al uso
industrial intenso.
•• El paquete contiene conjunto de solenoides, soporte de montaje e
instrucciones para la instalación en campo.
No se incluyen las manijas de puerta ni los mecanismos de cerrojo.

Interbloqueo electrico

No. parte: Interbloqueo electrico

PEK115NDH, PEK230NDH, PEK460NDH

Interbloqueo electrico
