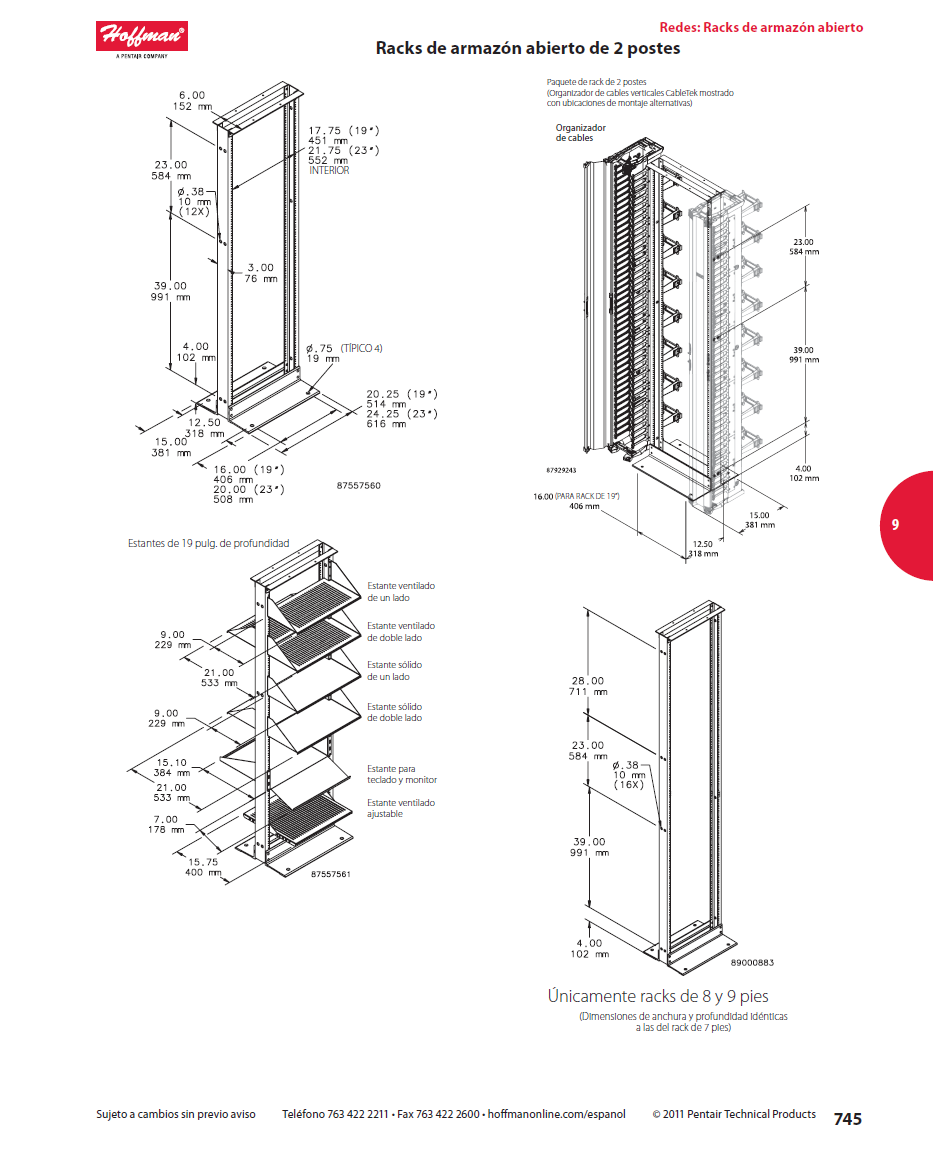

Rack abierto de 2 postes

Rack abierto de 2 postes

EDR19FM24U, EDR19FM38U, EDR19FM45U, EVR19FM45U, EDR19FM51U, EVR19FM51U, EDR19FM58U, EVR19FM58U, EDR23FM24U, EDR23FM38U, EDR23FM45U, EVR23FM45U, EDR23FM51U, EVR23FM51U, EDR19FM45UCM1, EDR19FM45UCM2, EVR19FM45UCM1

Rack de armazón abierto de 2 postes

Normas de la industria Rack abierto de 2 postes
Homologación UL 1863; archivo núm. E230874.
Homologación cUL conforme a CSA C22.2 núm. 182.4; archivo núm. E230874.
EIA 310-D
Aplicación Rack abierto de 2 postes

Los racks de armazón abierto de 2 postes fueron diseñados para usarse en centros de datos de comunicaciones y salas de telecomunicaciones; cumplen con los requisitos operativos básicos para la organización de cables.

Características Rack abierto de 2 postes

•• Alturas entre 4 y 9 pies (24U a 58U) según los requisitos de capacidad; los paquetes de racks de 19 pulg. tienen 7 pies de altura. • Los rieles laterales tienen roscas UNC 12-24 en ambos costados para una rápida instalación.
•• El patrón de orificios de montaje vertical universal EIA de 5/8 pulg. – 5/8 pulg. – 1/2 pulg. cumple con las normas de la industria.
•• Las marcas para unidades de rack tanto en la parte delantera como trasera de los postes verticales facilitan el montaje del equipo.
•• Se entregan sin armar en paquetes individuales; incluyen componentes de montaje (incluye 20 tornillos 12-24) para un mejor almacenamiento e instalación.
•• Se pueden enviar por FedEx o UPS.
•• Los paquetes con organizadores de cable y racks incluyen uno o dos organizadores de cable de 6 pulg.
•• Incluye tapa con bisagras de una sola pieza.

Especificaciones Rack abierto de 2 postes

•• El armazón es de aluminio extruido, fuerte y liviano (aleación 6063-T6) con marcas para unidades de rack en la parte delantera y trasera de los postes verticales.

Acabado Rack abierto de 2 postes

Pintura de poliéster pulverizada RAL 9005 de color negro o aluminio fresado.

Capacidad de carga Rack abierto de 2 postes

Recomendamos no exceder las siguientes capacidades de carga.
Rack de montaje en piso: 1000 lb (453.6 kg)
Estante sólido de un lado: 150 lb (68.0 kg)
Estante de dos lados: 300 lb (136.1 kg)
Estante ventilado de un lado: 150 lb (68.0 kg)
Estante ventilado de dos lados: 300 lb (136.1 kg)
Estante ventilado ajustable: 60 lb (27.2 kg)
Estante para teclado y monitor: 200 lb (90.7 kg)
Boletín: DOFR2

2-Post Open Frame Rack
INDUSTRY STANDARDS
UL 1863 Listed; File No. E230874
cUL Listed per CSA C22.2 No. 182.4; File No. E230874
EIA 310-D

APPLICATION

Designed for use in communication data centers and telecommunication rooms, 2-Post Open Frame Racks satisfy basic functional requirements for structuring cable. Racks are available in 3-in. or 6-in. column widths.

FEATURES

• Range of heights from 4 ft. to 9 ft. (24U to 58U) to match capacity requirements; 19-in. Rack Packages are 7-ft. high
• Side rails are tapped on both sides with 12-24UNC threads for quick installation
• EIA Universal 5/8 in. – 5/8 in. – 1/2 in. vertical mounting hole pattern matches industry standards
• RU markings on both front and back of uprights make it easier to mount equipment
• Packed unassembled in individual cartons; assembly hardware (including twenty 12-24 mounting screws) is furnished for convenient storage and installation
• Can be shipped via FedEx or UPS
• Convenient rack and cable manager packages offered with either one or two 6-in. cable managers; includes one-piece hinged cover

SPECIFICATIONS

• Frame is a strong and lightweight aluminum (6063-T6 alloy), extruded or formed, with RU markings on both front and back of uprights

FINISH

RAL 9005 black polyester powder paint or milled aluminum

LOAD RATING

Do not exceed the following recommended load ratings.
Floor Mount Rack – 1000 lb. (453.6 kg)
One-Sided Solid Shelf – 150 lb. (68.0 kg)
Double-Sided Shelf – 300 lb. (136.1 kg)
One-Sided Vented Shelf – 150 lb. (68.0 kg)
Double-Sided Vented Shelf – 300 lb. (136.1 kg)
Adjustable Vented Shelf – 60 lb. (27.2 kg)
Keyboard/Monitor Shelf – 200 lb. (90.7 kg)
Bulletin: DMAX, DOFR2

Numero de parte Rack abierto de 2 postes:

EDR19FM24U, EDR19FM38U, EDR19FM45U, EVR19FM45U, EDR19FM51U, EVR19FM51U, EDR19FM58U, EVR19FM58U, EDR23FM24U, EDR23FM38U, EDR23FM45U, EVR23FM45U, EDR23FM51U, EVR23FM51U, EDR19FM45UCM1, EDR19FM45UCM2, EVR19FM45UCM1
