Power Cable Three Conductor EPR PVC Shielded

aislamiento de EPR
El forro de PVC
blindado
Lista UL Tipo MV-105
ESPECIFICACIONES DE
1. CONDUCTOR: Clase B trenzado, de cobre desnudo recocido
2. blindaje del conductor: Conductor se cubre con un compuesto termoestable semiconductor extruido unido al aislamiento
3. AISLAMIENTO: Caucho de etileno propileno (EPR) con la capa semiconductora termoestable y 5 mil escudo cinta de cobre
4. MONTAJE: Los tres conductores están cableados con una hebra de Clase B, conductor de puesta a tierra sin recubrimiento de cobre y cargas adecuadas de conformidad con la norma UL 1072. Una cinta aglutinante es
aplicado en general
5. CHAQUETA general: requisitos de ICEA y UL reunión Sunlight resistente negro cloruro de polivinilo (PVC)
6. NORMAS: Listado Tipo MV-105 por UL 1072 y cumple con los requisitos de ICEA S-93-639 y AEIC CS8. UL 1685 pasa prueba de la llama / hr 70.000 BTU. Los tamaños 1/0 y más grande
la indicación «para uso de la TC»
7. AMPACIDAD: Sobre la base de tres cables conductores individuales aislados en el conducto de aire de acuerdo con la Tabla NEC 310,75 con una temperatura del conductor de 90 ° C y una temperatura ambiente de 40 ° C
8. Temperatura: 105 ° C
9. VOLTAJE: 5 kV 133% y 8 kV 100%
APLICACIONES
Para su uso en circuitos de potencia de hasta 8 kV cuando se instala en el aire abierto, conducto, conducto o enterrado directamente en la tierra, para lugares húmedos y secos. Se utiliza para aplicaciones de potencia en química
plantas, refinerías, fábricas de acero, plantas industriales, subestaciones y centrales eléctricas.

Diámetros y pesos pueden variar entre los fabricantes.

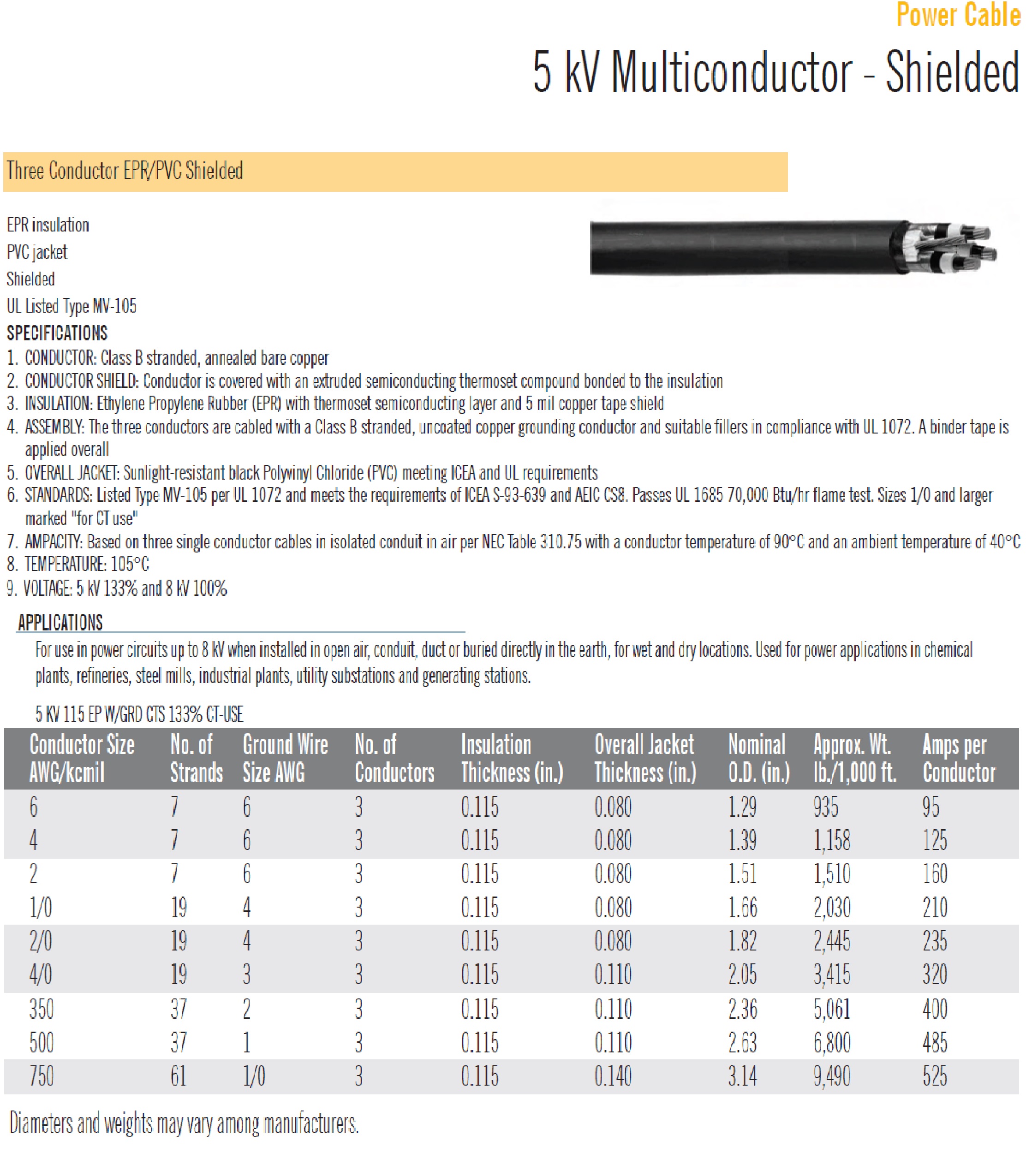

Power Cable Three Conductor EPR PVC Shielded

EPR insulation
PVC jacket
Shielded
UL Listed Type MV-105
SPECIFICATIONS OF
1. CONDUCTOR: Class B stranded, annealed bare copper
2. CONDUCTOR SHIELD: Conductor is covered with an extruded semiconducting thermoset compound bonded to the insulation
3. INSULATION: Ethylene Propylene Rubber (EPR) with thermoset semiconducting layer and 5 mil copper tape shield
4. ASSEMBLY: The three conductors are cabled with a Class B stranded, uncoated copper grounding conductor and suitable fillers in compliance with UL 1072. A binder tape is
applied overall
5. OVERALL JACKET: Sunlight-resistant black Polyvinyl Chloride (PVC) meeting ICEA and UL requirements
6. STANDARDS: Listed Type MV-105 per UL 1072 and meets the requirements of ICEA S-93-639 and AEIC CS8. Passes UL 1685 70,000 Btu/hr flame test. Sizes 1/0 and larger
marked «for CT use»
7. AMPACITY: Based on three single conductor cables in isolated conduit in air per NEC Table 310.75 with a conductor temperature of 90°C and an ambient temperature of 40°C
8. TEMPERATURE: 105°C
9. VOLTAGE: 5 kV 133% and 8 kV 100%
APPLICATIONS
For use in power circuits up to 8 kV when installed in open air, conduit, duct or buried directly in the earth, for wet and dry locations. Used for power applications in chemical
plants, refineries, steel mills, industrial plants, utility substations and generating stations.

Diameters and weights may vary among manufacturers.

3JS-0603, 3JS-0403, 3JS-0203, 3JS-1013, 3JS-2023, 3JS-4043, 3JS-3503, 3JS-5003, 3JS-7503
