CORNING CABLE SYSTEMS
Con UniCam de alto rendimiento conectores monomodo, las mejores en su clase óptica
el rendimiento está disponible en una solución rápida, sencilla y sin terminación de campo para monomodo
fibras. Estos patentado, de alta precisión, de cerámica férula LC, SC y ST Compatible
conectores monomodo ofrecen Pretium capacidad de rendimiento – un destacado 0,2 dB
0,5 dB típica pérdida / inserción máxima por par conector cuando se instala con el
Kit de herramientas Pretium UniCam. Esto, herramienta de instalación de mano ligero y la
Cuchilla de alto rendimiento prácticamente eliminar la variabilidad humana desde la instalación, por
terminaciones que se realizan bien, la primera vez, cada vez. El resultado: la
rendimiento óptico superior que usted requiere para su más exigentes
aplicaciones monomodo.
Mientras que los conectores UniCam de alto rendimiento de un solo modo son compatibles con el
Conectores estándar UniCam Tool Kit, la verdadera capacidad de altas prestaciones de éstos
conectores sólo pueden ser garantizadas con el Kit de herramientas Pretium UniCam.
El Kit de herramientas Pretium UniCam puede instalar rápidamente un conector en aproximadamente UniCam
45 segundos. A partir de la cuchilla, con su cubo de fibra de desecho integrado y de doble pinza
asimiento de precisión, a la herramienta de instalación con su marcha inmediata / no-go señal de realimentación,
Conjunto de Herramientas Pretium UniCam fue cuidadosamente diseñado con las necesidades de la red
instaladores en mente.La instalación es tan fácil como tira, limpio, Cleave, leva y engarce – con una excepcional óptica
rendimiento garantizado. Cada conector UniCam es 100 por ciento garantizado para cumplir
el pliego de condiciones publicadas en el momento de la instalación, o sistemas de cable Corning
reemplazarlo

ESPECIFICACIONES
1. Pérdida de inserción típica: 0,2 dB
2. pérdida de inserción máxima: 0,5 dB
3. La reflectancia (dB): -55 PC

CARACTERISTICAS
• Pérdida de inserción típica de 0,2 dB y la pérdida de inserción máxima de 0,5 dB para
mejor en su clase de rendimiento óptico, cuando se instala usando el UniCam Pretium
Kit de herramientas
• Amplio rango de temperatura de funcionamiento (-40 ° a + 75 ° C) para la verdadera utilidad y
flexibilidad, cuando se realiza con el kit de herramientas Pretium UniCam
• El kit de herramienta Pretium UniCam prácticamente elimina la variabilidad humana en
de instalación, lo que garantiza resultados consistentes y fiables
• Se presenta en envases individuales para la instalación en 3 mm, 2 mm, 1,6 mm y
Cable de 900 micras
• Los paquetes organizador UniCam de conexión para la instalación de unos 900 micrones.
Organizador paquete incluye el conjunto de conector y 900 micras de arranque solamente
• Fast-terminación, altos rendimientos de la instalación y no consumibles media más baja
costo de instalación
•-cara de extremo pulida en fábrica para un rendimiento óptico coherente y
calidad de la fábrica
• prueba de fábrica el 100 por ciento de pérdida de inserción
• 100 por ciento garantizado (conectores UniCam están garantizados para satisfacer la
especificación publicada en el momento de la instalación)

APLICACIONES
redes de área local, incluida la conexión cruzada principal, intermedio de conexión cruzada,
conexión cruzada horizontal
Ideal para aplicaciones de fibra hasta la estación de trabajo en la instalación y configuración
tiempos de desmontaje son críticos
En cualquier lugar conectividad de baja pérdida es crítica
Centros de datos

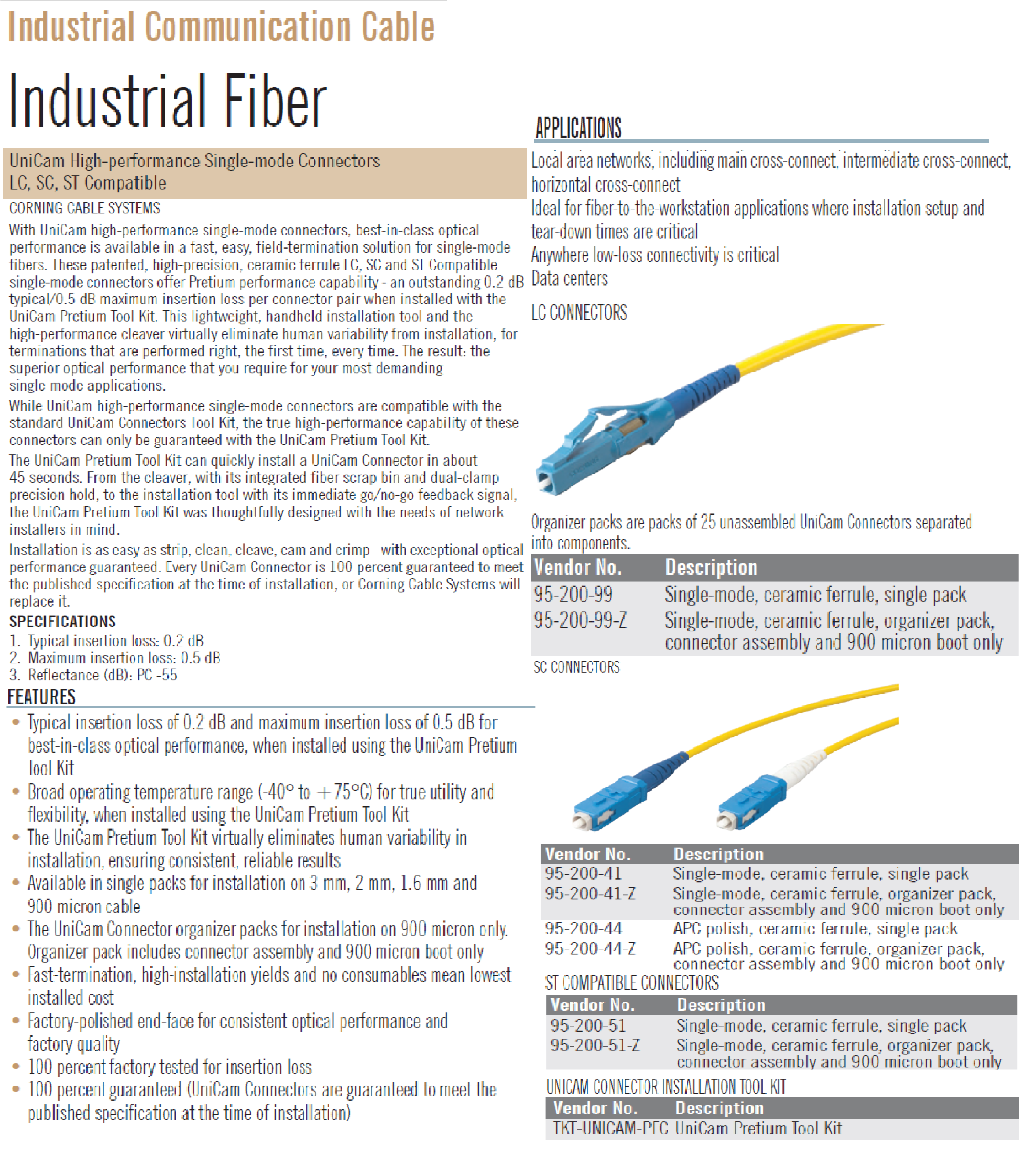

Industrial Communication Cable UniCam High performance Single mode Connectors LC SC ST Compatible

CORNING CABLE SYSTEMS
With UniCam high-performance single-mode connectors, best-in-class optical
performance is available in a fast, easy, field-termination solution for single-mode
fibers. These patented, high-precision, ceramic ferrule LC, SC and ST Compatible
single-mode connectors offer Pretium performance capability – an outstanding 0.2 dB
typical/0.5 dB maximum insertion loss per connector pair when installed with the
UniCam Pretium Tool Kit. This lightweight, handheld installation tool and the
high-performance cleaver virtually eliminate human variability from installation, for
terminations that are performed right, the first time, every time. The result: the
superior optical performance that you require for your most demanding
single-mode applications.
While UniCam high-performance single-mode connectors are compatible with the
standard UniCam Connectors Tool Kit, the true high-performance capability of these
connectors can only be guaranteed with the UniCam Pretium Tool Kit.
The UniCam Pretium Tool Kit can quickly install a UniCam Connector in about
45 seconds. From the cleaver, with its integrated fiber scrap bin and dual-clamp
precision hold, to the installation tool with its immediate go/no-go feedback signal,
the UniCam Pretium Tool Kit was thoughtfully designed with the needs of network
installers in mind.
Installation is as easy as strip, clean, cleave, cam and crimp – with exceptional optical
performance guaranteed. Every UniCam Connector is 100 percent guaranteed to meet
the published specification at the time of installation, or Corning Cable Systems will
replace it

SPECIFICATIONS
1. Typical insertion loss: 0.2 dB
2. Maximum insertion loss: 0.5 dB
3. Reflectance (dB): PC -55

FEATURES
• Typical insertion loss of 0.2 dB and maximum insertion loss of 0.5 dB for
best-in-class optical performance, when installed using the UniCam Pretium
Tool Kit
• Broad operating temperature range (-40° to +75°C) for true utility and
flexibility, when installed using the UniCam Pretium Tool Kit
• The UniCam Pretium Tool Kit virtually eliminates human variability in
installation, ensuring consistent, reliable results
• Available in single packs for installation on 3 mm, 2 mm, 1.6 mm and
900 micron cable
• The UniCam Connector organizer packs for installation on 900 micron only.
Organizer pack includes connector assembly and 900 micron boot only
• Fast-termination, high-installation yields and no consumables mean lowest
installed cost
• Factory-polished end-face for consistent optical performance and
factory quality
• 100 percent factory tested for insertion loss
• 100 percent guaranteed (UniCam Connectors are guaranteed to meet the
published specification at the time of installation)

APPLICATIONS
Local area networks, including main cross-connect, intermediate cross-connect,
horizontal cross-connect
Ideal for fiber-to-the-workstation applications where installation setup and
tear-down times are critical
Anywhere low-loss connectivity is critical
Data centers

UniCam High performance Single mode Connectors LC SC ST Compatible
LC CONNECTORS
338908, 347927

SC CONNECTORS
338895, 347928, 360136, 374610

ST COMPATIBLE CONNECTORS
338899, 347930

UNICAM CONNECTOR INSTALLATION TOOL KIT
347845
