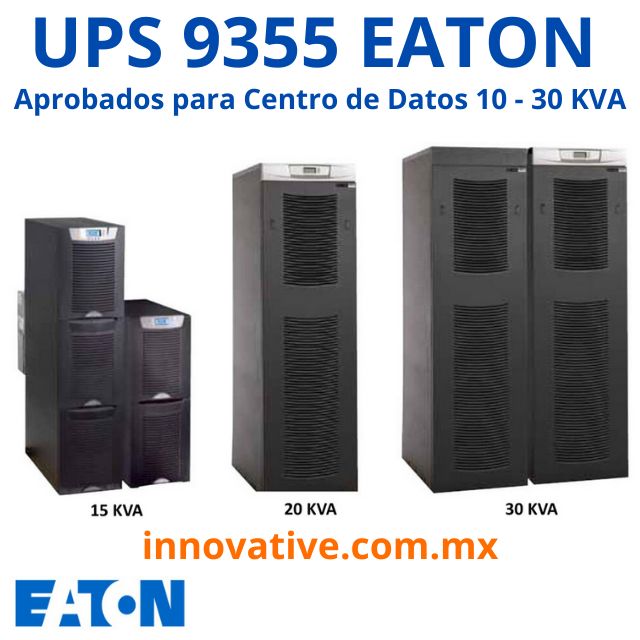

UPS 9355 EATON Centro de Datos Aprobado 10 – 30 KVA

UPS 9355 EATON: Tels: Tels: 664-621-33-36 y 664-621-37-36, ventas@innovative.com.mx, soporte@innovative.com.mx, www.innovative.com.mx, videos, México

UPS 9355 EATON, UPS Aprobado para Centro de Datos 10-30KVA

UPS 9355 Escalable. Compacto. Flexible.

Agilidad, escalabilidad y eficiencia de espacio con mayor tiempo de funcionamiento estándar

El UPS 9355 EATON ® es un suministro de energía ininterrumpible (UPS), trifásico y de tamaño mediano que proporciona protección superior a la energía para las cargas en constante expansión en los actuales centros de datos con espacio reducido. La topología de conversión doble del UPS 9355 EATON significa que éste proteje la infraestructura informática contra la mayoría de los problemas comunes de energía para dar mayor tranquilidad a los administradores del centro de datos. El 9355 también ofrece una combinación, líder en la industria, de flexibilidad, escalabilidad y densidad de energía: todo en un innovador paquete de gran eficiencia.

El elegante diseño en torre de final de línea del UPS 9355 EATON está disponible en configuraciones de 10 kVA y 20 kVA, actualizables a 15 kVA y 30 kVA, respectivamente, y ofrece el menor espacio ocupado de cualquier UPS comparable. Las  baterías internas estándar en muchos casos eliminan la necesidad de los costosos gabinetes de baterías externas que ocupan espacio.

Si requieres una Cotización o Información Técnica comunicate ahorita con nuestro Departamento de Servicio a Clientes donde con gusto te atenderemos: tels: 664-621-33-36 y 664-621-37-36, e-mails: ventas@innovative.com.mx y soporte@innovative.com.mx

Un módulo de distribución de energía incorporado proporciona a los administradores del centro de datos flexibilidad adicional al ayudar a conservar el valioso espacio de rack y al hacer que el entorno basado en racks sea verdaderamente de conectar y usar. Este módulo puede ser configurado para salida cableada o con una variedad de receptáculos de salida, reduciendo los gastos de preparación del sitio y de instalación.

Hasta cuatro UPS 9355 EATON se pueden conectar en paralelo ya sea para capacidad extra o redundancia usando la tecnología de acoplamiento en paralelo Powerware® Hot Sync® patentada de Eaton. El Powerware Hot Sync también permite el acoplamiento en paralelo inalámbrico en caso de una falla de comunicaciones, proveyendo la única solución de acoplamiento en paralelo verdaderamente redundante.

El diseño compacto y el funcionamiento y confiabilidad sobresalientes del 9355 lo hacen perfecto para aplicaciones empresariales, bancarias, industriales, de telecomunicaciones, de cuidado de la salud y de venta al por menor. Combinado con los planes de servicio y la garantía de clase mundial, el experto soporte técnico y la amplia selección de opciones de Eaton (y respaldados por 40 años de excelencia en I+D), el UPS 9355 EATON es la solución ideal para la protección de la energía para los centros de datos pequeños.

Perfil  del producto

Capacidad nominal de energía: 10, 15, 20 y 30 kVA en 0.9 factor de potencia trifásico)

Factor de forma:  Torre de diseño compacto, negra

Topología:  Conversión doble

Voltaje entrada:  208V/120V or 220V/127V

Voltaje salida:  208V/120V or 220V/127V , 480V: 120V/208V o 600V: 120/208 con transformador de aislamiento de entrada (en 60Hz únicamente)

Frecuencia:  50/60 Hz detección automática

Medidas:  10 y 15 kVA configuración de dos alturas: 32.2” A x 12” A x 32.5” P, 10 y 15 kVA configuración de tres alturas:    47.8” A x 12” A x 32.5” P,  20 y 30 kVA: 66” A x 20” A x 34” P

Respaldo batería:  Hasta 22 minutos típico, expandible hasta tres horas

Características y beneficios del UPS 9355 EATON

– Factor de forma de torre compacta que ofrece un diseño 75% más reducido y 13% más de capacidad de energía que los UPS comparables para la densidad de energía líder en la industria.

– Diseño todo en uno con baterías internas y módulo de distribución de energía integrado con conmutador de derivación de mantenimiento que proporciona una solución completa de protección de energía en una caja de instalación simplificada.

– Topología de doble conversión que provee protección completa de energía, aislando el equipo informático valioso de los nueve problemas más comunes de la energía.

–  Factor de potencia de salida alto de 0.9 para mayor energía real en menos espacio.

–  Baterías internas en todas las configuraciones estándar que soportan hasta 350% más tiempo de funcionamiento que los UPS comparables.

– Configuraciones escalables de 10 kVA y 20 kVA que pueden ser actualizadas para proveer 50% más energía sin hardware adicional.

– Módulo de distribución de energía conectar y usar incorporado que permite opciones de salida cableada o 15 receptáculos de salida diferentes, mejorando la flexibilidad y reduciendo los costos de instalación.

– Tecnología patentada de acoplamiento en paralelo Powerware Hot Sync que habilita el acoplamiento en paralelo de hasta cuatro UPS 9355 para capacidad o redundancia adicionales.

– La tecnología ABM controlada por microprocesador con una innovadora técnica de carga de tres etapas alarga la vida útil de las baterías del UPS y optimiza el tiempo de recarga de la batería.

– La serie del software Power Management incluye aplicaciones para monitoreo, administración y apagado remoto del UPS para ayudar a asegurar la integridad de los datos y el sistema.

Nota: Si requieres una Instalación comunicate a los Tels: (664) 621-30-09 y (664) 621-37-36, E-mails: ventas@innovative.com.mx, soporte@innovative.com.mx, www.innovative.com.mx, y con gusto te recomendaremos a uno de nuestros Contratistas Certificados.

Protección superior de la energía

Con el UPS 9355, los administradores del centro de datos pueden eliminar de forma segura los efectos de las interrupciones en la línea eléctrica y proteger la integridad de sus sistemas y equipo. El 9355 es un sistema trifásico de doble conversión verdadera que se puede usar para prevenir la pérdida de valiosa información electrónica y minimizar el tiempo muerto del equipo.

• El 9355 continuamente monitorea la energía eléctrica entrante y elimina las sobretensiones transitorias, los picos, las caidas y otras irregularidades que son inherentes a la energía del servicio público comercial.

• Trabajando con un sistema eléctrico del edificio, el 9355 provee la energía limpia y constante requerida por el equipo electrónico sensible para su operación confiable.

• Durante los bajones, apagones y otras interrupciones de electricidad, las baterías internas proveen energía de emergencia para proteger el funcionamiento

Autodiagnóstico

El 9355 monitorea su propio funcionamiento de forma constante: la tensión, temperatura y función de los componentes internos, además envía una alarma o lleva a cabo una acción si éste detecta un problema potencial.

Autocorrección

Si detecta un problema, el UPS 9355 EATON instantáneamente transfiere la trayectoria de la energía a una fuente de derivación sin interrupción en la energía. Cuando ocurre una condición de alarma, el 9355 automáticamente regresa de derivación a energía normal.

El UPS 9355 EATON tiene una LCD gráfica de cuatro botones que provee información útil como estado de la carga, eventos, medidas y ajustes.

Administración avanzada de la batería

El UPS 9355 ofrece tecnologías innovadoras para maximizar la condición y la vida de servicio de sus baterías internas y externas:

•  La tecnología ABM usa una técnica única de carga de tres etapas que extiende considerablemente la vida de servicio de la batería y optimiza el tiempo de recarga cuando es comparado con las carga lentas (de mantenimiento) tradicionales

•  La carga de compensación por temperatura monitorea la temperatura de la batería y, por consiguiente, ajusta la velocidad de carga, lo cual carga correctamente la batería y amplía considerablemente la vida de la batería

• Un sistema de administración de la batería integrado prueba y monitorea la condición de la batería y el tiempo de vida restante, dando notificación al usuario para guiar el mantenimiento preventivo.

Las baterías del UPS de Eaton son reemplazables en campo. Una persona, trabajando sola, puede reemplazar una batería con facilidad sin interrumpir la energía o las operaciones del centro de datos al equipo protegido

Desempeño de energía verde

El UPS 9355 EATON provee una combinación sólida de baja distorsión de corriente de entrada y alto factor de potencia para la eficiencia máxima. Operando a más del 90% de eficiencia por todos los intervalos de carga, el 9355 ayuda a reducir los costos del servicio público, alargar los tiempos de funcionamiento de la batería y producir condiciones de funcionamiento más frescas

Además, el uso que hace Eaton de materiales sustentables y la tecnología de fabricación altamente eficiente resulta en ahorros importantes en la huella de carbono en comparación con los productos UPS de la competencia.

Máximo tiempo de funcionamiento, mínimo espacio ocupado

El UPS 9355 EATON proporciona densidad de energía sobresaliente en la industria y un 75% de reducción en el espacio ocupado contra las soluciones de UPS comparables. Todas las configuraciones estándar del 9355 incorporan baterías internas para proveer hasta 350% más tiempo de funcionamiento y ofrecer 13% más capacidad en las capacidades nominales de VA equivalentes. El tiempo extendido de funcionamiento permite que el 9355 alimente esta capacidad extra casi cuatro veces más tiempo sin hardware adicional, eliminando la necesidad de costosos gabinetes de batería externas que ocupan espacio.

Los modelos con capacidad estándar de 10 kVA y 20 kVA también pueden actualizarse a 15 kVA y 30 KVA respectivamente, proveyendo 50% más energía sin hardware adicional y sin aumentar el espacio ocupado.

El reducido espacio ocupado del UPS 9355 EATON requiere únicamente de tres a seis pies cuadrados de espacio en el piso, permitiendo la fácil planeación del espacio del centro de datos y conservando la valiosa propiedad de piso elevado.

Redundancia y escalabilidad líderes en la industria

Las importantes aplicaciones actuales requieren redundancia para máxima confiabilidad y el 9355 la proporciona. La innovadora tecnología Hot Sync y el gabinete de unión paralelo del bypass de mantenimiento opcional de Eaton trabajan junto con el UPS 9355 EATON para proveer un sistema de acoplamiento en paralelo del UPS, rentable y avanzado.

La tecnología patentada Hot Sync permite compartir la carga del sistema, posibilitándole a cualquier módulo de UPS en el sistema servir como respaldo para cualquier otro módulo. La capacidad de acoplamiento en paralelo inalámbrico de Hot Sync también asegura la estabilidad del sistema en caso de una falla de comunicaciones.

Usando un gabinete de unión paralelo de mantenimiento montado en el muro, los administradores del centro de datos pueden fácilmente conectar en paralelo hasta cuatro UPS 9355 EATON ya sea para redundancia o para capacidad. Los UPS se pueden agregar rápidamente al gabinete de unión en paralelo instalado previamente y ponerlo en línea en minutos, y los UPS individuales se pueden aislar e intercambiar para mantenimiento, reduciendo de manera considerable los gastos de instalación y mantenimiento.

La mayoría de los demás sistemas de acoplamiento en paralelo en el mercado usan una configuración de arribaabajo en la que el principal falla cuando cualquiera de los módulos secundarios falla. Con el enfoque único de Eaton, cada UPS es independiente, aunque sincronizado con los demás para prevenir algún punto único de falla y para ayudar a eliminar los costosos tiempos muertos.

Los beneficios adicionales del acoplamiento en paralelo incluyen:

• Escalabilidad, de 10 a 120 kVA usando un gabinete de unión paralelo.
• Redundancia N+3, N+2 o N+1, desde 10 hasta 90 kVA en un espacio ocupado reducido, frecuentemente en un espacio ocupado más pequeño que el de un UPS individual grande.
• Sistemas redundantes de batería, con cada UPS paralelo que contiene su propia batería interna.

Distribución de energía integrada y flexible

Un módulo de distribución de energía (PDM) incorporado da al UPS 9355 EATON la flexibilidad necesaria para adaptarse al entorno de centro de datos diverso y continuamente cambiante. Este PDM integrado permite a los administradores del centro de datos conservar el valioso espacio del rack y reducir el calor al alimentar nueve a 100kW de servidores de racks desde un UPS 9355 EATON.

El PDM se puede configurar para ofrecer una mezcla, seleccionable por el usuario, de receptáculos de salida IEC y NEMA ayudando a reducir los costos de preparación del sitio y de instalación.  Estos receptáculos de alto amperaje y alta densidad admiten servidores blade, conmutadores de red y otros equipos informáticos que consumen mucha energía.

Hasta cuatro UPS 9355 EATON se pueden acoplar en paralelo para capacidad o redundancia, frecuentemente en un espacio ocupado más pequeño que el de un UPS individual grande. Gabinete de unión paralelo, Frontal, Posterior

Los circuitos de los PDM están etiquetados claramente para simplificar el equilibrio de la carga mientras los interruptores de circuito ramales proveen protección de circuito ramal y funcionamiento de encendido/apagado para los grupos de receptáculos.

Otras características incluyen un conmutador de derivación de mantenimiento que permite al administrador del centro de datos dar servicio al 9355 sin apagar las cargas conectadas para incrementar la disponibilidad, reducir el tiempo medio de reparación y los costos de mantenimiento, y reducir el costo total de propiedad.

Opciones simplificadas de distribución de energía basada en racks

El módulo de distribución de energía incorporado del UPS 9355 EATON es compatible con los módulos de energía de rack (RPM) opcionales y las unidades de distribución de energía en gabinetes de Eaton, proporcionando la máxima flexibilidad en la distribución de energía por toda la instalación o centro de datos. El RPM y el ePDU habilitan la distribución de energía primaria desde el 9355 hacia los dispositivos de distribución de energía secundarios o directamente al equipo informático, para la distribución de energía organizada con menos cables para manejar y menos puntos de distribución a monitorear.

Ambas soluciones proveen energía a las cargas de varios voltajes y se pueden configurar para incluir combinaciones, seleccionables por el usuario, de entradas NEMA, IEC y cableadas y receptáculos de salida NEMA e IEC. Los ePDU están disponibles en configuraciones horizontal de 1U y vertical de 0U ahorradoras de espacio lo que hace al ePDU ideal para los entornos de rack de alta densidad.

Los ePDU permiten a los usuarios medir, monitorear, conmutar, secuenciar y administrar tomacorrientes inividuales o ramales.

Opciones adicionales UPS 9355 EATON

Gabinetes de opciones

Para máxima flexibilidad, Eaton ofrece cuatro modelos de gabinete de opciones para las siguientes aplicaciones:

• Gabinete de opciones con un conmutador de derivación de mantenimiento (MBS) que provee derivación envolvente para el mantenimiento o servicio del UPS sin apagar la carga.

• Gabinete de opciones con MBS y transformador de aislamiento de entrada que permite la operación desde una fuente de 208V, 480V o 600V 60-Hz (transformador de entrada en sistemas de alimentación individual o transformador de derivación en sistemas de alimentación doble).

• Gabinete de opciones para sistemas de alimentación doble que proporciona una segunda entrada desde una fuente de 208V, 480V o 600V 60-Hz.

• Gabinete de opciones con un transformador de aislamiento de salida para cargas de 480V.

Paneles de derivación de mantenimiento para montaje en muro

Eaton ofrece una línea completa de paneles opcionales de derivación de mantenimiento montados en muro compatibles con el UPS 9355 EATON. El panel de derivación montado en muro se usa para derivar el UPS durante el manteminiento o servicio, proveyendo la derivación envolvente para dar servicio al UPS sin apagar la carga. Y para distribución más flexible de la energía, estos paneles de derivación de mantenimiento pueden equiparse con protección contra sobretensión transitoria y provisiones para 36 polos de distribución usando los interruptores de Eaton.

Garantía y servicios de soporte de eficacia comprobada

Los clientes frecuentemente colocan los servicios de Eaton como número uno en calidad. Las extensas soluciones de servicio de clase mundial de Eaton están diseñadas para mejorar los costos, el tiempo productivo, la confiabilidad, la seguridad y la calidad de la energía. Y con 240 ingenieros de servicio al cliente en Norteamérica y 1,200 proveedores internacionales autorizados de servicio, Eaton tiene más personal de servicio que cualquier otro fabricante de UPS.

La garantía estándar de fábrica cubre:

• Garantía del sistema: Un año en partes / 90 días en mano de obra
• Garantía de la batería: Dos años en partes / 90 días en mano de obra

Amplias opciones de servicio para confiabilidad mejorada

Para soporte posterior al periodo de garantía, Eaton ofrece opciones de servicio mejoradas incluyendo arranque en el sitio, mantenimiento correctivo y preventivo, soluciones de baterías, capacitación, monitoreo remoto, partes de repuesto de fábrica y actualizaciones. Los paquetes personalizables de servicios de UPS trifásicos permiten a los clientes seleccionar el plan que ofrezca la combinación correcta de la conveniencia, el valor y el tiempo productivo del sistema.

Capacidades mejoradas de comunicación

El UPS 9355 EATON está equipado con una variedad de características de comunicaciones estándar para las aplicaciones de manejo remoto y conectividad de la red, incluyendo:

• Puerto en serie RS-232
• Dos bahías de comunicación X-Slot®
• Contactos de salida del relevador
• Dos entradas de señal programables
• Apagado remoto de emergencia (REPO)

Monitoreo y conectividad en red fáciles

Tarjeta ConnectUPS-X La tarjeta PXGX-UPS conecta el 9355 directamente a una red Ethernet y a Internet, y habilita el apagado ordenado de las múltiples computadoras en la red. La PXGX-UPS también ofrece una boca de conexión de conmutación de tres puertos.

Tarjeta Modbus® La tarjeta Modbus es un dispositivo X-Slot que permite el monitoreo continuo y en tiempo real del 9355 por medio del Building Management System (BMS) o un sistema de automatización industrial.

Tarjetas de interfaz de relevador La tarjeta de interfaz de relevador para la X-Slot habilita el apagado remoto del UPS y provee salidas de relevador Forma C de contacto seco para fallas del servicio público, batería baja, alarma/Ok del UPS y en derivación.

Sonda de monitoreo ambiental La sonda de monitoreo ambiental (Enviromental Monitoring Probe, EMP) funciona con el 9355 y la tarjeta PXGXUPS para monitorear remotamente la temperatura ambiente y la humedad relativa del entorno remoto. La EMP también se puede configurar para proporcionar el estado de dos dispositivos de contacto adicionales como detectores de humo o sensores de apertura de puertas.

Tarjetas Power Xpert® Gateway Series

Las tarjetas Power Xpert Gateway Series X-Slot ofrecen monitoreo en tiempo real habilitado por la web de los UPS, PDU y RPP mediante páginas web estándar incorporadas, el software Power Xpert o un software de terceros.

Power Xpert meters

Los medidores Power Xpert combinan tecnología de punta con diagnóstico de energía de nueva generación, tendencia de dato y evaluación comparativa de desempeño con una pantalla LCD de girar y hacer clic.

Control y visibilidad centralizados El UPS 9355 se envía con el CD de la serie de software de Eaton. La serie de sofware incluye las siguientes aplicaciones, así como un asistente fácil de usar para quiar a los usuarios a través de la selección e instalación del software:

• Software de administración de energía LanSafe®
• Software de monitoreo y análisis de desempeño del UPS PowerVision® (versión de prueba de 30 días)
• Software de monitoreo de red NetWatch

Monitoreo Remoto PredictPulse

El servicio de monitoreo remoto PredictPulse de Eaton ofrece monitoreo 24×7 en tiempo real del 9355 y los sistemas de batería y alerta tanto a los técnicos de servicio como al cliente cuando se detencta un problema. El monitoreo proactivo habilita a los expertos técnicos para responder inmediatamente a más de 40 condiciones de alarma y, en muchos casos, resolver problemas de forma remota con tiempo muerto nulo o mínimo. Los beneficios adicionales de PredictPulse incluyen:

• Correos electrónicos de eventos y estado de salida unidireccional para seguridad y confiabilidad.

• Diagnóstico y notificación rápidas de las alarmas críticas.

• Reportes mensuales al cliente incluyendo bitácoras de evento de la energía y resúmenes generales de la condición de la batería y el UPS.

PXGX-UPS, Power Xpert Gateway, Modbus card, Relay Interface cards, Card 2000,     Enviromental Monitoring Probe, LanSafe®, Foreseer, Power Xpert Insight,

Guía de selección de modelo (10 y 15 kVA)

Capacidad Nominal energía (kVA/kW)1, Descripción,  Voltaje de Entrada/Salida, Número de parte, Tiempo de funcion. Base,   Medidas (AxAxP, in.), Peso (lb.)

10 / 9, 2 alturas c/32 baterías, 208/208, KA1011100000010, 8, 32.2×12.0x33.5, 373.0

10 / 9, 3 alturas c/64 baterías, 208/208, KA1012100000010, 22, 47.8×12.0x33.5, 609.0

10 / 9, 2 alturas c/32 baterías, 220/2204, KA1011200000010, 8, 32.2×12.0x33.5, 373.0,

10 / 9, 3 alturas c/64 baterías, 220/2204, KA1012200000010, 22, 47.8×12.0x33.5, 609.0,

10 / 9, 3 alturas c/32 baterías y transformador aislamiento entrada, 480/208, KA1013400000010, 8, 47.8×12.0x33.5, 577.0

10 / 9, 3 alturas c/32 baterías y transformador aislamiento entrada, 600/208, KA1013600000010, 8, 47.8×12.0x33.5, 577.0

15 / 13.5, 2 alturas c/32 baterías, 208/208, KA1511100000010, 4, 32.2×12.0x33.5, 373.0

15 / 13.5, 3 alturas c/64 baterías, 208/208, KA1512100000010, 13, 47.8×12.0x33.5, 609.0

15 / 13.5, 2 alturas c/32 baterías, 220/2204, KA1511200000010, 4, 32.2×12.0x33.5, 373.0

15 / 13.5, 3 alturas c/64 baterías, 220/2204, KA1512200000010, 13, 47.8×12.0x33.5, 609.0

15 / 13.5, 3 alturas c/32 baterías y transformador Aislamiento entrada, 480/208, KA1513400000010, 4, 47.8×12.0x33.5, 577.0

15 / 13.5, 3 alturas c/32 baterías y itransformador Aislamiento entrada, 600/208, KA1513600000010, 4, 47.8×12.0x33.5, 577.0

1. Detección automática 50/60 Hz
2. Un neutro de entrada se requiere para todas las configuraciones excepto que se use el transformador de aislamiento de entrada. Para sistemas paralelos, cambie el quinto dígito de la Configuración para ordenar (CTO) a un 2 e incluya gabinete de unión paralelo.
3. Añada 47 lb para configuraciones de dos alturas o 50 lb para configuraciones de tres alturas con el fin de determinar el peso de envío.
4. Las unidades de 220V son de salida 220/127V y entrada 220/127V conectadas en Y, trifásicas, cuatro hilos más puesta a tierra.

Guía de selección de modelo (20 y 30 kVA) UPS 9355 EATON

Capacidad Nominal energía (kVA/kW) 1, Voltaje de Entrada/Salida, Alimentación, UPS Número de parte 2, Opciones de Gabinete(s), Funcion Base, Medidas (AxAxP, in.), (lb.) 4,

20 / 18, 208/208, Individual, KB2013100000010, None, 18, 66.0 x 20.0 x 34.1, 1160.0,

20 / 18, 208/208, Individual 6, KB2013100000010, KBT0011000000105, 18, 66.0 x 40.0 x 34.1, 1695.0,

20 / 18, 208/208, Doble 6, KB2013100000010, KBT001100000010, KBT002100000010 5, 18, 66.0 x 60.0 x 34.1, 2230.0

20 / 18, 220/2207, Individual, KB2013200000010, None, 18, 66.0 x 20.0 x 34.1, 1160.0,

20 / 18, 480/208, Individual, KB2013100000010, KBT001200000010 5, 18, 66.0 x 40.0 x 34.1, 1695.0

20 / 18, 480/208, Doble, KB2013100000010, KBT002200000010, KBT001200000010 5, 18, 66.0 x 60.0 x 34.1, 2230.0

20 / 18, 600/208, Individual, KB2013100000010, KBT001300000010, 18, 66.0 x 40.0 x 34.1, 1695.0

20 / 18, 600/208, Doble, KB2013100000010, KBT001300000010 5, KBT002300000010, 18, 66.0 x 60.0 x 34.1,  2230.0

20 / 18, 480/480, Individual, KB2013100000010, KBT001200000010 5, KBT003200000010, 18,  66.0 x 60.0 x 34.1, 2230.0, KBT003200000010

30 / 27, 208/208, Individual, KB3013100000010, None, 11, 66.0 x 20.0 x 34.1, 1160.0

30 / 27, 208/208, Individual 6, KB3013100000010, KBT001100000010 5, 11, 66.0 x 40.0 x 34.1, 1695.0

30 / 27, 208/208, Doble 6, KB3013100000010, KBT001100000010 5, KBT002100000010, 11, 66.0 x 60.0 x 34.1, 2230.0

30 / 27, 220/220 7, Individual, KB3013200000010, None, 11, 66.0 x 20.0 x 34.1, 1160.0

30 / 27, 480/208, Individual, KB3013100000010, KBT001200000010 5, 11, 66.0 x 40.0 x 34.1, 1695.0

30 / 27, 480/208, Doble, KB3013100000010, KBT0012000000105, KBT002200000010, 11, 66.0 x 60.0 x 34.1, 2230.0

30 / 27, 600/208, Individual, KB3013100000010, KBT001300000010, 11, 66.0 x 40.0 x 34.1, 1695.0

30 / 27, 600/208, Doble, KB3013100000010, KBT001300000010 5, KBT002300000010, 11, 66.0 x 60.0 x 34.1, 2230.0

30 / 27, 480/480, Doble, KB3013100000010, KBT0012000000105, KBT003200000010, 11, 66.0 x 60.0 x 34.1, 2230.0

1. Detección automática 50/60 Hz                                                                                                                        3. Todos los modelos incluyen baterías internas.
2. Un neutro de entrada se requiere para todas las configuraciones excepto que se use el transformador de aislamiento de entrada. Para sistemas paralelos, cambie el quinto dígito de la CTO a un 2 e incluya gabinete de unión paralelo.
3. Añada 50 lb para determinar el peso de envío.
4. Contiene derivación de mantenimiento incorporado
5. Con transformador de aislamiento
6. Las unidades de 220V son de salida 220/127V y entrada 220/127V  conectadas en Y, trifásicas, cuatro hilos más puesta a tierra

Guía de selección de modelo (20 y 30 kVA), Tiempos de respaldo de la batería (en minutos) +Batería interna +Batería Batería, Tiempos de respaldo 10-15 kVA, Tiempos de respaldo 20-30 kVA,

Módulo de distribución de energía con conmutador de bypass mecánico (Modelos de 10 y 15 kVA)

Receptáculo(s) de salida NEMA1

L15-30R, L21-20R, L21-30R, 5-15R, 5-20R, 6-15R, 6-20R, L5-15R, L5-20R, L5-30R, L6-15R, L6-20R, L6-30R, L14-20R, L14-30R, IEC 320 C13 (120V), IEC 320 C19 (120V)

Opciones (10 y 15 kVA)

Línea de dos alturas y módulo de batería de adaptación (64 baterías), 103004192-5501, N/A, 32.2 x 12 x 30.2, 480

Línea de tres alturas y módulo de batería de adaptación (96 baterías), 103004193-5501, N/A, 47.8 x 12 x 30.2, 710

Gabinete de unión paralelo de montaje en muro (2 Interruptores MBP)1, 3, 124100020-001, N/A, 36 x 20 x 5.8, 68

Conmutador EPO remoto de montaje en muro, 103002939, N/A, 4.5 x 4.5 x 4.5, 3

Kit de montaje sísmico Zona 4, 103004194-5501, N/A,

Panel de pantalla de monitor remoto2, 103002687-001, N/A, 4.9 x 5.9 x 1.6, 3

Kit de partes de repuesto, 106711169, N/A, N/A, N/A,

Actualización 10 a 15 kVA, 103004657, N/A, N/A, N/A,

Actualización a un módulo de UPS paralelo Paneles de bypass de mantenimiento de tres interruptores, UP08N-PAR1, N/A, N/A, N/A,

100A Bus, 200A Neutro y 60A MBP, MIB, MIS3, 124100027-001, 208/208, 48 x 20 x 5.8, 120

Con TVSS integral de 120 KA (100A Bus, 200A Neutro, y 60A MBP, MIB, MIS)3, 124100027-002, 208/208, 60 x 20 x 5.8, 120

Con provisiones de distribución de 36 polos

(Cutler-Hammer GHB 65 kAIC o GBHW 22 kAIC y BAB 10 kAIC únicamente)3, 124100027-003, 208/208, 72 x 20 x 5.8, 210

Con provisiones de distribución de 36 polos y TVSS integrado, (Cutler-Hammer GHB 65 kAIC, GBHW 22 kAIC y BAB 10 kAIC únicamente) 3, 124100027-004, 208/208, 90 x 20 x 5.8 225

1. Voltaje de entrada/salida 208V/208V 225A bus, 200A neutro, (1) 225A MBP y (4) 80A MIS.
2. Requiere relevador industrial y tarjeta de pantalla Ver conectividad X-Slot
3. Añada 40 lb para peso de envío de los paneles y 50 lb para los paneles con las provisiones del tablero de control.

Opciones (20 y 30 kVA)

Descripción —  Núm, de parte —  Voltaje Salida/Entrada — Medidas (A x A x P, pulgs.) — Peso (lb)

Línea de dos cadenas y gabinete de batería de adaptación (36 baterías), 103005183, N/A, 66.0 x 20.0 x 34.1, 1105,

Línea de cuatro cadenas y gabinete de batería de adaptación (72 baterías), 103004868, N/A, 66.0 x 20.0 x 34.1, 2060

Gabinete de opción con derivación de mantenimiento (sin transformador), KBT000000000010, 208/208, 67.0 x 20.0 x 34.1, 205,

Gabinete de unión paralelo de montaje en muro (dos interruptores MBP)1, 3, 124100026-001, 208/208, 48.0 x 20.0 x 5.8, 150,

Panel de pantalla de monitor remoto 2, 103002687-001, N/A, N/A, N/A,

Conmutador de EPO remoto (montado en muro), 103002939, N/A, N/A, N/A,

Kit sísmico Zona 4, 103004896, N/A, N/A, N/A,

Kit de partes de repuesto, 106711170, N/A, N/A, N/A,

Actualización 20 a 30 kVA, 103004901, N/A, N/A, N/A,

Actualización a un módulo de UPS paralelo, UP08N-PAR, N/A, N/A, N/A,

Paneles de derivación de mantenimiento de tres interruptores

225A Bus, 200A Neutro y 125A MBP, 110A MIB, 110A MIS)3, 124100028-001, 208/208, 48.0 x 20.0 x 5.8, 120,

Con TVSS integral de 120 KA (100A Bus, 200A Neutro y 60A MBP, MIB, MIS)3, 124100028-002, 208/208, 60.0 x 20.0 x 5.8, 120,

Con provisiones de distribución de 36 polos (Cutler-Hammer) GHB 65 kAIC, o GBHW 22 kAIC y BAB 10 kAIC únicamente)3, 124100028-003, 208/208, 72.0 x 20.0 x 5.8, 210

Con provisiones de distribución de 36 polos y TVSS integrado (Cutler-Hammer GHB 65 kAIC, GBHW 22 kAIC y BAB 10 kAIC únicamente)3 124100028-004 208/208 90.0 x 20.0 x 5.8 225

1. 400A Bus, 200A Neutro, (1) 350A MBP y (4) 110A MIS.
2. Requiere relevador industrial y tarjeta de pantalla. Vea la Tabla de opciones de conectividad X-Slot
3. Añada 40 lb para peso de envío de los paneles y 50 lb para los paneles con las provisiones del tablero de control.

Opciones de conectividad X-Slot

Descripción 1 — Value for Dígito 8 de la CTO — Número de Parte (si ordena por separado)

Ninguno (Sin tarjeta X-Slot preinstalada), 0,     –

Tarjeta ConnectUPS-X Web/SNMP/xHub, 3, 116750221-001

Tarjeta de módem, 7, 05146288-5501,

Tarjeta Modbus, 4, 103005425-5591,

Tarjeta de relevador (compatible AS/400), 5, 1018460

Relevador industrial y Tarjeta de pantalla 2, 6, 103003055

Tarjeta paralela puente, CANt, N/A, 103004336

1. El UPS tiene dos X-Slots. Una tarjeta puede ser instalada en la fábrica mientras la segunda tarjeta X-Slot se puede comprar por separado.
2. 5A @ 250V. Provee (4) contactos de relevador forma C para integrar alarmas del UPS en los sistemas de alarma y seguridad. También proporciona información de la señal para el Panel de la pantalla de monitor remoto (número de parte 103002687-001).

Configuraciones RPM para UPS 9355 EATON

Número de parte,  Cable de entrada, Receptáculo 1,  Receptáculo 2, Medición

Y03100011100000, Hardwired Input, L21-20 (2), L21-20 (2), Local Power Meter Y03100022100000, Hardwired Input, L21-30 (2) L21-30 (2), Local Power Meter Y03100055100000, Hardwired Input, L6-30 (3) L6-30 (3), Local Power Meter Y03100047100000, Hardwired Input, L6-20 (3) 5-20 (6), Local Power Meter

Y03100017100000, Hardwired Input, L21-20 (2) 5-20 (6), Local Power Meter Y031000FF100000 Hardwired Input, L15-30 (2) L15-30 (2), Local Power Meter Y301000BB100000 Hardwired Input, IEC320-C19 (6), IEC320-C19 (6), Local Power Meter

Eaton tiene Alianzas Estratégicas con: Cisco, EMC, VMWare, NetApp, Nutanix, SimpliVity, VCE, CITRIX, DELL, Hewlett Packard Enterprise, Scale computing,

UPS 9355 EATON Mexico, Aguascalientes, Baja California, Baja California Sur, Campeche, CDMX, Ciudad de Mexico, Coahuila, Colima, Chiapas, Chihuahua, Distrito Federal, DF, Durango, Estado de Mexico, Guanajuato, Guerrero, Hidalgo, Jalisco, Mexico, Michoacan, Morelos, Nayarit, Nuevo Leon, Oaxaca, Puebla, Queretaro, Quintana Roo, San Luis Potosí, Sinaloa, Sonora, Tabasco, Tamaulipas, Tlaxcala, Veracruz, Yucatan, Zacatecas, Guadalajara, Monterrey,

Gabinete de opciones, Panel de derivación de mantenimiento para montaje en muro, Eaton 9355 Marine UPS, Tren de Servidores, Soluciones para Centro de Datos, Rockwell Automation, Automatización, UPS, intelligentpower, Rockwell Automation, UPS Industrial

10 kVA, 15 kVA, 20 kVA, 30 kVA, KA1011100000010, KA1012100000010, KA1011200000010, KA1012200000010, KA1013400000010, KA1013600000010, KA1511100000010, KA1512100000010, KA1511200000010, KA1512200000010, KA1513400000010, KA1513600000010, KB2013100000010, KBT001100000010, KBT002100000010, KB2013200000010, KB2013100000010, KBT001200000010, KBT002200000010, KBT001200000010, KBT001300000010, KBT002300000010, KBT003200000010, KB3013100000010, KB3013200000010, 103004192-5501, 124100020-001, 103002939, 103004194-5501, 103002687-001, 106711169, 103004657, UP08N-PAR1, 124100027-001, 124100027-002, 124100027-003, 124100027-004, 103005183, 103004868, KBT000000000010, 124100026-001, 103002687-001, 103002939, 103004896,  106711170, 103004901, UP08N-PAR, 116750221-001, 05146288-5501, 103005425-5591, 1018460, 103003055, 103004336, Y03100011100000, Y03100022100000, Y03100055100000, Y03100047100000, Y03100017100000, Y031000FF100000, Y301000BB100000,
