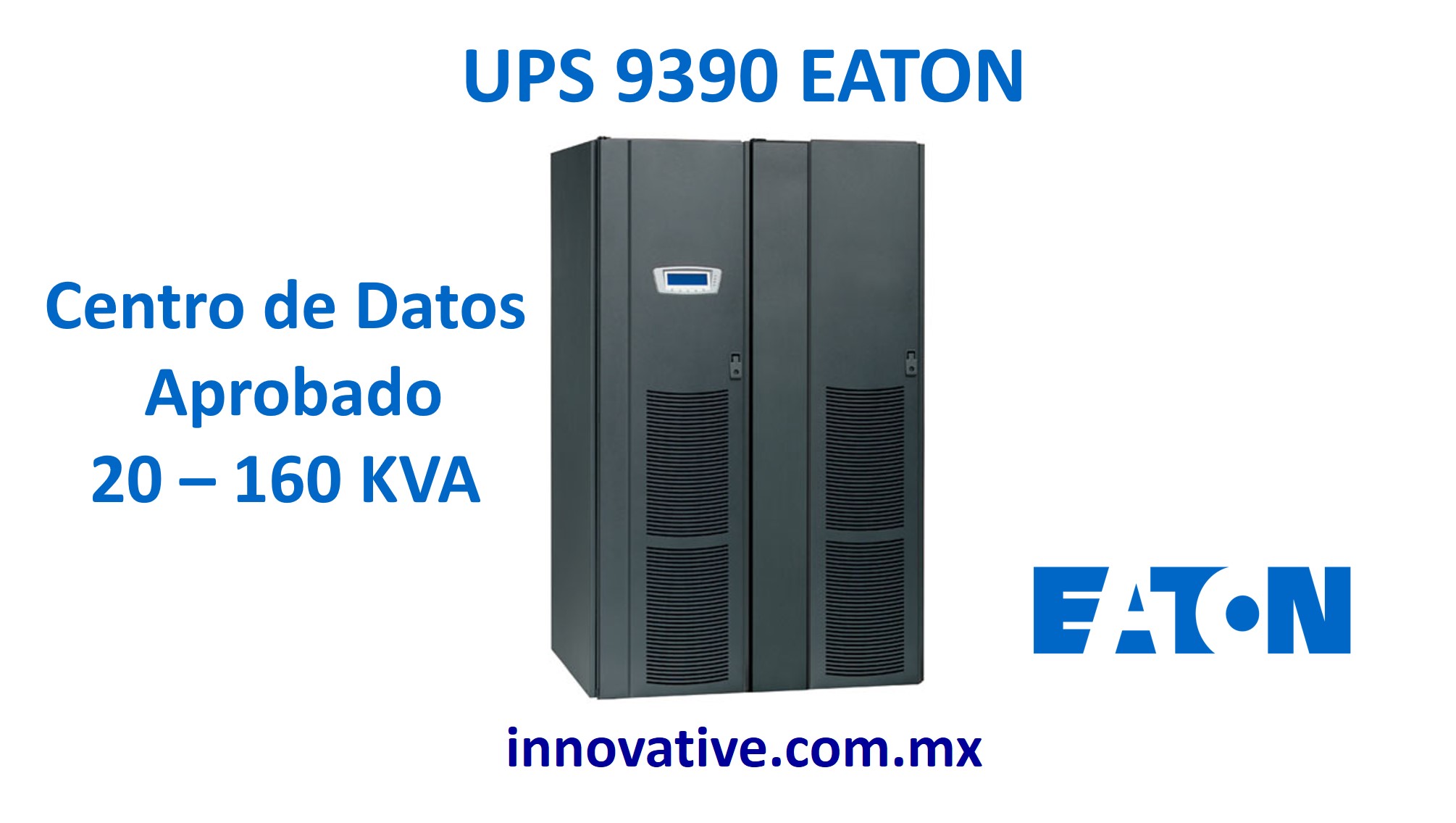

UPS 9390 Eaton
Diseño innovador que ofrece desempeño energético líder en la industria Centro de Datos Aprobado 20-160KVA
El UPS 9390 Eaton ® es un suministro de energía ininterrumpible (UPS) de conversión doble que resuelve todos los problemas energéticos del servicio público y suministra energía ininterrumpible, continua y limpia al equipo que está conectado. Ya sea que seleccione un UPS para una sucursal, piso de fabricación, instalación médica o centro de datos, existe un modelo 9320 que proporciona justo la combinación correcta para sus necesidades de costo y desempeño.
Características y beneficios del UPS 9390 Eaton
- Diseño sin transformador
– Eficiencia incrementada por encima de los UPS basados en transformador
– Espacio ocupado más pequeño y mayor densidad de potencia
– Costos menores de instalación y envío
- Instalación flexible – Se instala directamente cerca de un muro o incluso en una esquina.
– Accesible completamente para servicio y mantenimiento desde el panel frontal
– Entrada de cable superior e inferior
- Opciones de voltaje – 208V y 480V convencionales para diseños de sistemas estadounidenses estándar
– 400 V disponibles para diseños de sistemas estadounidenses de mayor eficiencia
- Powerware Hot Sync – Capacidad de sistema fácilmente expandible
– Configuraciones de sincronización en paralelo sin cables de control propensos a falla
- Administración avanzada de batería
– El cargado cíclico de la batería incrementa la vida de servicio de las baterías, lo que reduce el costo total de propiedad
– Alertas, pruebas y monitoreo sofisticado de la condición de la batería que identifican los posibles problemas antes de que afecten su carga
- Baja distorsión armónica total
– THD de entrada baja que asegura la compatibilidad con las fuentes de energía de respaldo ampliada (generadores).
– THD de salida baja que provee energía pura y limpia para operar la carga de forma segura y eficiente
Opciones de Alta Eficiencia del UPS 9390 Eaton
Energy Saver System
El UPS 9390 Eaton ha entregado excelente eficiencia energética desde su introducción al mercado, ayudando en instalaciones a ahorrar miles en los costos de energía por encima de los diseños de UPS tradicionales.
Ahora, con el Energy Saver System (ESS) disponible, el 9390 logra más de 99 por ciento de eficiencia sin importar qué tan grande o pequeña sea la carga. Estos ahorros adicionales de energía son logrados a través de tecnología fundamental de energía avanzada y continúan proporcionando la carga con la máxima protección. A diferencia de los modos “eco” tradicionales, el ESS no es sólo una derivación del servicio público. La carga siempre está protegida.
400 voltios
Además de las capacidades convencionales de voltaje (208V y 480V), ahora el 9390 tiene la capacidad de soportar 400/230 V ca de conexión directa para energizar directamente al rack de TI. Esta capacidad permite la implementación de un UPS clasificado UL/CE que puede proteger y distribuir 400/230 V ca directamente a racks de TI sin transformador gradual adicional. Algunas de las eficiencias y beneficios de esta alimentación alterna de voltaje son:
- La eliminación del transformador de 480-208V gradual disminuye la pérdida de calor, ahorra espacio valioso en el piso, y reduce de forma importante el gasto de capital.
- El voltaje más alto directamente a los equipos informáticos les permite operar a eficiencia más alta (sin requerir cambios, mientras que casi todos los servidores son clasificados para operar a hasta 240 V ca).
- Sin cambios al equipo de distribución de energía debido a que ya hay conectores e interruptores con estas clasificaciones.
- La eficiencia de principio a fin de un diseño de sistema de 400V que puede ser hasta 8% mayor que la de un sistema tradicional de 480V.
- Aprenda más sobre el diseño del sistema de 400V en eaton.com/400volt
Arquitectura escalable que cumple con sus requerimientos de carga actuales y futuros
El UPS 9390 Eaton soporta hasta 160 kVA para entregar protección de la energía para desde pequeñas sucursales hasta grandes redes de comunicación y centros de datos corporativos. Hasta cuatro módulos 9390 equivalentes se pueden poner en paralelo para capacidad o redundancia adicional, sin tener que usar un gabinete de derivación central. En todas las configuraciones de acoplamiento en paralelo, cada módulo UPS opera de forma independiente pero está completamente sincronizado con los demás. Los módulos UPS en paralelo puede proveer redundancia N+1, N+2 o mayor.
Nota: Si requieres una Instalación comunicate a los Tels: (664) 621-30-09 y (664) 621-37-36, E-mails: ventas@innovative.com.mx, soporte@innovative.com.mx, www.innovative.com.mx, y con gusto te recomendaremos a uno de nuestros Contratistas Certificados.
Eaton tiene Alianzas Estratégicas con: Cisco, EMC, VMWare, NetApp, Nutanix, SimpliVity, VCE, CITRIX, DELL, Hewlett Packard Enterprise, Scale computing,
Tecnología Powerware Hot Sync: La culminación de la confiabilidad energética
La tecnología Powerware Hot Sync patentada de Eaton habilita a múltiples UPS para compartir la carga equitativamente, eliminando el tiempo de transferencia cuando se desvía la carga de un módulo al otro. Los algoritmos de control de carga compartida mantienen los ajustes a las variaciones en los requerimientos de potencia de salida.
Cuando dos o más UPS operan en paralelo para capacidad y redundancia, el Hot Sync se ocupa de los dos problemas principales de compartir la carga y el disparo selectivo para manejar estas preocupaciones en busca de confiabilidad (el grado de autonomía y la complejidad de la implementación), la Hot Sync combina procesamiento de señal digital y un algoritmo de control avanzado para proveer el disparo selectico y el compartir la carga automática en un sistema paralelo, así como una completa autonomía de los módulos y una implementación hábilmente simple
Tecnología de acoplamiento en paralelo sin cables Powerware Hot Sync para capacidad o redundancia
Este sistema de dos módulos presentado a continuación puede ser configurado como 160 kVA N+1 redundante (capacidad de 320 kVA con gabinete de unión de 36 pulgadas). La anchura de esta configuración es compacta de 164.6 pulgadas.
El UPS 9390 Eaton logra la flexibilidad y confiabilidad óptima con las siguientes características de diseño:
- A diferencia de otras técnicas de acoplamiento en paralelo, no hay punto único de falla a nivel de sistema.
- Los sistemas Hot Sync son capaces de acoplarse en paralelo tanto para redundancia como para capacidad.
- Al usar una configuración en pares en oposición a una configuración maestro-esclavo, la Hot Sync asegura que cada módulo esté funcionando independientemente.
- Ningún componente o circuitería añadidos se requieren para ser conmutados para operar en paralelo.
- Con miles de sistemas exitosos instalados globalmente, Hot Sync es una tecnología de eficacia comprobada.
- La salida de múltiples UPS permanece en fase de forma que los conmutadores de transferencia estática conectados entre las trayectorias de distribución separadas pueden cambiar de estado perfectamente cuando sea necesario.
Cada unidad en paralelo opera con su propia cadena de batería, si alguna unidad sale de línea o si es bajada para mantenimiento, las unidades restantes soportan la carga totalmente con sus capacidades de batería. Si alguna cadena de batería falla, las cadenas restantes continúan soportando la carga, eliminando así un posible punto único de falla clave del sistema.
Las opciones flexibles de instalación aceleran la implementación y ahorran espacio valioso
El UPS 9390 Eaton ofrece el menor espacio ocupado por cualquier UPS en su clase, 35 a 50 por ciento más pequeño que el de las unidades de la competencia. El cableado puede ingresar al UPS desde la parte superior o inferior del gabinete para proporcionar instalación más fácil y flexible. Ya que el gabinete compacto del 9390 puede ser instalado contra los muros laterales y posteriores, usted tiene más opciones de ubicación, la instalación es fácil y rápida, el costo de implementación es menor y ahorra espacio valioso del centro de datos.
Peso
A $.30 por libra, el 9390 promedia ahorros de flete por el país de más de $630. Con un diseño sin transformador, las soluciones del UPS de Eaton cumplen o exceden casi todas las normas de carga para el piso. Y con este peso menor, las unidades se pueden mover sin equipo pesado y pueden ajustarse en todos los elevadores de flete estándar.
Aplicaciones de renovación
El UPS 9390 Eaton es perfecto para las operaciones de renovación. Cuando un UPS existente excede la capacidad, pero no tiene espacio para expandirse, o cuando el contrato de servicio está expirando, el UPS existente se puede eliminar y reemplazar con un 9390 que ofrece más potencia en menos espacio.
Accesibilidad y facilidad para dar servicio
Siendo un módulo integrado precableado, el 9390 ahorra tiempo y costo de instalación y gastos de cableado debido al diseño de entrada superior e inferior estándar. Y con el acceso frontal, el 9390 se puede colocar en una esquina o contra un muro, disponible fácilmente para darle servicio y ahorrando espacio valioso.
Servicios de soporte y garantía de eficacia comprobada
Nuestros clientes constantemente colocan nuestros servicios en el número uno de calidad. Las soluciones globales de servicio de clase mundial de Eaton están diseñadas para mejorar costos, tiempo productivo, confiabilidad, calidad de energía y seguridad. Con 240 técnicos de campo en Norteamérica y 1,200 proveedores internacionales de servicio autorizado, Eaton tiene más personal de servicio que cualquier otro fabricante de UPS.
La garantía de fábrica estándar cubre:
- Garantía del sistema: 1 año en partes / 90 días en mano de obra
- Garantía de la batería: 2 años en partes / 90 días en mano de obra
Amplias opciones de servicio para una mayor confiabilidad
Para soporte posterior al periodo de garantía, Eaton ofrece opciones de servicio mejoradas que incluyen puesta en marcha en el sitio, mantenimiento correctivo y preventivo, soluciones de baterías, capacitación, monitoreo remoto y partes de reemplazo de fábrica y actualizaciones. Los paquetes personalizables de servicio de UPS trifásicos permiten a los clientes seleccionar el plan que provea la combinación apropiada de tiempo productivo del sistema, conveniencia y valor.
Características de desempeño para maximizar la compatibilidad
La THD de corriente de entrada baja mejora la compatibilidad del generador
Los dispositivos electrónicos y los UPS están construidos con algunos componentes no lineales. Cuando se aplica voltaje a un circuito construido de componentes no lineales, el circuito puede no responder de forma lineal (la corriente no puede seguir la tensión de forma lineal). Estos componentes incluso pueden crear frecuencias diferentes a la frecuencia aplicada fundamental (60 Hz). Estas frecuencias (armónicos) ocurren en múltiplos impares de 60 Hz. El grado de ocurrencia es llamado distorsión armónica total (THD). Si la fuente de alimentación no puede responder a todas las frecuencias demandadas por el circuito, entonces puede ocurrir la distorsión adicional del voltaje aplicado, creando más complicación.
Cada UPS produce un nivel de armónicos. Sin revisar, los armónicos pueden reducir el factor de potencia general, causar que los dispositivos sensibles funcionen mal, envejecer prematuramente el equipo y causar que las pantallas y monitores parpadeen. Para evitar estos efectos negativos, el 9390 usa un circuito de entrada especial que mantiene la THD de corriente en menos de 4.5% a plena carga, sin comprometer la eficiencia. Como resultado, el 9390 transfiere la energía máxima entre la fuente y la carga protegida y es excepcionalmente compatible con múltiples fuentes de energía, especialmente los generadores auxiliares.
El desempeño del factor de potencia maximiza la compatibilidad y cumple con los requerimientos de carga del factor de potencia alto
El factor de potencia (PF) describe la ligera variación de fase entre la tensión aplicada a un circuito y la corriente que el circuito traza en respuesta a la tensión aplicada. El factor de potencia máximo posible es unidad (1.0), o sin variación de fase entre la tensión aplicada y la respuesta de corriente de circuito, la transferencia máxima de la potencia entre la fuente y la carga. Sin embargo, en el mundo real, el UPS debe ser capaz de aceptar la potencia desde y entregar potencia a los circuitos que tienen un amplio rango de factores de potencia. Los equipos más viejos y desgastados frecuentemente resultan en menores lecturas de factor de potencia. Algunos servidores nuevos operan en factor de potencia unidad. Las instalaciones ligeramente cargadas como los centros de datos completamente nuevos con frecuencia pueden mostrar lecturas de factor de potencia capacitiva. En la salida, el inversor de modulación de ancho de impulso (PWM) de conmutación de alta velocidad ultra habilita al 9390 para suministrar su capacidad de potencia nominal completa hacia la carga, hacia abajo al factor de potencia capacitiva 0.9 sin reducir la potencia.
Diseño de doble conversión que ofrece la protección más alta disponible
A diferencia de las tecnologías de UPS disponibles comercialmente, el diseño de conversión doble aísla por completo la potencia de salida desde todas las anomalías de la potencia de entrada y entrega salida de onda sinusoidal perfecta 100% condicionada, regulando tanto la tensión como la frecuencia, suministrando protección contra los nueve problemas energéticos comunes.
Debido a que el UPS 9390 Eaton está construido en capacidad de alta eficiencia, éste funciona en un estado consistente y eficiente sin comprometer la protección de la energía. Incluso, cuando se presenta con los problemas energéticos más graves, la salida de potencia permanece estable con el UPS 9390 Eaton. La THD de voltaje de salida se mantiene dentro del dos por ciento de la especificación nominal para las cargas lineales, dentro del cinco por ciento de las cargas no lineales, haciendo que el UPS 9390 Eaton sea ideal para ser compatible con equipo que es sensible a la entrada de voltaje distorsionado como resultado de las cargas armónicas. En caso de una falla de energía del servicio público, no hay retraso transfiriendo a la energía de respaldo.
La administración avanzada de batería optimiza el rendimiento y la vida de servicio de la batería
El UPS 9390 Eaton ofrece tecnologías innovadoras para maximizar la condición y vida de servicio de sus baterías internas y externas:
- La tecnología ABM usa una técnica de cargado de tres etapas única que amplía de forma significativa la vida de servicio de la batería y optimiza el tiempo de recarga cuando es comparado con la carga lenta (de mantenimiento) tradicional.
- La carga con compensación de temperatura monitorea la temperatura de la batería y ajusta la velocidad de carga, lo cual carga la batería de manera correcta y amplía considerablemente la vida de la batería.
- Un sistema de administración de batería integrado somete a prueba y monitorea la condición y el tiempo de vida restante de la batería, proveyendo notificación al usuario para guiar el mantenimiento preventivo.
Opciones de conectividad para la integración y estado del sistema actualizado
Capacidades de comunicación mejoradas
El UPS 9390 Eaton está equipado con una variedad de características de comunicaciones estándar para aplicaciones de manejo remoto y conectividad de red, incluyendo:
- Puerto en serie RS-232.
- Cuatro bahías de comunicación X-Slot ®.
- Contactos de salida del relevador.
- Dos entradas de señal programables.
- Apagado remoto de emergencia (REPO).
Conectividad y monitoreo de red fáciles
Tarjeta ConnectUPS-X
La tarjeta X-Slot PXGX-UPS conecta el 9390 directamente a una red ethernet y a internet y habilita el apagado ordenado de las múltiples computadoras en la red. La PXGX-UPS también tiene una boca de conexión de conmutación de tres puertos.
Tarjeta Modbus ®
La tarjeta Modbus es un dispositivo X-Slot que permite el monitoreo en tiempo real del 9390 a través del Building Management System (BMS) o sistema de automatización industrial.
Tarjetas de interfaz de relevador
La tarjeta de interfaz de relevador para la X-slot habilita el apagado remoto del UPS y provee salidas de relevador Forma C de contacto seco aislado para las fallas del servicio público, batería baja, OK/Alarma UPS y en derivación.
Sonda de monitoreo ambiental
La sonda de monitoreo ambiental (Environmental Monitoring Probe EMP) funciona con el UPS 9390 Eaton y la tarjeta PXGX-UPS para monitorear remotamente la temperatura ambiente y la humedad relativa del entorno remoto. La EMP también puede ser configurada para proveer el estado de dos dispositivos de contacto adicionales como detectores de humo o sensores de apertura de puerta.
Tarjetas Power Xpert® Gateway Series
Las tarjetas X-Slot Power Xpert Gateway Series proveen monitoreo en tiempo real, habilitado por la web, de UPS, PDU y RPP mediante páginas de internet estándar, el software Power Xpert o el software de terceros incorporados.
Medidores Power Xpert Los medidores Power Xpert combinan tecnología de punta con diagnósticos de energía de nueva generación, tendencia de datos y comparativa de mercado sobre el desempeño con una pantalla LCD de giro y clic.
Visibilidad y control centralizados del UPS 9390 Eaton
El UPS 9390 Eaton es enviado con el CD que incluye la serie de software de Eaton. La serie de software contiene las siguientes aplicaciones, así como un ayudante fácil de usar para guiar a los usuarios a lo largo de la selección e instalación del software:
- Software de administración de energía Intelligent Power Manager and LanSafe®
- Software de monitoreo y análisis de desempeño de UPS PowerVision® (versión de prueba de 30 días)
- Software de monitoreo de red NetWatch
Monitoreo remoto PredictPulse
El servicio de Monitoreo remoto PredictPulse de Eaton provee monitoreo en tiempo real 24×7 del 9390 y los sistemas de batería y alerta tanto a los técnicos de servicio como al cliente cuando se detecta un problema. El monitoreo proactivo habilita a los expertos técnicos para responder de forma inmediata a más de 40 condiciones de alarma y, en muchos casos, resolver los problemas remotamente con tiempo muerto mínimo o nulo. Los beneficios adicionales del PredictPulse incluyen:
- Evento y estado de salida de una sola vía de correos electrónicos para seguridad y confiabilidad.
- Diagnóstico y notificación rápidos de alarmas críticas.
- Reportes mensuales al cliente que incluyen bitácoras de evento de energía y resúmenes generales de condición de la batería y el UPS.
Gabinetes integrados disponibles
Una línea completa de accesorios de distribución de energía unificados
Gabinete de batería integrado (IBC)
Eaton ofrece dos versiones de gabinetes de batería que se alinean y se acoplan al 9390; el IBC-S y el IBC-L, cada una ofrece una amplia variedad de tiempos de funcionamiento.
Flexibilidad
- Una barra colectora de batería variable tiene espacio para configuraciones de 384 a 480V de forma que la capacidad de la batería pueda coincidir con sus requerimientos exactos de tiempo de funcionamiento, ya sea un tiempo de funcionamiento específico, un tiempo de funcionamiento ampliado, una extensión a una batería existente o instalaciones de batería heredada.
- Cadena margarita hasta cuatro gabinetes juntos para tiempos de funcionamiento ampliados.
- Configuraciones remotas disponibles.
- Diseño de acceso frontal únicamente y entrada de cable superior/inferior que provee flexibilidad de instalación y mejora el servicio.
Gabinete de distribución integrado (IDC)
El IDC de Eaton está diseñado específicamente para complementar el 9390. Con este gabinete opcional, Eaton ofrece una taller integral para soluciones de distribución y protección de energía que es fácil de diseñar, instalar, personalizar y administrar, mientras ofrece escalabilidad que paga conforme crece por expansión futura.
Características
- Derivación de mantenimiento de dos, tres o cuatro interruptores
- Opciones de transformador hasta K20
- (2) Tableros de control de 42 polos O
- (1) Tablero de control de 42 polos y hasta (3) Interruptores de distribución 250A O
- Hasta (6) interruptores de distribución 250A
- Línea y acoplamiento o remoto
- Ruedas y patas de nivelación
- Tableros de control que se ofrecen con el interruptor principal de 225A individual
- Clasificado neutro para cargas armónicas (200%)
- Los interruptores de distribución son JG disparo electrónico de Eaton
– Dos sensores electrónicos disponibles de 100A y 250A
– Configuraciones de 100A disparo de 40-100A (ocho configuraciones)
– Configuraciones de 250A disparo de 100-250A (ocho configuraciones)
Gabinetes suplementarios integrados (IAC) para configuraciones personalizables
Eaton ofrece varias configuraciones de gabinetes suplementarios integrados para uso con el UPS 9390. El IAC está principalmente disponible en dos formas, ya sea un carro lateral de 200 mm (8”) atornillado al UPS (derivación de mantenimiento o unión) o un gabinete independiente de 570 mm (22.5”) (derivación de mantenimiento, unión o distribución). El tamaño del IAC depende principalmente de la función y la clasificación.
Derivación de mantenimiento IAC-SB e IAC-B Los interruptores de aislamiento de mantenimiento (MIS) y la configuración de derivación de mantenimiento (MBP) habilitan la energía para derivar completamente el módulo de energía del UPS. Posteriormente, al módulo se le puede dar servicio de forma segura o puede ser reemplazado sin interrumpir la energía para los sistemas importantes. Un interruptor de entrada rectificador (RIB) y un interruptor de derivación (BIB) opcional proveen una entrada de punto de cableado individual al UPS así como un método conveniente para retirar la energía desde el UPS cuando se usa la derivación de mantenimiento para suministrar la carga.
Características del UPS 9390 Eaton
- Derivación de mantenimiento de dos, tres o cuatro interruptores.
- Sin transformadores internos.
- Gabinete más pequeño que se envía atornillado al UPS (IAC-SB).
- Gabinete más grande que puede ser ubicado de forma remota (IAC-B).
Gabinete de unión IAC-ST e IAC-T
- Gabinete de unión de UPS paralelo (redundante). Vea el diagrama de una línea en la siguiente página.
- Unión de dos interruptores con derivación de mantenimiento (Sólo IAC-T).
- Unión de dos interruptores con salida principal.
- Unión de dos interruptores.
- Paneles de distribución, unión y derivación de mantenimiento montados en muro también están disponibles.
Gabinete de distribución IAC-D
- Usado para añadir (2) tableros adicionales de control de 42 polos.
- (1) Tablero de control de 42 polos y hasta (3) interruptores de distribución de 250A.
- Hasta (6) interruptores de distribución de 250A.
- Línea y acoplamiento o remoto.
- Ruedas y patas de nivelación.
- Tableros de control que se ofrecen con interruptor principal de 225A individual.
- Clasificado neutro para cargas armónicas (200%).
- Los interruptores de distribución son disparo electrónico JG de Eaton.
– Dos sensores electrónicos disponibles de 100A y 250A.
– Configuraciones de 100A disparo de 40-100A (8 config.).
– Configuraciones de 250A disparo de 100-250A (8 config.).
Gabinete suplementario IBC-S, IBC-L, IAC-B, IAC-T,
Gabinete suplementario IAC-D, M90 MBS, MTC, IDC
