Fórmula Wirefill
Fórmula general
Wirefills de conducto de cableado PANDUIT se calculan utilizando la siguientefórmula general:
¿Por qué utilizar un 50% Wirefill?
Según lo especificado en el NFPA79-2007 sección 13.5.2, porcentaje llena decanales (conductos), se administra un 50% wirefill
la capacidad máxima wirefill en todos los conductos de cableado de Panduit.Esto ayuda a garantizar que las prácticas de cableado seguro general
son seguidos. En la práctica, un wirefill de 50% es la cantidad máxima decableado del conducto puede contener dada la
espacio aéreo adicional creado entre los cables por formas no uniforme cable,cable de entrelazado y cable
factores de embalaje.
Puesto que utilizamos el externo dimensiones de la canal en nuestro cálculo nos hacer un ajuste en nuestra fórmula para el espesor del material y para los elementos de diseño que se extienden dentro de el canal.
En nuestra fórmula de wirefill un ajuste se realiza para el área interna del canal a cuenta para el aire de la «palabra INUTILIZABLE» espacio que estará presente entre los cables cuando se coloca en el canal. Nuestra fórmula asume un cierre uniforme embalado o de alta densidad
disposición del cable
(ver diagrama) 1.
¿Cuál es el área utilizable de conducto?
La superficie útil se define como el cálculo de área interna que puede serocupado por hilos o cables.
Área de alambre
La fórmula de área de alambre se convierte para permitir el cálculo utilizando eldiámetro del cable:
Fórmula derivación
Insertar los elementos desde arriba en la fórmula general da como resultado lo siguiente:
Nota: Cuando se calcula la capacidad de wirefill usando la fórmula anterior, las variables W, H y D deben expresarse en mismas unidades (por ejemplo, milímetros o pulgadas)

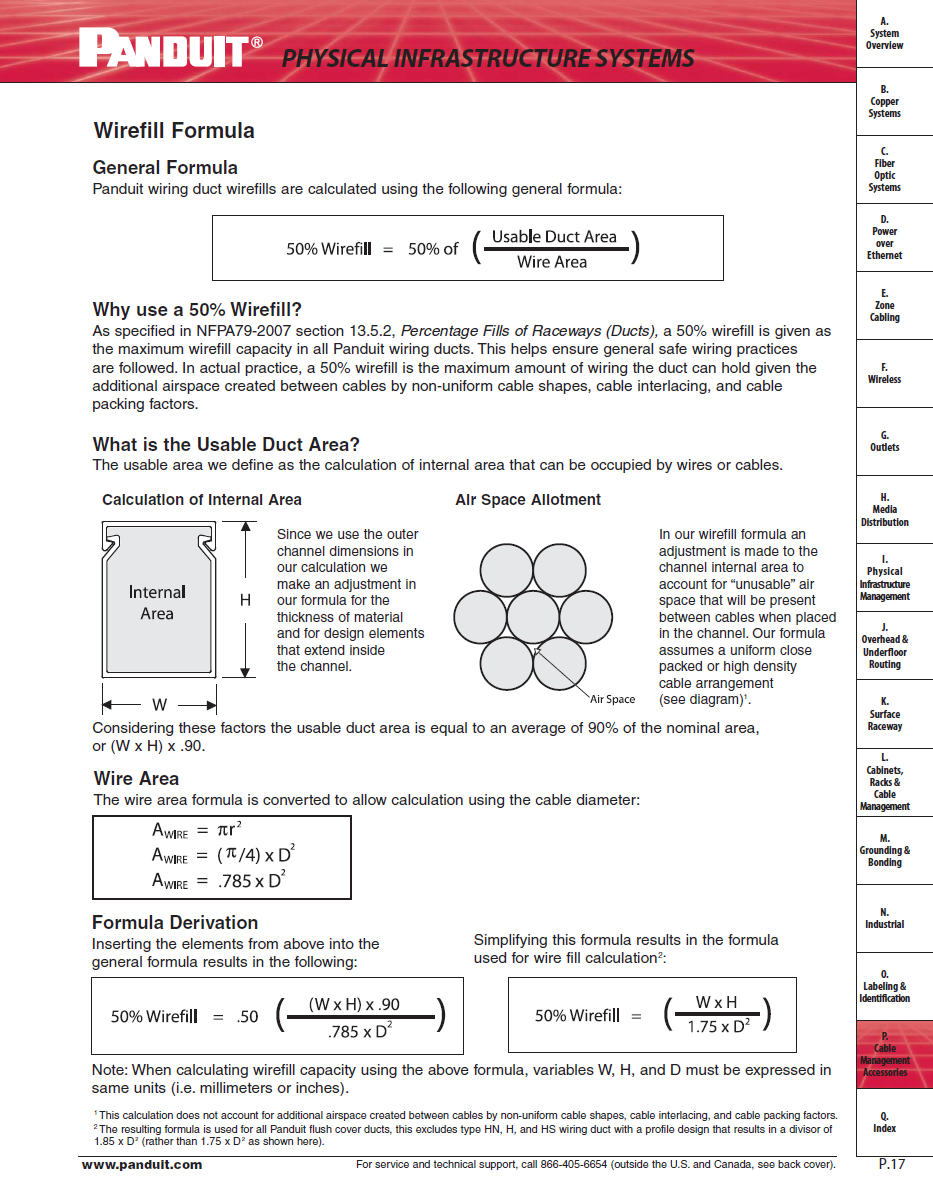

General Formula
Panduit wiring duct wirefills are calculated using the following general formula:
Why use a 50% Wirefill?
As specified in NFPA79-2007 section 13.5.2, Percentage Fills of Raceways (Ducts), a 50% wirefill is given as the maximum wirefill capacity in all Panduit wiring ducts. This helps ensure general safe wiring practices are followed. In actual practice, a 50% wirefill is the maximum amount of wiring the duct can hold given the additional airspace created between cables by non-uniform cable shapes, cable interlacing, and cable
packing factors.
Since we use the outer channel dimensions in our calculation we make an adjustment in our formula for the thickness of material
and for design elements that extend inside the channel.
In our wirefill formula an adjustment is made to the channel internal area to account for “unusable” air space that will be present between cables when placed
in the channel. Our formula assumes a uniform close packed or high density cable arrangement
(see diagram)1
and for design elements that extend inside the channel.
In our wirefill formula an adjustment is made to the channel internal area to account for “unusable” air space that will be present between cables when placed
in the channel. Our formula assumes a uniform close packed or high density cable arrangement
(see diagram)1
What is the Usable Duct Area?
The usable area we define as the calculation of internal area that can be occupied by wires or cables. Wire Area
The wire area formula is converted to allow calculation using the cable diameter:
The wire area formula is converted to allow calculation using the cable diameter:
Formula Derivation
Inserting the elements from above into the general formula results in the following:
Note: When calculating wirefill capacity using the above formula, variables W, H, and D must be expressed in same units (i.e. millimeters or inches).
Note: When calculating wirefill capacity using the above formula, variables W, H, and D must be expressed in same units (i.e. millimeters or inches).
